Для защиты от коррозии внутренние поверхности самолета покрывали двумя слоями бесцветного лака Isolierlack I.S. 238 или I.S. 247а (на Не 177А-5).

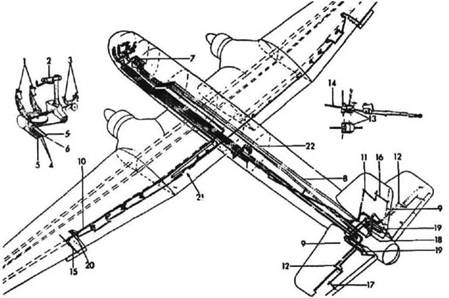

Схема системы управления рулями и элеронами на Не 177А-1.
Киль и руль направления. 1. Киль. 2. Антиобледенитель. 3. Подвеска. 4. Законцовка киля. 5. Руль направления. 6. Законцовка руля
Конструкция горизонтального стабилизатора.
Опознавательные знаки
Из документов, определявших нанесение опознавательных знаков, известно, что свастика (Hakenkreuz) на киле имела размах 750 мм. Длина каждого плеча свастики составляла 150 мм. Белый кант свастики имел ширину 30 мм. Балочный крест (Balkenkreuz) на фюзеляже был шириной 1500 мм, а ширина каждого плеча составляла 375 мм. Белый кант балочного креста также был шириной 30 мм.
Центр балочного креста находился на половине расстояния между задней кромкой крыла и передней кромкой горизонтального стабилизатора.
Балочные кресты на верхней стороне крыльев имели размах 900 мм, ширина «балки» составляла 225 мм, кант 30 мм. Центр креста находился в 2000 мм от законцовки крыла. На нижней поверхности центр креста находился в 5840 мм от законцовки, а размеры креста совпадали с размерами крестов на фюзеляже.
Следует заметить, что в действительности размеры крестов могли отличаться от предписанных официально. Например, прототипы несли свастики размахом 1200 или 1500 мм. Это делалось для того, чтобы новый самолет случайно не был сбит немецким же истребителем. В боевых частях также встречались опознавательные знаки нестандартного размера. Такие примеры можно найти в KG 40 или KG 1.
Опознавательные знаки делались красками Flieglack 7160.22 и 7164.22 RLM 22 Schwarz (черная) и Flieglack 7160.21 и 7164.21 RLM 21 Weiss (белая).

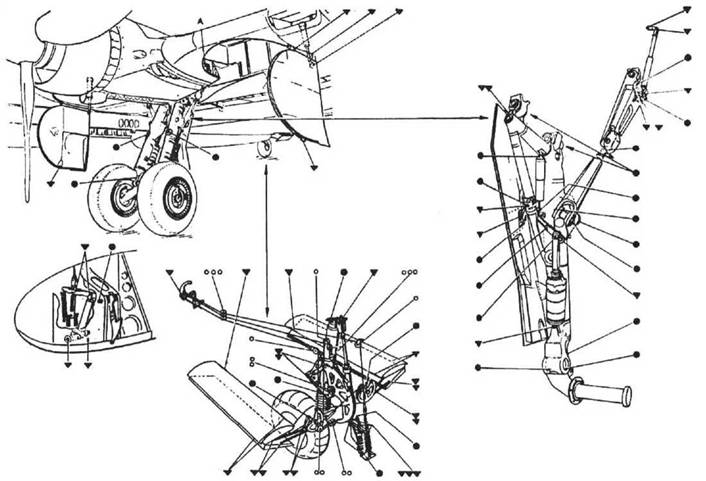

Точки смазки шасси.

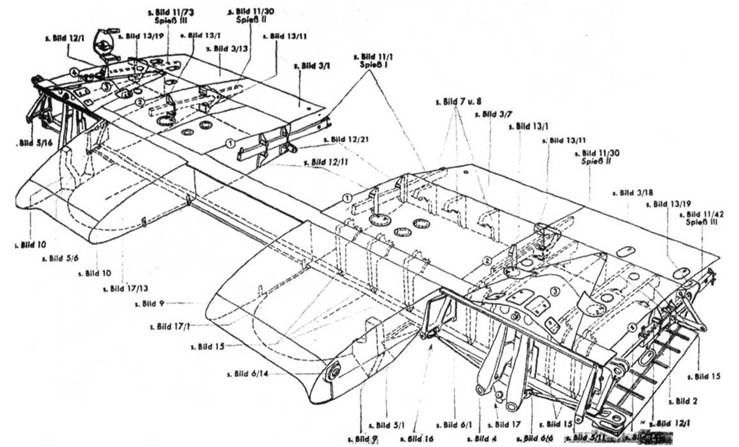

Расположение топливных баков в конфиурации дальнего бомбардировщика.
Механизм уборки хвостового колеса.

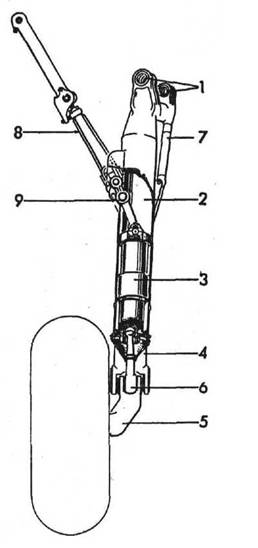

Стойка главного шасси.
Хвостовое колесо.
Стойка главного шасси.

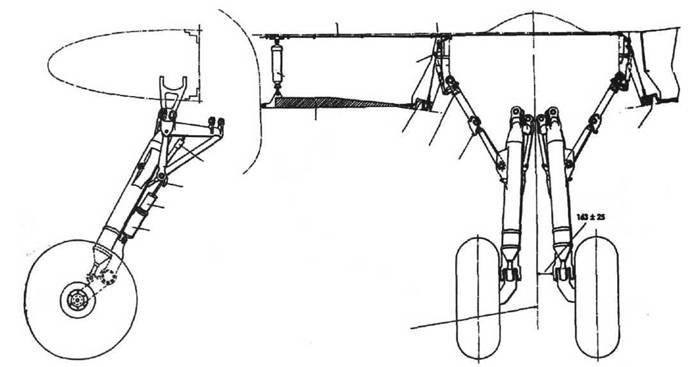

Шасси Не 177A-1.
Замена

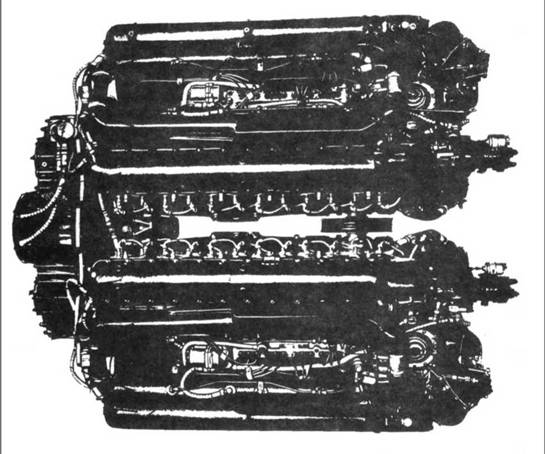

Двигательная установка DB 606.
Тактические обозначения
Самолеты Не 177 носили стандартные алфавитно-цифровые обозначения, применявшиеся в бомбардировочных частях люфтваффе. Два первых знака (буква и цифра) обозначали часть, а две другие буквы — принадлежность данного самолета в рамках группы или полка. Обозначения наносились на бортах фюзеляжа таким образом, что первые две буквы находились перед крестом, а две другие — за ним. Например, обозначение могло иметь вид «V4+AA». Буквы и цифры обозначения имели в ширину 560 мм. Ширина линий, которыми делались буквы и цифры составляла 140 мм. Интервал между литерами 270 мм. Тактические обозначения повторялись на нижней стороне крыльев.
Обозначения наносили черной краской. Иногда код эскадрильи делался цветом эскадрильи. На самолетах из KG 100 код делался в виде белого контура букв. В 1944 году использовались тактические обозначения меньшего размера. Тогда литеры имели ширину всего 180–230 мм. Такие уменьшенные обозначения встречались на самолетах из KG 1, KG 40 и KG 100.
Кроме тактических обозначений самолеты часто несли свой радиопозывной. Внешне радиопозывной представлял собой такой же четырехлитерный код, но не содержал цифр. Например, прототип V1 имел радиопозывной CB+RP.
Тактические номера наносились смываемой краской Ikarol или Foerster 346/ 22 (черная) или 346/21 (белая).
На самолеты также наносились элементы быстрой идентификации.
Эксплуатационные обозначения
Эксплуатационные обозначения делались в разных местах обшивки самолета красной краской Flieglack 7164.23 RLM 23 Rot (предупреждающие надписи), а также черной краской Flieglack 7164.22 RLM 22 Schwarz или желтой краской Flieglack 7164.04 RLM 04 Gelb.
Двигательная установка Daimler-Benz DB 606. 1. Патрубок топливной системы. 2. Патрубок системы смазки. 3. Выходные патрубки системы смазки. 4. Заборник охлаждающей жидкости. 5. Масляный фильтр. 6. Тяга карбюратора. 7. Блокиратор двигателя. 8. Детали стартера. 9. Сдвоенные магнето Bosch. 10. Наддув.
Двигательная установка DB 610. 1. Правый мотор DB 605. 2. Левый мотор DB 605. 3. Общий редуктор. 4. Вал винта. 5. Передний подшипник вала винта. 6. Задний подшипник вала винта. 7. Генератор. 8. Рычаг сцепления правого двигателя. 9. Выпускной патрубок системы охлаждения. 10. Система обдува двигателей. 11. Масляный фильтр. 12. Выхлопная система.
Окраска внутренних поверхностей самолета
Изнутри самолет выкрашивали серозеленой краской RLM 02 Grau и Flieglack 7135.66 RLM 66 Grau или защитными лаками разных типов.
Приборную доску покрывали краской RLM 66 Grau. Деревянные части красили серо-зеленой краской Holz 02 или бесцветным защитным лаком 7131.00 RLM 00.
Винты красили краской Flieglack 7142 и дополнительно в два слоя краской RLM 70.
Серийный номер
Каждый самолет имел свой серийный номер (Werk Nummer). Номер обычно наносили белой краской на киле. Иногда последние цифры номера черной краской дублировались на борту передней подфюзеляжной гондолы.
