Hs 129 Особенности модификаций и детали конструкции
Шрифт:
На «Хеншеле» работа же шла своим чередом – 30 ноября 1939 года в воздух поднялся Hs 129 V2 (W.Nr. 129 3002). Правда судьба его была коро ткой – 5 января 1940 года во время очередного вылета машина не вышла из пике и разбилась. Следом пошел V3 (W.Nr. 129 3003), который поднялся в воздух 2 апреля 1940 года. Таким образом, в Рехлин передали V3 и VI. На тот момент VI получил Stammkennzeichen (радиокод) – TF+AM, a V3 – TF+AO (причем интересно, что разбившемуся V2 тоже успели присвоить радиокод TF+AN). В ходе испытаний V3 был поврежден и отправлен на ремонт.
Henschel Hs 129 A-0
Hs 129 A-0
Одновременно
Еще в ходе летных испытаний в июле 1940 года на заводах «Хеншеля» была заложена предсерийная партия А-0 в количестве 23 машин (при том, что официально серийное производство началось только в ноябре 1940 года). Эти фюзеляжи получили Werknummer от 129 3004 до 129 3026. Первый А-0 (первый полет – I августа 1940 года) получил радиокод GM+OA.
В сентябре 1940 года RLM уменьшило количество А-0 до 12 (W.Nr. 129 3004-129 3015. с GM+OA до GM+OL), зато заказало 16 штурмовиков серии А-1 с более мощными двигателями. Одновременно начались работы по разработке новой модификации – В-0. Причем уже в ходе производства 11 самолетов А-0 были переоборудованы в В-0.

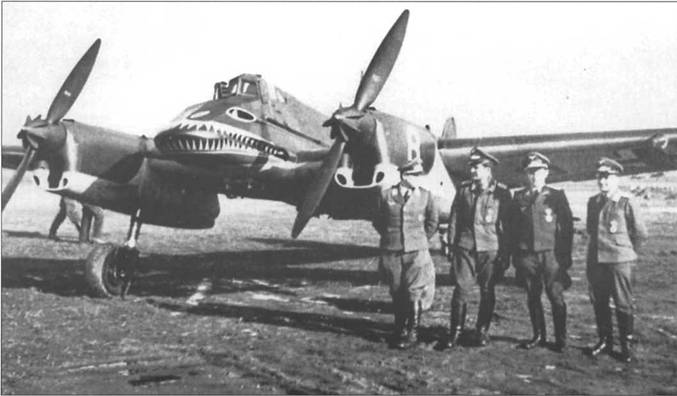

Пилоты Erganzungszerslorer-gruppe во время переподготовки па штурмовиков. На фойе – Hs 129 А-0 (W.Nr. 3008, «Белый 8», GM+OE). Самолет был потерян во время аварии в Польше 15 июля 1942 года.

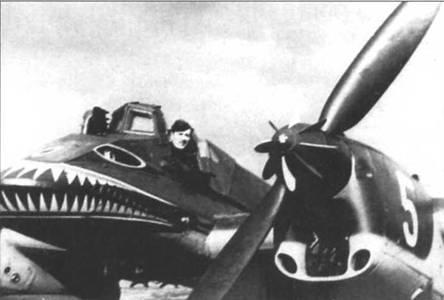

Фотография Hs 129 А-0 (W.Nr. 3005, «Белая 5», GM+OB). Самолет из серии 12 предсерийных А-0, использовавшихся для подготовки лет ч и ков-штурмовиков. Самолет был потерян во время тренировок в Польше 19 июня 1942 года.

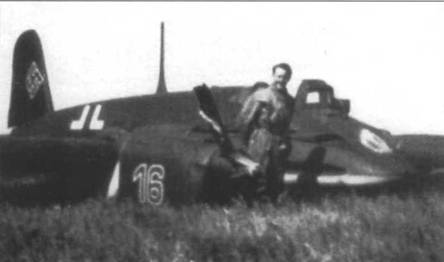

Hs 129 А-0 «Красная 16», аварийно совершивший посадку во Франции. Самолет из состава SG101, которая базировалась на аэродром Париж-Орли. Пехотный значок в носу характерен для тренировочных частей.
Осенью 1940 года первый А-0 был передан в 5. (Schlacht) Staffel Lehrgeschwader 2, который базировалась в Тутове для войсковых испытаний. В это время на вооружении экспериментальной эскадрильи состояли Hs 123 и Bf 109 Е. До конца года летчикам передали семь Hs 129 А-0. одновременно заводские летчики начали переобучение первой группы строевых летчиков. Летчиками были высказаны претензии в плохом обзоре из кабины, а также нарекания на недостаточную мощность двигателей. Особенно громко противники самолета стали высказываться после 16 декабря, когда разбился Hs 129 А-0, W.Nr. 3009 (GM+OF). Причем погиб не только пилотировавший фельдфебель Герман Бальке, но и механик на земле (еще один был ранен). Но несмотря на эту трагедию, программу производства нового штурмовика продолжили – Люфтваффе крайне нуждалось в самолетах этого типа.
В начале 1941 года планы RLM снова изменились – было решено закупить 60 Hs 129 новой модификации – А-1/14М. Новый суффикс обозначал новый тип самолета – с установленными двигателями «Гном-Рон» I4M 04/05. Эти французские двигатели развивали мощность в 700 л.с., что наполовину было больше чем у «Аргусов».
Эго была вынужденная мера до тех пор пока на «Аргусе» или «Брамо» не разработают и не начнут массовую постройку нового двигателя в 1000 л.с. Причем интересно, что в отличие от заводских летчиков-испытателей строевые германские и румынские летчики, которые летали на Hs 129 В в годы войны, не высказывали никаких претензий по поводу характеристик самолета и любили пилотировать этот штурмовик.
После

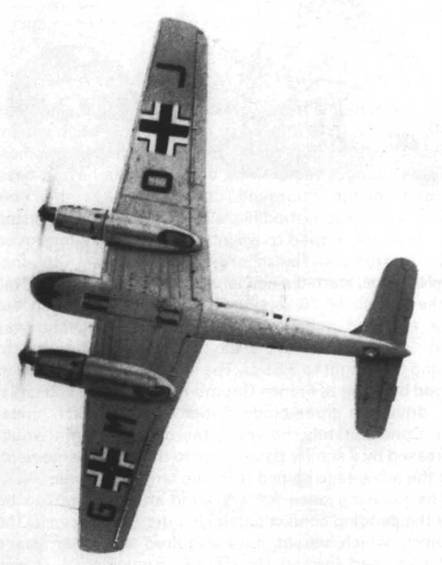

После того как проект Hs 129 был утвержден RLM, «Хеншель» получил заказа на три прототипа в сентябре 1938 года, после чего на 23 предсерийные машины серии А-0 (позже уменьшена па 12). На Hs 129 А-0 стояли двигатели «Аргус» Л* 410, что было характерно только для предсерийных машин. Изображенный на фото GM+OJ был десятым «Антоном» и 13-м построенным Hs 129 (W.Nr. 129 3013).

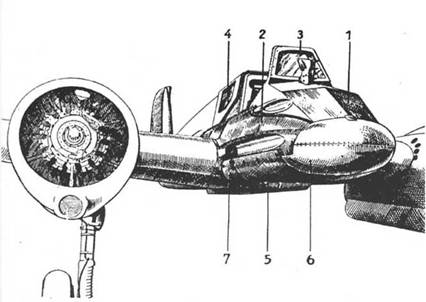

Рисунки ui инструкции к Hs 129 В-0, на которых видны детали бронирования и двигателя «Гном-Рон» I4M:
1 – бронирование носовой части; 2 – панели: 3 – бронирование фонаря; 4 – сдвижная часть фонаря; 5 – нижняя металлическая панель; 6 – носовая часть; 7 – еще одна нижняя панель.

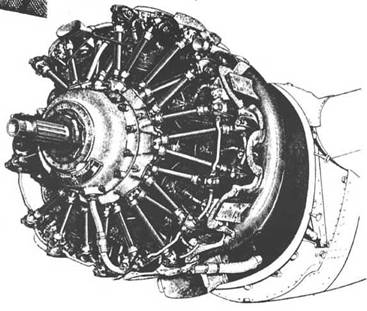

Прорисовка французского двигателя «Гпом-Рон» I4M 04/05

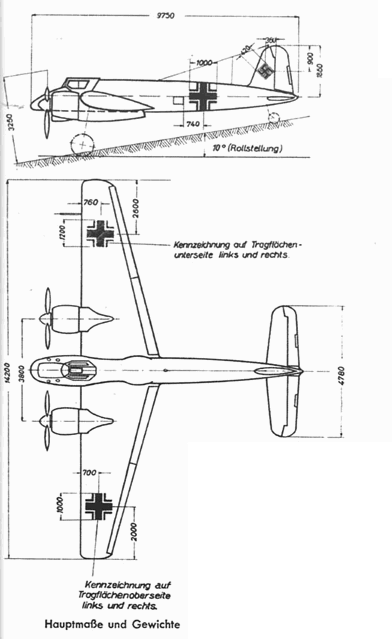

| G e w i с h t e (nur for Zusammenbag) | ||
| Sесk. | Benennung | kg |
| 1 | Rumpf- und Tragflachenmittel- tell mil Triebwerken u. Fahr- werk, ohne Luftschrauben | 2666 |
| 1 | Motor mit Triebwerkigeruit u. – verkleidung | 589 |
| 1 | Luftschraube | 94 |
| 1 | Rumpfvorderteil, vollst. | 469 |
| 1 | Rumpf- u. Tragflachenmittelteil ohne Triebwerke und Fohrwerk | 1063 |
| 1 | Rumpfhinterteil, vollst. | 265 |
| 1 | Fahrgestellhalfte, vollst., mit Rad | 125 |
| 1 | Sporn, vollst., mit Rad | 18 |
| 1 | Hohenleitwerk, vollst. | 64 |
| 1 | Seitenleitwerk, vollst. | 25 |
| 1 | TragflachenauSenteil, vollst. | 122 |

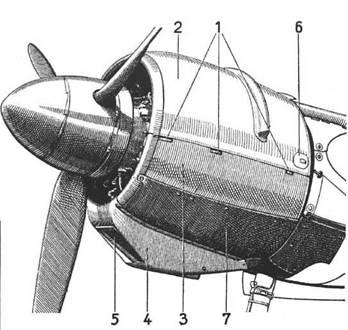

Детали двигателя (В-2):
1 – места крепления панелей двигателя; 2 – верхняя съемная панель; 3 – нижняя съемная панель; 4 – воздухозаборник; 5 – песочный фильтр; 6 – панель доступа к двигателю; 7 – бронированная панель.

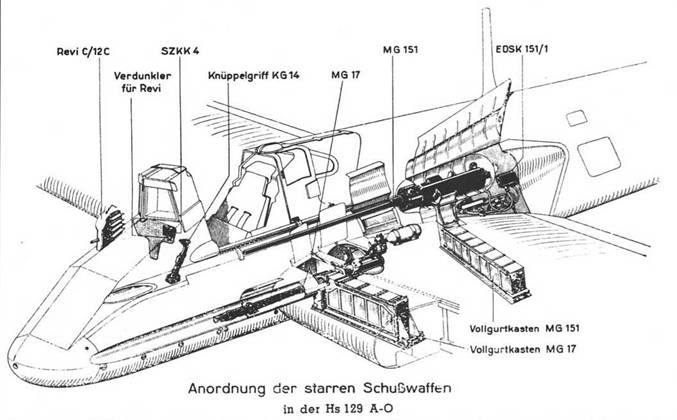

Детали панелей, которые прикрывают MG 151, установленные на Hs 129 А-0. Дизайн этих панелей на самолетах серии кВ» был несколько изменен.
