Hs 129 Особенности модификаций и детали конструкции
Шрифт:
Оружейник устанавливает MG 17

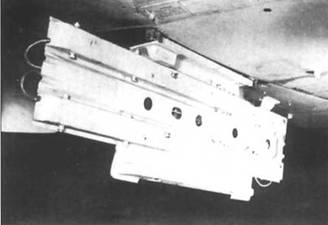

Бомбодержатели для четырех бомб ЕТС 50 VIIId.
Официальный
Стандартная подвеска для четырех бомб SC50.
Переходник для подвески одной бомбы SC 250. Редко, по такая конфигурация применяюсь в частях.
Еще самолеты В-1 только строились, а RLM 15 октября 1941 года выдала заказ на 250 Hs 129 В-I (W.Nr. 0201-0450) в тропической конфигурации. А в апреле 1942 года с разработкой новой модификации В-2 заказ был увеличен до 1000 машин. Тем не менее, В-2 оснащались все теми же «Гном- Рон» I4M. Но все это были только планы, а когда 22 июня 1941 года началась советско – германская война в составе Люфтваффе настоящего штурмовика фактически не было.
В-2: выросший в боях
Несмотря на то, что самолет был запущен в серию, конструкторы «Хеншеля» продолжали работу но совершенствованию конструкции. С мая 1942 года в самолет В-2 были внесены незначительные изменения, которые были вызваны опытом эксплуатации первых Hs 129 В-1 на Восточном фронте. В частности была изменена форма воздухозаборников двигателя, кроме того, в частях началась установка тропических противопыльных фильтров.
Подверглась изменениям и топливная система, что было вызвано прежде всего применением в условиях пустыни. В итоге накопилось столько различных изменений, что пришлось выделить модифицированные самолеты в отдельный тип – Hs 129 В-2.
Эта модификация и стала самой массовой. Уже последние десять В-I (W.Nr. 0201- 0210) были переделаны в В-2. Первый «настоящий» В-2 (W.Nr. 0201) вышел из цехов завода в середине мая 1942 года. Уже в ходе серийного производства в конструкцию вносились незначительные изменения.
Тем временем серийное производство штурмовиков нарастало: так, если в январе сдали только три В-1, то в апреле -31. 80-я машина Hs 129 В (50 В-1 + 30 В-2) была выкачена из ангара 30 нюня. На тот момент заказ RLM вырос до 1008 машин, которые должны быть построены до декабря 1944 года.
30 сентября был собран 146-й Hs 129 В. причем количество заказанных штурмовиков выросло до 1128 с плановым выпуском в 40
Две фотографии стандартной подвески 24 противопехотных бомб, каждая массой по 2.2 кг.
Фронтовая фотография Hs 129В-1 с шестью бомбами SC50.
Прицел Revi C12D
Прорисовка
Установка пушки МК 103 на Hs-129B-2
30-мм пушка МК 101 в положении для обслуживания. Обратите внимание, что сняты панели и с MG 151, что было обязательным.
30-мм пушка МК 101 на стенде для обслуживания
Пушка МК 101 на Hs-129, подготовленная для снятия
Один из первых Hs-129B-1 с 30-мм пушкой МК 101, подготовленной для снятия.
Обслуживание пушки МК 103 неизвестным обер-фельдфебелем. В руках нее узел крепления пушки.
Установка МК 101 на Hs-129B-I
Снятие пушки МК 101 на специальную опору
Два оружейника снимают пушку
Прорисовка крепления киля в задней части штурмовика: 1 – отверстие для отсоединения киля; 2- нижнее крепление для буксировки; 3 – верхнее крепление для буксировки; 4 – место подвода кабелей.
Детали устанавливаемого буксировочного узла: 1 – основа; 2 – подводка кабелей; 3 – крепеж; 4 и 5 – болты; 6 – место присоединения к фюзеляжу.
Только в октябре 1942 года удалось достичь темпа в 33 самолета, а на плановые показатели вышли только в нюне 1943 года. Такой уровень держали до декабря, когда начались бомбежки цехов «Хеншеля» союзной авиацией. После чего говорить о 40 самолетах в месяц говорить перестали.
Несмотря на столь грандиозные планы производственных мощностей завода не хватало – так как по подрядным контрактам «Хеншель» производил, например, бомбардировщики Ju 88 А и Ju 188. Мало того, в марте 1943 года фирму стали готовить для массового производства истребителя – бомбардировщика Me 410, причем было понятно, что военные эксперты уже оторваны от реальности – например, темп производства нового самолета предполагалось поддерживать на астрономическом уровне – 400 (!) самолетов в месяц.
