Иллюзии зрения

Артамонов И. Д.

Рис. 58. Верхние части типографских знаков кажутся равными по высоте нижним, хотя они на самом деле меньше нижних, в чем можно убедиться, перевернув рисунок.

Если предложить ряду лиц начертить вертикальную и горизонтальную линии одинаковой длины, то в большинстве случаев начерченные вертикальные линии будут короче горизонтальных. При делении на глаз вертикальной линии пополам обычно середина оказывается слишком высоко (см. рис. 40).

Вертикальные параллельные линии при значительной

их длине кажутся обычно в верхней части слегка расходящимися. Заметим, что горизонтальные кажутся всегда сходящимися. Это обстоятельство учитывается, между прочим, в архитектуре, где высокие колонны, для того чтобы они казались нам правильно параллельными, делаются вверху слегка сходящимися. Так, например, построена колоннада Парфенона в Греции.

Заметим, что вследствие преувеличения вертикальных линий в архитектуре приходится считаться еще и с таким обстоятельством. Если глаз фиксирует горизонтальную прямую, находящуюся на одном уровне, то выше лежащие прямые кажутся искривленными. Для устранения этого кажущегося архитектурного недостатка приходится принимать соответствующие меры.

К рассматриваемой группе иллюзий близко примыкают иллюзии заполненного пространства (рис. 59–61).

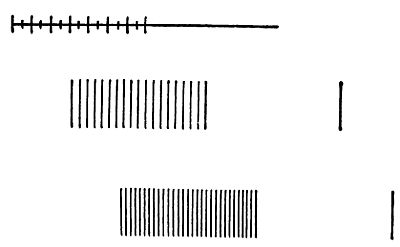

Рис. 59. Заполненное пространство кажется длиннее незаполненного.

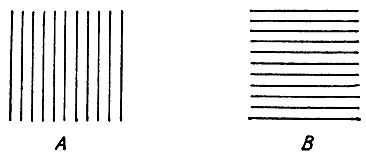

Рис. 60. Правый заштрихованный квадрат кажется уже и выше левого.

Рис. 61. Заштрихованные секторы кажутся меньше незаштрихованных. На самом деле это равные квадранты одного и того же круга. Наш взгляд невольно скользит к центру круга и легче перемещается по горизонтали, чем по вертикали (в силу привычки).

Заполненное пространство, по которому глаз скользит горизонтально, удлиняется. Так, например, на море все расстояния кажутся меньшими, так как беспредельный простор моря является пространством неподразделенным. Здания, украшенные фигурами и орнаментами, кажутся нам больше своей действительной величины.

На рис. 60 нам кажется, что правая фигура В уже и выше (взгляд скользит по вертикали) левой фигуры А.

На самом деле и А и В — правильные заштрихованные квадраты.

Значит, заполненное пространство нам кажется всегда шире незаполненного и по горизонтали и по вертикали?

Однако это не всегда так, и многое зависит от направления, по которому скользит наш взгляд, стремясь воспринять фигуру (рис. 61).

Возможны, между прочим, случаи неправильного восприятия и сравнения горизонтальных линий (рис. 62).

6. Преувеличение острых углов

Многие иллюзии объясняются способностью нашего зрения преувеличивать видимые нами на плоских фигурах острые углы. Во-первых, возможно, этого рода иллюзии появляются из-за явления иррадиации, так как расширяется видимое нами светлое пространство около темных линий, ограничивающих острый угол. Во-вторых, возможно также, острый угол увеличивается по причине общепсихологического контраста, так как часто острые углы лежат рядом с тупыми, и влияние оказывает обстановка.

В-третьих, большое значение для возникновения этих иллюзий имеет направление движения глаз и их подвижность вообще. Если имеется излом линий, то наш глаз в первую очередь «схватывает» острый угол, так как ось поля зрения

перемещается сначала по кратчайшему направлению и лишь затем обследует стороны тупых углов. Тот факт, что эта иллюзия действительно зависит от движения глаз, подтверждается тем, что при освещении поля зрения кратковременными вспышками многие из иллюзий этого рода не наблюдаются, так как глаз за время вспышки не успевает переместиться для обзора и острых, и тупых углов фигуры.

В архитектуре, в частности, чтобы избежать иллюзии искривления действительно параллельных линий, пересекаемых линиями, образующими с первыми острые и тупые углы, применяют специальную разбивку деталей и отдают предпочтение радиальным линиям.

Человек изменяет направление движения своих глаз с известным усилием, и поэтому в архитектуре применяются особые способы постепенного замедления движения глаз перед тем, как они должны изменить направление движения. Лучшим примером этого являются капители и базы колонн, задерживающие на себе движение нашего взгляда снизу вверх и, наоборот, сверху вниз вдоль ствола колонн. Наконец, в некоторых случаях, возможно преувеличение видимых острых углов и вследствие астигматизма глаза. Во всяком случае, всегда острые углы нам кажутся большими, чем есть на самом деле, и поэтому появляются определенные искажения в истинном соотношении частей видимой фигуры. Здесь приводится несколько зрительных иллюзий, возникающих из-за переоценки острых углов (рис. 63–70).

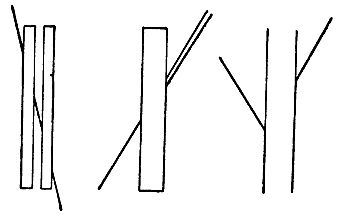

Рис. 63. Отрезки прямых линий, пересекающих параллели под острыми углами, кажутся смещенными и либо не принадлежащими одним и тем же прямым (слева и в центре), либо не являющимися сторонами одного угла (справа). [Иллюзия Поггендорфа. ]

Рис. 64. Кажется, что при продолжении левые дуги не сойдутся с правыми, на самом деле они сходятся. Такого рода иллюзии можно часто наблюдать в зданиях, имеющих сводчатые потолки, двери или окна. Кажется, что линии свода, рассеченные впереди стоящей колонной, не сходятся.

На рис. 65–67 представлены простейшие иллюзии, обусловленные преувеличением острых углов.

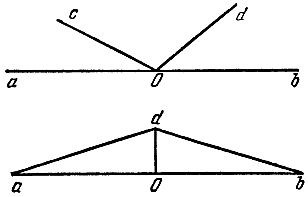

Рис. 65. Прямая ab кажется надломленной в точке О, причем вверху «угол» аОb кажется меньше 180°, а внизу больше 180°.

Рис. 66. Являются ли отрезки A и В, а также отрезки С и D продолжением один другого?

Рис. 67. Каждое последующее увеличение угла кажется больше предыдущего, хотя во всех случаях разница составляет 5°.

Когда мы смотрим на две линии, отделенные промежутком, мы в состоянии соединить их «в уме» и определить, составляет одна из них продолжение другой или нет. Если же мы к одной из этих линий проведем другую так, чтобы они образовали острый угол, уверенность нашей оценки сразу исчезнет.
