Иллюзии зрения

Артамонов И. Д.

Например, на рис. 66 продолжение А кажется ниже линии В, а продолжение С кажется находящимся направо от D.

Чтобы иллюзия исчезла, нужно закрыть линию С или Л. Углы могут изменить и кажущуюся длину линий, в чем легко убедиться, взглянув на рис. 22 и 24.

Заметим, что иллюзия исчезает, если мы выберем другую позицию наблюдения, т. е. появление иллюзии зависит от «точки зрения» на данный объект.

Так, если на рис. 68, 69 и 70 посмотреть вдоль параллельных прямых, совмещая плоскость рисунка с направлением взгляда, то иллюзия исчезнет. Иллюзия может не наблюдаться, если этому не способствуют условия наблюдения. Следовательно, иногда мы можем видеть то, чего нам не удается заметить в другой обстановке.

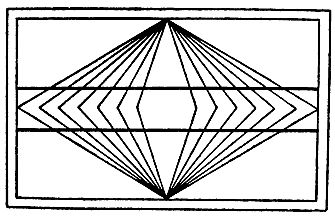

Рис. 68

Рис. 69

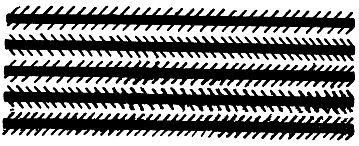

Рис. 70. Параллельные

прямые линии вследствие влияния фона кажутся непараллельными и изогнутыми.

На этом принципе основано рассматривание так называемых «загадочных картинок» и чтение «загадочных надписей». Эти картинки рисуют, умышленно увеличивая вертикальную протяженность предметов и сильно сокращая горизонтальную, а надписи пишут так, чтобы они состояли из букв, умышленно растянутых по высоте и узких в горизонтальном направлении (рис. 71).

Рис. 71. Прочтите арабскую пословицу.

Совмещая плоскость листа с плоскостью расположения глаз, мы сокращаем видимые вертикальные размеры букв и свободно читаем эту «загадочную надпись».

Оказывается, если фигуры рис. 68, 69 и 70 рассматривать при кратковременной вспышке света, то иллюзия исчезает.

Следует заметить, что иногда изменение направления линий и искажение формы фигуры происходит также и от того, что глаз следит за направлениями других линий, находящихся в поле зрения.

Таким образом, возможны случаи сочетания причин, вызывающих иллюзию зрения, например, преувеличение острых углов и психологический контраст, или одного из указанных обстоятельств, и того, что взгляд при обозревании фигуры скользит по окружающим ее линиям фона (рис. 72–78). [10]

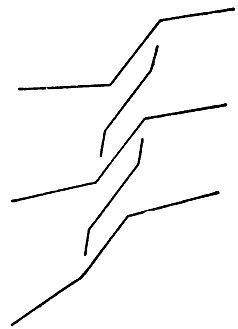

Рис. 72. Средние части линий этой фигуры параллельны, но кажутся непараллельными.

10

На иллюзии рис. 75, 76 впервые указал приват-доцент Московского университета П. В. Преображенский.

Рис. 73. Прямолинейные стороны квадрата кажутся искривленными, а весь квадрат — деформированным.

Рис. 74. Стороны квадрата и прямые кажутся искривленными, непараллельными.

Рис. 75. Правый

верхний угол квадрата кажется не прямым, а острым.

Рис. 76. Круг кажется овалом.

Рис. 77. Круг кажется овалом, симметричным относительно биссектрисы угла.

Следует заметить, что подавляющее большинство иллюзий зрения, приведенных нами в п. 4, 5 и 6, могут быть при желании устранены соответствующим изображением линий и фигур на тех чертежах и рисунках, где эти иллюзии могут появиться. Например, все те отрезки на рис. 21–45, которые кажутся нам большими, можно умышленно изобразить меньшими; кривые, углы, окружности, кажущиеся меньшими, можно умышленно увеличить; прямые, кажущиеся кривыми, можно изобразить кривыми так, чтобы они казались прямыми, и т. д. (рис. 78).

Рис. 78. Преднамеренное искривление прямых рис. 74 может создать впечатление, что на фоне концентрических окружностей начерчены правильный квадрат и параллельные прямые (иллюзия исчезнет).

Этими возможностями широко пользуются художники, на что еще в 1774 г. указывал Л. Эйлер, который писал: «Живописцы наипаче умеют обращать в пользу сию общую и всем сродную обманчивость», и далее пояснял: «На сей обманчивости все живописное художество основано. Ежели мы привыкли судить о вещах по самой истине, то бы сие искусство не могло иметь места, равно как и когда бы мы были слепы».

Как уже было указано ранее, архитекторы также очень часто встречаются с необходимостью исправления ошибочного зрительного впечатления, создаваемого некоторыми частями сооружений. Уже архитекторы Древней Греции преднамеренно вносили соответствующие коррекции (исправления) кажущейся кривизны, возникающей вследствие иллюзий зрения при наблюдении элементов, расположенных значительно выше горизонта. Аналогичные коррекции внесены в 1764 г. при сооружении портика в здании Пантеона Суффло в Париже.

Иллюзии, основанные на нашей способности ассимиляции (рис. 45–50), устранить труднее, но в этом случае мы можем избежать обмана зрения, пользуясь такими простейшими приспособлениями, как линейка и циркуль. В редких случаях устранять иллюзию нецелесообразно, например, в случае типографского шрифта (рис. 58).

7. Меняющийся рельеф и перспектива

Несколько интересных зрительных иллюзий имеют место при условиях изменяющегося видимого нами рельефа или глубины рисунка. Возникновение этих иллюзий связано, с одной стороны, с явлениями аккомодации и конвергенции глаз, т. е. с их способностью видеть предметы на разных расстояниях, со способностью воспринимать пространство по яркости предметов, по их теням и по числу промежуточных объектов. С другой стороны, эти иллюзии возникают и в процессе осмысливания видимого.

Огромная роль в исправлении пространственного восприятия принадлежит мозгу. В этом случае работа мозга, ясно не сознаваемая нами, совершается так же, как и при переворачивании обратных и при выпрямлении криволинейных изображений, получающихся на сетчатках наших глаз. Примеры иллюзий этого рода представлены на рис. 79–87.

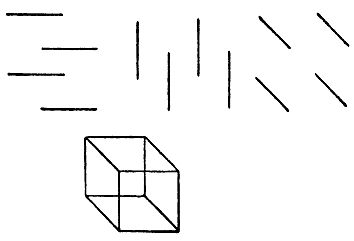

Рис. 79. Отдельно вычерченные грани куба не способны создать впечатления пространственной фигуры.
