Эмиттерные повторители с расщепленными источниками. В связи с тем что сигналы часто находятся «возле земли», удобно использовать симметричное питание повторителей — с положительным и отрицательным напряжением. В такой схеме легче обеспечить смещение, и для нее не нужны развязывающие конденсаторы (рис. 2.17).

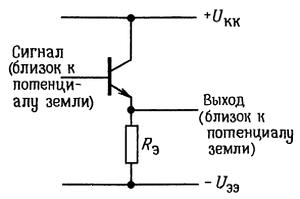

Рис. 2.17. Эмиттерный повторитель со связью по постоянному току с расщепленным источником питания.

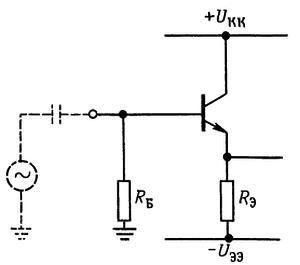

Замечание: в схеме обязательно должна быть предусмотрена цепь постоянного тока для тока базы, даже если этот ток
Рис. 2.18.
Упражнение 2.5. Разработайте эмиттерный повторитель с источником напряжения ± 15 В для диапазона звуковых частот (20 Гц-20 кГц). Ток покоя равен 5 мА, на входе имеется емкостная связь.
Пример плохого смещения. К сожалению, иногда встречаются такие неудачные схемы, как на рис. 2.19.
Рис. 2.19. Не следуйте этому примеру!
При выборе резистора RБ для этой схемы предположили, что коэффициент h21э имеет определенное значение (100), оценили величину тока базы и предположили, что падение напряжения на RБ составит 7 В. Расчет схемы выполнен плохо; коэффициент h21э не следует брать за основу расчета, так как его значение может существенно изменяться. Если напряжение смещения задать с помощью делителя напряжения, как в рассмотренном выше примере, то точка покоя будет нечувствительна к изменениям коэффициента . Например, в предыдущей схеме напряжение на эмиттере увеличится всего на 0,35 В (5 %), если вместо номинальной величины h21э = 100 будем иметь величину h21э = 200. На примере эмиттерного повторителя мы показали вам, как можно попасть в ловушку и разработать никуда не годную схему. Такие ошибки возможны и в схемах с другим включением транзисторов (например, дальше в этой главе будет представлена схема с общим эмиттером).
2.06. Транзисторный источник тока
Хотя источники тока не столь известны, они не менее полезны и важны, чем источники напряжения. Источники тока представляют собой прекрасное средство для обеспечения смещения транзисторов, и кроме того, незаменимы в качестве активной нагрузки для усилительных каскадов с большим коэффициентом усиления и в качестве источников питания эмиттеров для дифференциальных усилителей. Источники тока необходимы для работы таких устройств, как интеграторы, генераторы пилообразного напряжения. В схемах усилителей и стабилизаторов они обеспечивают широкий диапазон напряжений. И наконец, источники постоянного тока требуются в некоторых областях, не имеющих прямого отношения к электронике, например в электрохимии, электрофорезе.
Подключение резистора к источнику напряжения. Схема простейшего источника тока показана на рис. 2.20.
Рис. 2.20.
При
Простейшему резистивному источнику тока присущи существенные недостатки. Для того чтобы получить хорошее приближение к источнику тока, следует использовать большие напряжения, а при этом на резисторе рассеивается большая мощность. Кроме того, током этого источника трудно управлять в широком диапазоне с помощью напряжения, формируемого где-либо в другом узле схемы.
Упражнение 2.6. Допустим, нам нужен источник тока, который бы обеспечивал точность 1 % в диапазоне изменения напряжения на нагрузке от 0 до +10 В. Какой источник напряжения нужно подключить последовательно к резистору?
Упражнение 2.7. Допустим, что в предыдущем упражнении требуется получить от источника ток 10 мА. Какая мощность будет рассеиваться на резисторе? Какая мощность передается нагрузке?
Транзисторный источник тока. Очень хороший источник тока можно построить на основе транзистора (рис. 2.21).
Рис. 2.21. Транзисторный источник тока: основная идея.
Работает он следующим образом: напряжение на базе UБ > 0,6 В поддерживает эмиттерный переход в открытом состоянии: UЭ = UБ — 0,6 В. В связи с этим IЭ = UЭ/RЭ = (UБ — 0,6 В)/RЭ. Так как для больших значений коэффициента h21эIЭ ~= IК, то IК ~= (UБ — 0,6 B)/RЭ независимо от напряжения UK до тех пор, пока транзистор не перейдет в режим насыщения (UK > UЭ + 0,2 В).
Смещение в источнике тока. Напряжение на базе можно сформировать несколькими способами. Хороший результат дает использование делителя напряжения, если он обеспечивает достаточно стабильное напряжение. Как и в предыдущих случаях, сопротивление делителя должно быть значительно меньше сопротивления схемы со стороны базы по постоянному току h21эRэ. Можно воспользоваться также зенеровским диодом и использовать для смещения источник питания Uкк, а можно взять несколько диодов, смещенных в прямом направлении и соединенных последовательно, и подключить их между базой и соответствующим источником питания эмиттера. На рис. 2.22 показаны примеры схем смещения. В последнем примере (рис. 2.22, б) транзистор р-n-р– типа питает током заземленную нагрузку (он — источник тока). Остальные примеры (в которых используются транзисторы n-р-n– типа) правильнее было бы называть «поглотителями» тока, но принято называть все схемы такого типа источниками тока. [Название «поглотитель» и «источник» связано с направлением тока; если ток поступает в какую-либо точку схемы, то это источник, и наоборот].
