Рис. 2.8. Из эмиттерного повторителя n-р-n– типа может вытекать большой ток, который будет протекать через транзистор, втекать же может ограниченное количество тока и лишь через эмиттерный резистор.
Дальнейшее увеличение отрицательного напряжения на входе приводит лишь к обратному смещению перехода база-эмиттер, но на выходе это никак не проявляется. Выходной сигнал для входного

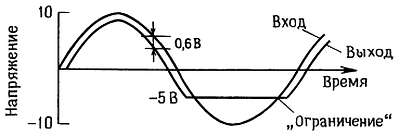

Рис. 2.9. Эмиттерный повторитель n-р-n– типа как схема формирования асимметричного токового сигнала.
Можно также рассматривать поведение эмиттерного повторителя, исходя из того, что он обладает небольшим выходным импедансом для малого сигнала (динамический импеданс). Его выходной импеданс для большого сигнала может быть значительно больше (равен RЭ). Изменение импеданса от первого значения ко второму происходит в тот момент, когда транзистор выходит из активного режима (в нашем примере при напряжении на выходе —5 В). Иначе говоря, небольшой выходной импеданс для малого сигнала не означает, еще, что схема может создавать большой сигнал на низкоомной нагрузке. Если схема имеет небольшой выходной импеданс для малого сигнала, то из этого не следует, что она обладает способностью передавать в нагрузку большой ток.
Для того чтобы преодолеть ограничение, присущее схеме эмиттерного повторителя, можно, например, в эмиттерной цепи использовать резистор с меньшим сопротивлением (тогда на резисторе и транзисторе будет рассеиваться большая мощность), или использовать двухтактную схему, в которой два транзистора (n-р-n– типа и р-n-р– типа) взаимно дополняют друг друга (разд. 2.15).
Проблемы такого рода возникают также в тех случаях, когда нагрузка эмиттерного повторителя имеет внутри собственный источник напряжения или тока. Примером такой схемы служит стабилизированный источник питания (на выходе которого стоит обычно эмиттерный повторитель), работающий на схему, содержащую собственный источник питания.
2. Не забывайте, что напряжение пробоя перехода база-эмиттер для кремниевых транзисторов невелико и часто составляет всего 6 В. Входные сигналы, имеющие достаточно большую амплитуду для того, чтобы вывести транзистор из состояния проводимости, могут вызвать пробой перехода (и последующее уменьшение значения коэффициента h21э)· Для предохранения от пробоя можно использовать диод (рис. 2.10).
Рис. 2.10. Диод предохраняет переход база-эмиттер от пробоя.
3. Коэффициент усиления по напряжению для эмиттерного повторителя имеет значение чуть меньше 1,0, так как падение напряжения на переходе база-эмиттер фактически не является постоянным, а немного зависит от коллекторного тока. Далее в этой главе мы вернемся к этому вопросу, когда будем рассматривать уравнение Эберса-Молла.
2.04. Использование эмиттерных повторителей
Простейшим стабилизатором напряжения служит обычный зенеровский диод-стабилитрон (рис. 2.11).
Рис. 2.11. Простой стабилизатор напряжения на основе зенеровского диода.
Через него должен протекать некоторый ток, поэтому нужно обеспечить выполнение следующего условия:
(Uвх — Uвых)/R = Iвых (макс)
Так как напряжение Uвх не стабилизировано, то в формулу нужно поставить наименьшее возможное значение Uвх. Это пример того, как следует проектировать схему для жестких условий работы. На практике учитывают также допуски на параметры компонентов, предельные значения напряжения в сети и т. п., стремясь предусмотреть наихудшее возможное сочетание всех значений.
На стабилитроне рассеивается мощность:
Pстаб = [(Uвх — Uвых)/R — Iвых]Uвых
Для того чтобы предусмотреть работу в жестких условиях, при расчете Рстаб также следует использовать значения Uвх (макс), R (мин.) и Iвых (мин.).
Упражнение 2.3. Разработайте стабилизированный источник напряжения +10 В для токов нагрузки величиной от 0 до 100 мА; входное напряжение изменяется в пределах от 20 до 25 . В любых условиях (в том числе и в самых жестких) через стабилитрон должен протекать ток 10 мА. На какую предельную мощность должен быть рассчитан стабилитрон?
Стабилизированный источник с зенеровским диодом, как правило, используют в некритичных схемах или в схемах, где потребляемый ток невелик.
Ограничения такой схемы проявляются в следующем:
1. Напряжение Uвых нельзя отрегулировать или установить на заданное значение.
2. Стабилитроны имеют конечное динамическое сопротивление, а в связи с этим они не всегда достаточно сильно сглаживают пульсации входного напряжения и влияние изменения нагрузки.
3. При широком диапазоне изменения токов нагрузки приходится выбирать стабилитрон с большой мощностью рассеяния, так как при малом токе нагрузки он должен рассеять на себе значительную мощность, равную максимальной мощности в нагрузке.
На рис. 2.12 представлена улучшенная схема, в которой зенеровский диод отделен от нагрузки эмиттерным повторителем. В такой схеме дела обстоят лучше.

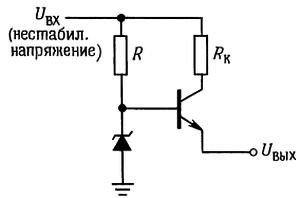

Рис. 2.12. Стабилитрон в сочетании с повторителем обеспечивает увеличение выходного тока.
