Для того чтобы определить коэффициент усиления синфазного сигнала, на оба входа усилителя нужно подать одинаковые сигналы uвх. Если вы внимательно рассмотрите этот случай (и вспомните, что через резистор R1 протекают оба эмиттерных тока), то получите Ксинф = —RK/(2R1 + RЭ). Мы пренебрегаем сопротивлением rЭ, так как резистор R1 обычно выбирают большим — его сопротивление составляет по крайней мере несколько тысяч ом. На самом деле сопротивлением RЭ тоже

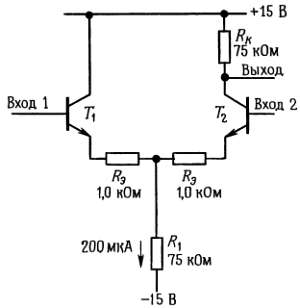

Рис. 2.68. Вычисление характеристик дифференциального усилителя.
Кдиф = Uвых/(U1 — U2) = RK/(2R1 + rЭ);
Ксинф = RК/(2R1 + RЭ + rЭ);
КОСС ~= R1/(RЭ + rЭ);
Рассмотрим, как она работает. Сопротивление резистора RK выбрано так, чтобы коллекторный ток покоя можно было взять равным 100 мкА. Как обычно, для получения максимального динамического диапазона потенциал коллектора установлен равным 0,5UKK. У транзистора Т1 коллекторный резистор отсутствует, так как его выходной сигнал снимается с коллектора. другого транзистора. Сопротивление резистора R1 выбрано таким, что суммарный ток равен 200 мкА и поровну распределен между транзисторами, когда входной (дифференциальный) сигнал равен нулю. Согласно только что выведенным формулам коэффициент усиления дифференциального сигнала равен 30, а коэффициент усиления синфазного сигнала равен 0,5. Если исключить из схемы резисторы 1,0 кОм, то коэффициент усиления дифференциального сигнала станет равен 150, но при этом уменьшится входное (дифференциальное) сопротивление с 250 до 50 кОм (если необходимо, чтобы величина этого сопротивления имела порядок мегаом, то во входном каскаде можно использовать транзисторы Дарлингтона).
Напомним, что в несимметричном усилителе с заземленным эмиттером при выходном напряжении покоя 0,5UKK максимальное усиление равно 20UKK, где UKK выражено в вольтах. В дифференциальном усилителе максимальное дифференциальное усиление (при RЭ = 0) вдвое меньше, т. е. численно равно двадцатикратному падению напряжения на коллекторном резисторе при аналогичном выборе рабочей точки. Соответствующий максимальный КОСС (при условии, что RЭ = 0) также численно в 20 раз превышает падение напряжения на R1.
Упражнение 2.13. Убедитесь, что приведенные соотношения правильны. Разработайте дифференциальный усилитель по вашим собственным требованиям.
Дифференциальный усилитель можно образно назвать «длиннохвостой парой», так как, если длина резистора на условном обозначении пропорциональна величине его сопротивления, схему можно изобразить в таком виде, как показано на рис. 2.69. «Длинный хвост» определяет подавление синфазного сигнала, а небольшие сопротивления межэмиттерной связи (включающие собственные сопротивления эмиттеров) — усиление дифференциального сигнала.
Рис. 2.69.
Смещение
Представим себе, что на входе действует синфазный сигнал; источник тока в эмиттерной цепи поддерживает полный эмиттерный ток постоянным, и он (в силу симметрии схемы) равномерно распределяется между двумя коллекторными цепями. Следовательно, сигнал на выходе схемы не изменяется. Пример подобной схемы приведен на рис. 2.70.

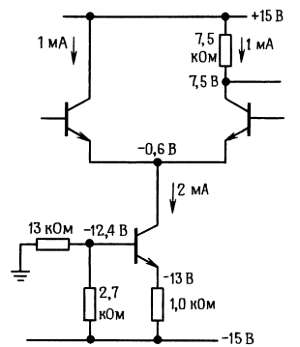

Рис. 2.70. Увеличение КОСС дифференциального усилителя с помощью источника тока.
Для этой схемы, в которой использованы монолитная транзисторная пара типа LM394 (транзисторы Т1 и Т2) и источник тока типа 2N5963, величина КОСС определяется отношением 100000:1 (100 дБ). Диапазон входного синфазного сигнала ограничен значениями —12 и +7 В; нижний предел определяется рабочим диапазоном источника тока в эмиттерной цепи, а верхний — коллекторным напряжением покоя.
Не забывайте о том, что в этом усилителе, как и во всех транзисторных усилителях, должны быть предусмотрены цепи смещения по постоянному току. Если, например, для межкаскадной связи на входе используется конденсатор, то должны быть включены заземленные базовые резисторы. Еще одно предостережение относится в особенности к дифференциальным усилителям без эмиттерных резисторов: биполярные транзисторы могут выдержать обратное смещение на переходе база-эмиттер величиной не более 6 В, затем наступает пробой; значит, если подать на вход дифференциальное входное напряжение большей величины, то входной каскад будет разрушен (при условии, что отсутствуют эмиттерные резисторы). Эмиттерный резистор ограничивает ток пробоя и предотвращает разрушение схемы, но характеристики транзисторов могут в этом случае деградировать (коэффициент h21Э, шумы и др.). В любом случае входной импеданс существенно падает, если возникает обратная проводимость.
Применения дифференциальных схем в усилителях постоянного тока с однополюсным выходом. Дифференциальный усилитель может прекрасно работать как усилитель постоянного тока даже с несимметричными (односторонними) входными сигналами. Для этого нужно один из его входов заземлить, а на другой подать сигнал (рис. 2.71).

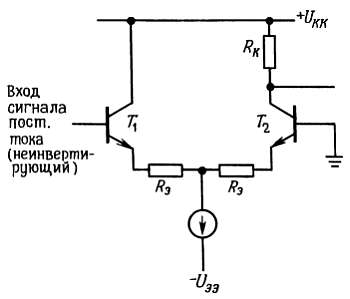

Рис. 2.71. Дифференциальный усилитель может работать как прецизионный усилитель постоянного тока с однополюсным выходом.
Можно ли исключить «неиспользуемый» транзистор из схемы? Нет. Дифференциальная схема обеспечивает компенсацию температурного дрейфа, и, даже когда один вход заземлен, транзистор выполняет некоторые функции: при изменении температуры напряжения UБЭ изменяются на одинаковую величину, при этом не происходит никаких изменений на выходе и не нарушается балансировка схемы. Это значит, что изменение напряжения UБЭ не усиливается с коэффициентом Кдиф (его усиление определяется коэффициентом Ксинф, который можно уменьшить почти до нуля). Кроме того, взаимная компенсация напряжений UБЭ приводит к тому, что на входе не нужно учитывать падения напряжения величиной 0,6 В. Качество такого усилителя постоянного тока ухудшается только из-за несогласованности напряжений UБЭ или их температурных коэффициентов.
