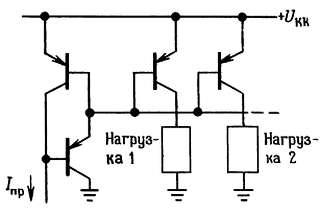

Отметим, что если один из транзисторов — источников тока переходит в режим насыщения (в том случае, например, когда отключается его нагрузка), то его база будет отбирать повышенный ток из общей линии, соединяющей базы всех транзисторов, и в связи с этим уменьшаются остальные выходные токи. Положение можно улучшить, если включить в схему еще один транзистор (рис. 2.50).
Рис. 2.50.

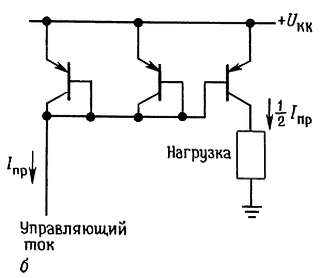

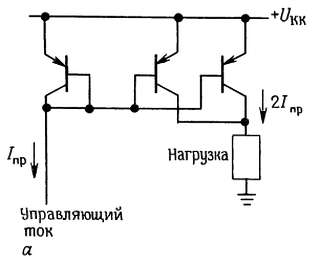

На рис. 2.51 представлены два варианта многовыходного токового зеркала.
Рис. 2.51. Токовые
Эти схемы отражают удвоенный (или половинный) управляющий ток. При разработке токовых зеркал в интегральных схемах коэффициент отражения тока задают путем выбора размеров (площадей) эмиттерных переходов.
Фирма Texas Instruments предлагает токовые зеркала Уилсона в виде законченных монолитных схем в удобных транзисторных корпусах типа ТО-92. Серия TL011 включает схемы, которые обеспечивают отношения 1:1, 1:2, 1:4 и 2:1, при этом диапазон устойчивости выходного напряжения определяется значениями от 1,2 до 40 В. Схема Уилсона обладает хорошими характеристиками источника тока — при постоянном программирующем токе выходной ток увеличивается только на 0,05 % на вольт — помимо всего она очень недорога (50 центов и дешевле). К сожалению, эти полезные схемы существуют только на транзисторах n-p-n– типа.

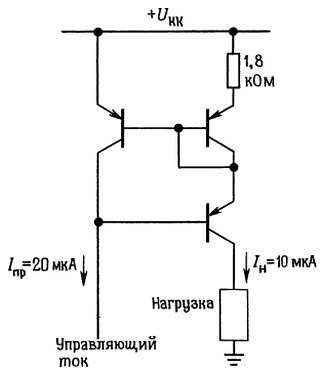

Еще один способ получения выходного тока, кратного управляющему, состоит во включении дополнительного резистора в цепь эмиттера выходного транзистора (рис. 2.52).
Рис. 2.52. Снижение выходного тока с помощью эмиттерного резистора. Отметим, что выходной ток здесь не кратен управляющему.

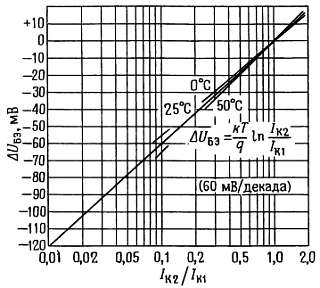

Если схема работает с токами различной плотности, то, согласно уравнению Эберса-Молла, разность напряжений UБЭ зависит только от отношения плотностей токов. Для согласованных транзисторов отношение коллекторных токов равно отношению плотностей токов. График на рис. 2.53 позволяет определить разность напряжений между базой и эмиттером в подобном случае и полезен при разработке токовых зеркал с неединичным отражением.
Рис. 2.53. Зависимость отношения коллекторных токов в согласованных парах транзисторов от разности напряжений база-эмиттер.
Упражнение 2.12. Покажите, что токовое зеркало с неединичным отражением, показанное на рис. 2.52, работает так, как мы описали.
Некоторые типы усилительных каскадов
2.15. Двухтактные выходные каскады
В этой главе уже было отмечено, что если в эмиттерном повторителе используется транзистор n-р-n– типа, то ток не может втекать в схему, если же используется транзистор р-n-р– типа, то ток не может вытекать. В результате повторитель с несимметричным выходом, в котором используются расщепленные источники питания, а ток покоя имеет большую величину, при двуполярном сигнале может работать только на заземленную нагрузку (такие схемы называют иногда усилителями класса А). Ток покоя

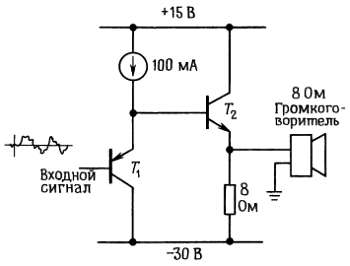

Рис. 2.54. Усилитель громкоговорителя на 10 Вт, построенный на основе эмиттерного повторителя с однополюсным выходом, рассеивает мощность 165 Вт!
Повторитель T1 на транзисторе р-n-р– типа служит для того, чтобы снизить требования к мощности входного сигнала схемы и скомпенсировать напряжение смещения UБЭ в транзисторе Т2 (напряжение 0 В на входе дает 0 В на выходе). Конечно, для простоты Т1 можно было бы опустить. Большой источник тока, используемый в качестве нагрузки в цепи эмиттера Т1, служит для того, чтобы обеспечить достаточный базовый ток для Т2 при пиковом значении сигнала. Резистор в цепи эмиттера не используют потому, что он должен был бы иметь слишком малое сопротивление (50 Ом или меньше), для того чтобы при пиковом значении сигнала можно было гарантировать базовый ток Т2, равный по крайней мере 50 мА; при этом ток нагрузки был бы максимальным, а падение напряжения на резисторе минимальным; результирующий ток покоя T1 оказался бы чрезмерно большим.
Выходной сигнал схемы может изменяться в диапазоне ±15 В (пиковые значения) и отдавать в нагрузку требуемую мощность (эффективное напряжение 9 В на сопротивлении 8 Ом). Однако в отсутствие сигнала, выходной транзистор рассеивает мощность 55 Вт, а эмиттерный резистор — еще 110 Вт. Для усилителей такого типа, принадлежащих к классу А (транзистор всегда в открытом состоянии), характерно, что мощность, рассеиваемая в состоянии покоя, во много раз превышает максимальную выходную мощность; схема оставляет желать лучшего, особенно если речь идет о системах, связанных с большим выделением мощности.

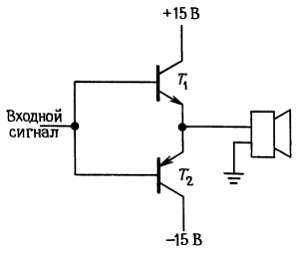

На рис. 2.55 показана двухтактная схема повторителя, которая работает аналогичным образом.
Рис. 2.55. Двухтактная схема эмиттерного повторителя.
Транзистор 1 открыт при положительных значениях сигнала, а транзистор Т2 — при отрицательных. При нулевом входном напряжении коллекторного тока нет и мощность не рассеивается. При выходной мощности 10 Вт каждый транзистор рассеивает мощность менее 10 Вт.

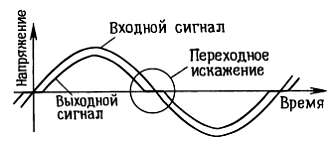

Переходные искажения в двухтактных каскадах. Предыдущей схеме присуще следующее свойство: выходной сигнал отслеживает входной сигнал с разницей на величину падения напряжения UБЭ; на положительном интервале входного сигнала выходное напряжение примерно на 0,6 В меньше, чем входное, на отрицательном интервале наоборот. Для синусоидального входного сигнала выходной сигнал будет таким, как показано на рис. 2.56.
