Рис. 2.56. Переходные искажения в двухтактном повторителе.

На языке радиотехники такое искажение сигнала называется переходным искажением. Лучше всего немного сместить двухтактный каскад в состояние проводимости, как показано на рис. 2.57 (еще один метод устранения переходного искажения связан с использованием обратной связи, хотя он имеет некоторые недостатки).

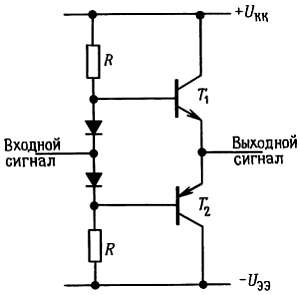

Рис. 2.57. Устранение переходных искажений за счет смещения двухтактного повторителя.

Резисторы смещения R переводят диоды в состояние проводимости,

благодаря этому напряжение на базе ₁ превышает входное напряжение на величину падения напряжения на диоде, а напряжение на базе Т₂ на величину падения напряжения на диоде меньше, чем входное напряжение. Теперь, когда входной сигнал проходит через нуль, проводящим транзистором вместо Т₂ становится ₁; один из выходных транзисторов всегда открыт.

Резистор R выбран так, чтобы обеспечивался необходимый базовый ток в выходных транзисторах при пиковых значениях выходного сигнала. Например, если используются источники питания ±20 В, а нагрузка имеет сопротивление 8 Ом и мощность 10 Вт для синусоидального сигнала, пиковое базовое напряжение составляет около 13,5 В, а пиковый ток нагрузки 1,6 А. Допустим, что коэффициент транзистора равен 50 (мощные транзисторы обычно имеют меньший коэффициент усиления по току, чем малосигнальные транзисторы), тогда для получения базового тока, равного 32 мА, потребуются базовые резисторы с сопротивлением 220 Ом (при пиковом значении сигнала ток базы будет определяться напряжением 6,5 В, равным разности 13,5 В и напряжения источника питания U_KK).

Температурная стабильность двухтактных усилителей класса В. Рассмотренный выше усилитель (иногда такие схемы называют усилителями класса В, при этом имеют в виду, что каждый транзистор находится в открытом состоянии только в течение половины периода входного сигнала) имеет один серьезный недостаток: он не обладает температурной стабильностью. По мере того как выходные транзисторы нагреваются (когда приложен входной сигнал, они нагреваются, так как рассеивают мощность), напряжение U_БЭ начинает убывать, а коллекторный ток покоя — возрастать. Выделяющееся при этом дополнительное тепло усугубляет положение и повышает вероятность того, что в схеме разовьется неконтролируемая тепловая положительная обратная связь (эта вероятность зависит от ряда факторов: насколько велик радиатор для отвода тепла, совпадает ли температура диодов с температурой транзисторов и др.). Даже если этого не произойдет и схема не выйдет из строя, необходимо обеспечить более надежное управление ее работой; обычно прибегают к схеме, показанной на рис. 2.58.

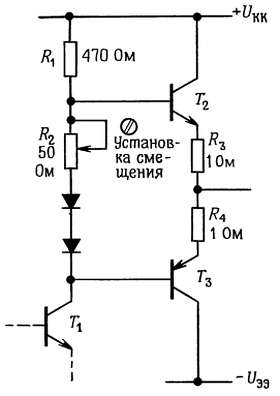

Рис. 2.58. Увеличение температурной стабильности двухтактного повторителя за счет включения в схему небольших эмиттерных резисторов.

Для примера здесь показан случай, когда входной сигнал снимается с коллектора предшествующего каскада; резистор выполняет двойную функцию: он является коллекторным резистором транзистора Т₁ и формирует ток для смещения диодов и смещающего резистора в основной двухтактной схеме. Резисторы R₃ и R₄ обычно имеют сопротивление несколько ом или ниже; они «амортизируют» критическое смещение тока покоя: напряжение между базами выходных транзисторов должно быть немного больше, чем удвоенное падение напряжения на диоде; дополнительное падение напряжения обеспечивает регулируемый резистор смещения R₂ (его часто заменяют еще одним диодом).

Падение напряжения на резисторах R₃ и R₄  составляет несколько десятых долей вольта, благодаря этому температурное изменение напряжения U_БЭ не приводит к быстрому возрастанию тока (чем больше падение напряжения на R₃ и R₄, тем менее чувствителен к температуре ток) и схема работает стабильно. Стабильность увеличивается, если диоды имеют тепловой контакт с выходными транзисторами (или их радиаторами).

Температурную стабильность схемы можно

оценить, если вспомнить, что падение напряжения между базой и эмиттером уменьшается примерно на 2,1 мВ при увеличении температуры на каждый градус (°С), а коллекторный ток увеличивается в 10 раз при каждом увеличении напряжения между базой и эмиттером на 60 мВ. Например, если резистор R₂ заменить диодом, то напряжение между базами транзисторов Т₂ и Т₃ будет равно утроенному падению напряжения на диоде, а на последовательное соединение резисторов R₃ и R₄ будет приходиться падение напряжения, равное падению напряжения на диоде. (Следовательно, резисторы R₃ и R₄  должны быть подобраны таким образом, чтобы обеспечивался нужный ток покоя, например 50 мА для усилителя звуковых частот.) Самым худшим для этой схемы является случай, когда смещающие диоды не имеют теплового контакта с выходными транзисторами.

Рассмотрим такой самый худший случай и вычислим увеличение тока покоя выходного каскада, соответствующее повышению температуры выходного транзистора на 30 °C. Кстати, для усилителя мощности такое увеличение температуры не является большим. Указанное повышение температуры при постоянном значении тока приводит к уменьшению напряжения U_БЭ выходных транзисторов приблизительно на 63 мВ и к увеличению падения напряжения на резисторах R₃ и R₄  приблизительно на 20 % (т. е. приблизительно на 20 % увеличивается ток покоя). Для усилителя без эмиттерных резисторов (рис. 2.57) аналогичный расчет показывает, что ток покоя увеличится в 10 раз (напомним, что ток I_К увеличивается в 10 раз при возрастании напряжения U_БЭ на 60 мВ), т. е. его рост составит 1000 %. Очевидно, что температурная стабильность последней схемы с резисторами смещения в цепях эмиттеров значительно выше.

Еще одно преимущество этой схемы состоит в том, что регулировка тока покоя позволяет управлять величиной переходных искажений. Двухтактные усилители, в которых смещение используется для получения достаточно большого тока покоя в момент перехода сигнала через нуль, называют иногда усилителями класса АВ; это название подразумевает, что в течение некоторого интервала времени оба транзистора находятся в состоянии проводимости. Практически при выборе тока покоя следует найти компромисс между уменьшением искажения и рассеиваемой мощностью в состоянии покоя. Почти всегда для ослабления переходного искажения используют еще обратную связь, о которой пойдет речь в следующей главе.

Другой метод смещения двухтактного повторителя представлен на рис. 2.59.

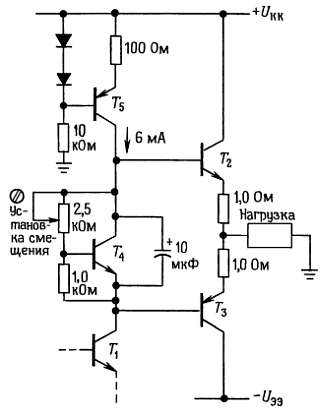

Рис. 2.59. Схема задания смещения двухтактного выходного каскада для уменьшения переходных искажений и повышения температурной стабильности.

Транзистор Т₄ работает как регулируемый диод: базовые резисторы образуют делитель напряжения, благодаря которому напряжение между коллектором и эмиттером Т₄ стабилизируется при значении, пропорциональном напряжению между базой и эмиттером (оно равно падению напряжения на диоде); при увеличении напряжения U_КЭ транзистор переходит в режим большей проводимости, и наоборот. Например, если оба резистора имеют сопротивления 1 кОм, то транзистор удерживает напряжение между коллектором и эмиттером, равное удвоенному падению напряжения на диоде. В показанном на рис. 2.59 случае регулировка смещения позволяет установить напряжение между базами в диапазоне от 1 до 3,5 падения напряжения на диоде. Конденсатор емкостью 1 мкФ служит для того, чтобы на базы выходных транзисторов поступил одинаковый сигнал: такой шунтирующий конденсатор полезен в любой схеме смещения. В данной схеме коллекторный резистор транзистора Т₁заменен источником тока Т₅. Эту разновидность схемы с успехом используют на практике — дело в том, что с помощью резистора бывает иногда трудно получить нужный базовый ток для транзистора Т₂ при значениях сигнала, близких к максимальным.
