Стрелка обозначает динамический вход (срабатывание по фронту), а кружок — инверсию. Таким образом, изображенная на рисунке схема 74 представляет собой сдвоенный D-триггер, который срабатывает по положительному перепаду и имеет асинхронные входы S и R, активные по низкому уровню. Схема 4013 представляет собой сдвоенный D-триггер семейства КМОП, срабатывающий по положительному перепаду и имеющий асинхронные входы S и R, активные по высокому уровню. Интегральная схема 112 — это сдвоенный JК-триггер типа ведущий-ведомый, срабатывающий по отрицательному перепаду и имеющий асинхронные входы S и R, активные по низкому уровню.
JK-триггер. По принципу действия JK-триггер аналогичен D-триггеру, но имеет два информационных входа. Его таблица истинности имеет вид:
Если
Предупреждение. Некоторые старые типы JK-триггеров представляют собой «ловушку для единиц». Этот термин вы не найдете ни в одной документации, он означает явление, которое может привести неосведомленного человека к весьма неприятным последствиям. Дело в том, что если на интервале, когда ведомый триггер открыт тактовым сигналом, вход J и К (или оба одновременно) на какой-то момент изменит свое состояние, а затем до окончания тактового сигнала вернется в исходное, то это кратковременное состояние триггер запомнит и в дальнейшем он будет вести себя так, как если бы это состояние сохранилось. В результате триггер может переброситься на следующем тактовом перепаде, даже если сигналы, действующие в момент этого перепада на входах J и К подтверждают предыдущее состояние. Это может привести, мягко говоря, к своеобразному поведению. Проблема возникает из-за того, что эти триггеры были сконструированы в предположении, что тактовый импульс имеет очень короткую длительность, в то время как в действительности тактирование всегда производится сигналом конечной длительности. Если используется триггер типа «ведущий-ведомый», следует соблюдать меры предосторожности, либо вообще избегать их, применяя более надежные триггеры, работающие по фронту. Две хорошие альтернативы, которые используют истинно запуск по фронту, это приборы `112 и `109. Оба представляют собой сдвоенные (два в одном корпусе) JK-триггеры с асинхронными S– и R– входами, активными по низкому уровню. Устройство `112 срабатывает по отрицательному фронту тактового сигнала, а устройство `109 — по положительному.
Схема `109 имеет интересную особенность, а именно, K-вход у него инверсный, поэтому иногда его называют JK-триггер с запретом. Таким образом, если вы соедините входы J и К вместе, то получите D-триггер. Для перевода его в счетный режим вы заземляете вход К', а на входе J устанавливаете ВЫСОКИЙ уровень.
Делитель на 2. Легко построить схему делителя на 2, используя способность триггеров работать в счетном режиме. На рис. 8.54 показаны два способа построения такого делителя. JK-триггер работает в счетном режиме, когда оба входа имеют ВЫСОКИЙ уровень, производя на выходе сигнал, показанный на рисунке. Вторая схема также будет совершать перебросы, так как ее D-вход подключен к собственному выходу Q и в момент поступления тактового импульса на D-входе всегда действует инверсия по отношению к текущему состоянию триггера. Частота сигнала на выходе в любом случае будет равна половине входной частоты.

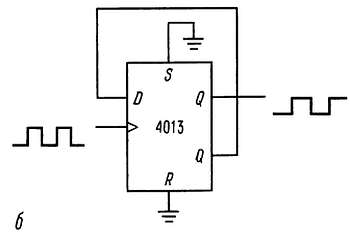

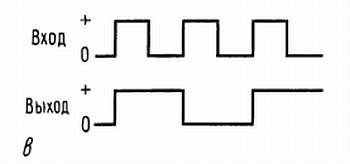

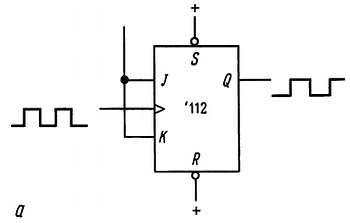

Рис. 8.54. Схемы деления на 2.
Синхронизация информации и тактирование. В связи с последней схемой возникает интересный вопрос: не получится ли так, что триггер не сможет переброситься, так как состояние D-входа изменяется почти сразу же вслед за тактовым импульсом? Другими словами, не начнет ли схема сбиваться, если на ее входе происходят такие странные явления? Этот вопрос можно сформулировать и следующим образом: в какой точно момент по отношению к тактовому импульсу D-триггер (или какой-нибудь другой) анализирует состояние своего входа? Ответ такой: для любого тактируемого устройства существует определенное «время установления» tуст и «время удержания» tуд. Для того чтобы схема работала правильно, информация должна поступать на вход не позднее чем за время tуст до возникновения тактового перепада

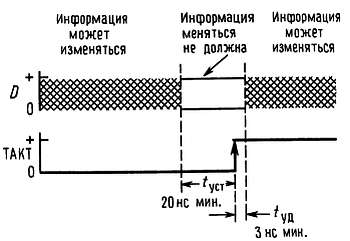

Рис. 8.55. Время установления данных и время удержания.
В рассмотренной схеме счетного триггера требование к времени установления будет сохраняться неизменным в течение как минимум 20 нc, предшествующих очередному тактовому перепаду. Может показаться, что при этом нарушается требование к времени удержания, но это не так. Минимальное время распространения сигнала с тактового входа на выход составляет 10 нc, и D-триггер, включенный в счетном режиме, будет иметь неизменное состояние D-входа в течение по меньшей мере 10 нc. Большинство современных устройств вообще не представляют требований ко времени удержания (имеют tуд = 0). Если сигнал на D-входе изменяется на интервале времени удержания, то может возникнуть любопытный эффект, носящий название «метастабильное состояние», при котором триггер не может определить, в какое состояние он должен перейти. Об этом явлении мы вскоре еще упомянем.
Деление на число, большее чем 2. С помощью каскадного соединения счетных триггеров (выход Q каждого предыдущего триггера подключен к тактическому входу последующего) легко получить «делитель на 2n», или двоичный счетчик. На рис. 8.56 показана схема четырехразрядного асинхронного счетчика и даны его временные диаграммы.

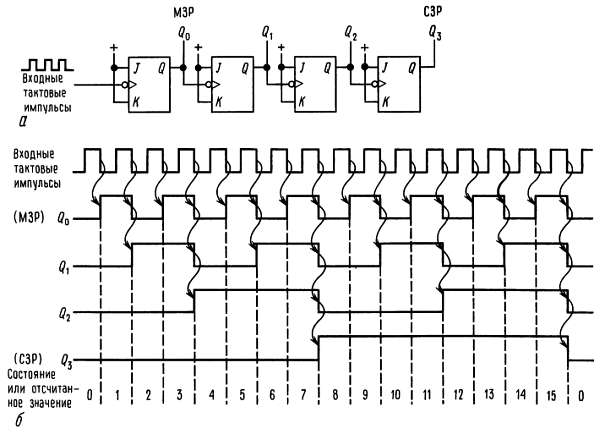

Рис. 8.56. 4-разрядный счетчик.
Заметим здесь, что если выход Q каждого триггера непосредственно действует на тактовый вход следующего, срабатывание триггеров должно происходить по спаду (заднему фронту) сигнала на тактовом входе (показано кружком инверсии). Эта схема представляет собой счетчик-делитель на 16: на выходе последнего триггера формируются прямоугольные импульсы, следующие с частотой, равной 1/16 частоты входного тактового сигнала. Схема называется счетчиком, поскольку информация, присутствующая на четырех входах Q, может рассматриваться как 4-разрядное двоичное число, которое изменяется от 0 до 15, увеличиваясь на единицу с каждым входным импульсом. Этот факт отражает временная диаграмма на рис. 8.56, б, на которой СЗР означает «старший значащий разряд», МЗР-«младший значащий разряд», а изогнутые стрелки, облегчающие понимание, указывают, какими перепадами вызываются изменения сигналов. Этот счетчик, как вы увидите в разд. 8.25, выполняет настолько важную функцию, что выпускается в виде большого числа модификаций, выполненных в виде однокристальных микросхем, включая такие форматы счета, как 4-разрядный, двоично-десятичный и многоцифровой. Соединяя эти счетчики каскадно и воспроизводя их содержимое с помощью цифрового индикатора (например, светодиодного) можно легко построить схему подсчета каких-либо событий. Если разрешить прохождение импульсов на вход счетчика в течение ровно 1 с, то получится счетчик частоты, который будет воспроизводить значение частоты путем подсчета числа периодов в секунду. В разд. 15.10 приводятся схемы этого простого, но очень полезного устройства. Промышленностью выпускаются однокристальные счетчики частоты, в состав которых входят дополнительно генератор, схемы управления и вывода на индикацию. Триггер такого устройства показан на рис. 8.71.
На практике простейшая схема каскадирования счетчиков посредством соединения каждого выхода Q со следующим тактовым входом имеет некоторые интересные проблемы, связанные с покаскадной задержкой распространения сигнала по цепочке триггеров. По этой причине лучше использовать схему, в которой один и тот же тактовый сигнал подается одновременно на все входы. В следующем разделе мы будем рассматривать эти синхронные тактируемые системы.
8.18. Последовательностная логика — объединение памяти и вентилей
После того как мы изучили свойства триггеров, посмотрим, что можно получить, если объединить их с рассмотренной ранее комбинационной (вентильной) логикой. Составленные из вентилей и триггеров схемы, представляют собой наиболее общую форму цифровой логики.
Синхронные тактируемые системы. Мы уже упомянули в предыдущем разделе, что последовательностные логические схемы, в которых для управления всеми триггерами используется общий источник тактовых импульсов, имеют ряд преимуществ. В таких синхронных системах все действия происходят сразу же после возникновения тактового импульса и определяются тем состоянием, которое имеет место непосредственно перед его возникновением. Общая структура подобной системы показана на рис. 8.57.
