Искусство схемотехники. Том 2 (Изд.4-е)

Хоровиц Пауль

8.19. Синхронизатор

Интересно использование триггеров в последовательных схемах в качестве синхронизаторов. Предположим, что в синхронную тактированную систему с триггерами поступает внешний управляющий сигнал и вы хотите использовать состояния этого сигнала для управления некоторым действием. Например, сигнал от измерительного прибора или экспериментальной установки может указывать, что данные готовы для передачи в ЭВМ. Так как экспериментальная установка и ЭВМ работают совершенно независимо друг от друга, т. е. асинхронно, необходимо иметь метод, который позволил бы установить порядок в работе двух систем.

Пример: синхронизатор импульсов. Еще раз рассмотрим в качестве примера схему, в которой триггер подавителя дребезга разрешает прохождение последовательности импульсов (разд. 8.16). Эта схема открывает вентиль всякий раз, когда ключ замкнут, независимо от фазы,

подаваемой на него импульсной последовательности, в результате первый или последний импульс могут оказаться укороченными. Задача состоит в том, что замыкание ключа происходит асинхронно с последовательностью импульсов. В некоторых случаях важно, чтобы все тактовые импульсы имели только полные периоды, и тогда нужно использовать схему синхронизации, подобную представленной на рис. 8.62.

Рис. 8.62. Синхронизатор импульсной последовательности.

При нажатии кнопки «пуск» на выходе вентиля 1 возникает ВЫСОКИЙ уровень, но до появления заднего фронта очередного импульса на выходе Q триггера сохранится НИЗКИЙ уровень. В результате на выход вентиля 3 И-НЕ будут проходить только полные импульсы. На рис. 8.62 показаны временные диаграммы. Кривые со стрелками показывают, какие действия вызываются соответствующими перепадами. Как видно из диаграммы, изменения Q происходят сразу по заднему фронту входного сигнала.

Логические состязания и «всплески». Рассмотренный пример позволяет осветить тонкий, но предельно важный вопрос: что же произойдет, если для переброса триггера будет использоваться положительный перепад? Если вы тщательно проанализируете этот случай, то увидите, что с ПУСКОМ схемы все будет в полном порядке, но если кнопку СТОП нажать в тот момент, когда на входе действует НИЗКИЙ уровень, произойдет весьма неприятная вещь (рис. 8.63).

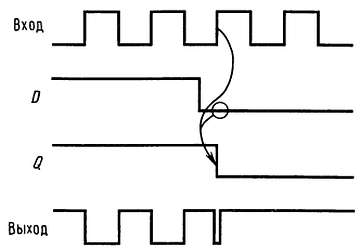

Рис. 8.63. Логические состязания могут вызвать появление коротких импульсов.

Так как последний (3) вентиль И-НЕ будет открыт до тех пор, пока на выходе триггера не установится НИЗКИЙ уровень (задержка для НС или LSTTЛ составляет приблизительно 20 нс), на выходе схемы возникает короткий «выброс» или «всплеск» (глитч). Это — классический пример «логического состязания». Принимая определенные меры предосторожности, подобных ситуаций можно избежать, что и показывает рассмотренный пример. «Всплески» — это страшная вещь, если они заведутся в ваших схемах. Кроме всего прочего, их невозможно увидеть на осциллографе и вы можете просто не узнать об их существовании. «Всплески» могут самым произвольным образом тактировать цепочки триггеров, они могут расширяться или сужаться до полного исчезновения, проходя через вентили и инверторы.

_{Упражнение 8.26. Покажите, что рассмотренная схема синхронизатора импульсов (рис. 8.62) не вырабатывает «всплески».}

_{Упражнение 8.27. Спроектируйте схему, которая позволяет пропускать один полный отрицательный импульс (из входной последовательности импульсов) на выход после нажатия кнопки.}

Несколько замечаний по поводу синхронизаторов: На D-вход триггера сигнал может поступать не только от ключа с подавителем дребезга, но также и от других логических схем. В средствах сопряжения с ЭВМ и других применениях часто бывает нужно передавать асинхронный сигнал в тактируемое устройство. Идеальным решением в этих случаях является использование тактируемых триггеров или синхронизаторов. В рассмотренной схеме, так же как и во всех других логических схемах, необходимо соответствующим образом подключить неиспользованные входы. В данном случае входы S и R нужно подключить так, чтобы они не влияли на работу схемы (для 74 соединить с ВЫСОКИМ уровнем, а для 4013 заземлить), Неиспользуемые входы, не влияющие на выход (например, входы незадействованных вентилей), можно оставлять неподключенными. Это не относится к элементам КМОП, у которых они должны заземляться, чтобы не появился ток в выходном каскаде (более подробно см. гл. 9). Промышленностью выпускается сдвоенный синхронизатор 74120, однако широкого распространения он не получил.

Моностабильные мультивибраторы

Моностабильный мультивибратор, или одновибратор, является разновидностью триггера (триггер иногда называют бистабильным мультивибратором),

в котором выход одного из вентилей имеет емкостную связь со входом другого вентиля, в результате этого схема всегда возвращается в одно состояние. Если с помощью кратковременного входного импульса схему принудительно установить в другое состояние, то она вернется в исходное с задержкой, которая будет определяться величиной емкости и параметрами схемы (входным током и т. п.). Эта схема широко используется для формирования импульсов заданной длительности и полярности. Построение одновибраторов на вентилях и RС-элементах представляет собой довольно сложную задачу. Здесь надо учитывать конкретное выполнение входных вентильных схем, так как напряжение на емкости в одновибраторе может превышать напряжение питания. Чтобы не развивать у читателя дурных привычек, мы не будем давать примеры подобных схем и рассмотрим одновибратор, который выпускается в виде стандартного функционального блока. В реальных устройствах лучше всего использовать одновибраторы в интегральном использовании, создавать же схемы собственной конструкции имеет смысл лишь в случае крайней необходимости, например если на плате имеется свободный вентиль и нет ни одного места для дополнительной микросхемы. Однако, возможно, что это не имеет смысла даже в таком случае.

8.20. Характеристики одновибраторов

Входы. Одновибраторы срабатывают по положительному или отрицательному перепаду, который подан на соответствующие входы. Единственное требование к сигналу запуска состоит в том, что он должен обладать некоторой минимальной длительностью — обычно от 25 до 100 с. При этом он может быть как короче, так и длиннее выходного импульса. Обычно в схеме предусматривается несколько входов; это позволяет использовать для запуска схемы одновибратора несколько сигналов: один по отрицательному перепаду, другие по положительному (напомним, что отрицательный перепад означает переход с ВЫСОКОГО уровня на НИЗКИЙ, а не отрицательную полярность). Дополнительные входы могут также использоваться для запрета запуска. Четыре примера одновибраторных схем показаны на рис. 8.64.

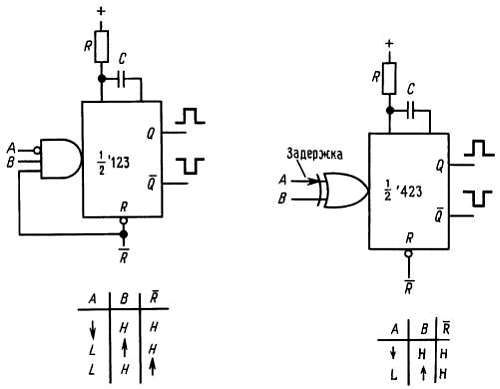

Рис. 8.64. Четыре наиболее распространенных одновибратора и их таблицы истинности.

Стрелками в строках таблиц показаны направления перепадов на входах, при которых происходит запуск. Например, `121 запускается, когда на одном из входов А происходит перепад с ВЫСОКОГО уровня на НИЗКИЙ, при условии что на входе В и на другом входе А действует ВЫСОКИЙ уровень. Схема 4538 представляет собой сдвоенный одновибратор с вентилем ИЛИ на входе. Если используется только один вход, то другой должен быть заблокирован, как показано в таблице. Одновибратор `121 имеет три входа, которые связаны с комбинацией вентилей И и ИЛИ. На входе В установлен триггер Шмитта, что позволяет снизить требования к скорости нарастания входного сигнала и к уровню помех. В состав одновибратора входит также не слишком хороший внутренний времязадающий резистор, который вы можете использовать, если у вас нет желания подключать внешний резистор R. Схема `221 представляет собой сдвоенный вариант схемы `121. Пользователи КМОП-версий могут иметь только сдвоенные варианты схем. Популярная ИС `123 представляет собой сдвоенный одновибратор с вентилем И на входе; на неиспользуемые входы должны подаваться разрешающие сигналы. Заметим, в частности, что он срабатывает и по спаду сигнала на R-входе, если в этот момент на оба входа запуска поданы соответствующие сигналы. Это свойство не является для одновибраторов универсальным и может требоваться или не требоваться, в зависимости от конкретного использования (чаще всего оно не требуется). Схема `423 является той же самой схемой, что и `123, но без этой «особенности». На принципиальных схемах при изображении одновибраторов входной вентиль обычно не показывается. Это позволяет сэкономить место, но создает некоторую путаницу.

Перезапуск. Большинство одновибраторов, например упомянутые ранее `4538, `123 и `423, будут начинать новый цикл отсчета временного интервала, если за время действия выходного импульса на вход поступит новый запускающий импульс. Такие устройства называют одновибратором с перезапуском. Выходной импульс одновибратора будет шире, чем обычно, если перезапуск схемы происходит во время действия выходного импульса и заканчивается по истечении интервала номинальной длительности с момента поступления последнего запускающего сигнала. Одновибраторы `121 и `221 не имеют перезапуска; во время действия выходного импульса они не воспринимают перепады на входе. Большинство перезапускаемых одновибраторов можно включить таким образом, чтобы они не перезапускались. Простой пример подобной схемы показан на рис. 8.65.
