В табл. 8.9 в конце главы представлены данные большинства полезных регистров и защелок. Отметим такие особенности этих устройств, как: вход разрешения, сброс, выход на 3 состояния и «противоположное» расположение выводов (входы на одной стороне корпуса, а выходы - на другой). Последнее очень важно, когда вы используете для размещения печатную плату.
8.25. Счетчики
Как мы уже видели ранее, соединяя триггеры друг с другом, можно построить счетчик. Существует поразительное множество разнообразных устройств такого типа, выполненных в одном корпусе.
Объем или размер счетчика. Вы можете найти в популярной 4-разрядной серии как двоично-десятичные, так и двоичные (или шестнадцатеричные, делители на 16). Существуют счетчики и на большее число разрядов — до 24 (но не все доступны), а также счетчики «по модулю n», позволяющие производить деление на целое число n, которое задается с помощью входного слова. Для получения большего числа разрядов счетчики, в том числе и синхронные, можно соединять каскадно.
Тактирование. Среди выпускаемых промышленностью в виде стандартных ИМС счетчиков одни могут тактироваться положительным перепадом, а другие отрицательным. Более существенно, здесь то, является ли счетчик синхронным или асинхронным. В синхронных счетчиках тактирование всех триггеров происходит одновременно, а в асинхронных каждый последующий триггер тактируется выходом предыдущего. В асинхронных счетчиках имеют место переходные состояния, так как начальные триггерные ступени перебрасываются несколько раньше последующих: Например, при переходе от рис. 8.70.
Рис. 8.70. Сдвоенный двоично-десятичный счетчик со сквозным переносом типа 74LS390.
Сдвоенный двоично-десятичный счетчик со сквозным переносом типа 74LS390. числа 7 (0111) к числу 8 (1000) асинхронный счетчик пройдет через состояния 6, 4 и 0. Это может привести к ложной работе схемы, воспринимающей текущее состояние счетчика, если в ней не будут предусмотрены соответствующие меры. В таких случаях желательно использовать что-либо подобное D-триггеру, чтобы анализировать состояние счетчика только по тактовому перепаду. Асинхронные счетчики работают медленнее синхронных, так как они накапливают задержку распространения. Для облегчения наращивания (путем подключения выхода Q одного счетчика к тактовому входу последующего) асинхронные счетчики должны иметь вход, который работает по заднему фронту, синхронные счетчики тактируются положительным перепадом.
Мы рекомендуем семейство `160-`163 4-разрядных синхронных счетчиков для большинства применений, где не требуется специальных особенностей. Схемы 590 и 582 являются хорошими 8-разрядными синхронными счетчиками. На рис. 8.70 показан сдвоенный двоично-десятичный счетчик типа 390.
Суммирование/вычитание. Некоторые счетчики могут считать в обоих направлениях. Для этого существует две возможности: а) отдельный управляющий вход (+/—), который устанавливает направление счета и б) два раздельных счетных входа для прямого и обратного счета. Например, схемы `191 и `193 соответственно. Схемы `569 и `579 являются 8-разрядными счетчиками, считающими в обоих направлениях.
Предварительная установка и очистка. Большинство счетчиков имеют информационные входы, которые позволяют
Загрузка может быть как синхронной, так и асинхронной: в устройствах `160-`163 используется синхронная загрузка. Это означает, что ввод данных в счетчик производится по очередному перепаду тактового импульса при условии, что на линии ЗАГРУЗКА действует разрешающий сигнал. Счетчики `190-`193 являются асинхронными, или асинхронно загружаемыми; это значит, что информация вводится в счетчик при наличии разрешающего сигнала «ЗАГРУЗКА» независимо от состояния тактовой цепи. Иногда используется термин «параллельная загрузка», так как все биты загружаются одновременно.
Функция СБРОС (или УСТАНОВКА в «0») является формой предустановки. В большинстве счетчиков вход СБРОС — асинхронный, хотя в некоторых типах используется синхронный СБРОС (например, `162/163).
Прочие особенности счетчиков. В некоторых схемах на выходных линиях используются фиксаторы, которые всегда являются «прозрачными фиксаторами», и следовательно, счетчик может использоваться так, как если бы защелки не было (следует помнить, что любой счетчик с параллельными входами может работать как защелка, однако при этом нельзя одновременно производить счет и хранить информацию). Иногда очень удобно иметь счетчик в сочетании с фиксатором, например в том случае, когда после начала нового цикла счета необходимо воспроизвести или вывести предыдущее значение. В частотомере это позволяет получить устойчивую индикацию с корректировкой после каждого цикла отсчета и не воспроизводить на индикаторе все текущие состояния счетчика, сбрасывая его в нуль после окончания каждого цикла.
Имеются счетчики с выходами на 3 состояния. Они незаменимы для применений, где цифры (или 4-разрядные группы) мультиплексируются на одну шину для отображения или передачи в другое устройство. Например, устройство 779 представляет собой 8-разрядный синхронный двоичный счетчик с выходами на 3 состояния, которые могут работать как параллельные входы. Посредством объединения линий ввода/вывода счетчик размещается в 16-контактном корпусе. Устройство `593 подобно предыдущему, но выполнено в 20-контактном корпусе.
Если вы захотите использовать счетчик вместе с индикатором, то к вашим услугам несколько устройств, объединяющих в одном кристалле счетчик, регистр, 7-сегментный дешифратор и формирователь уровней для управления индикатором. Например, серия 4-разрядных счетчиков 74С925-74С928. Выпускается также схема TIL 306/7, представляющая собой счетчик и индикатор на одном кристалле. Стоит посмотреть на этот прибор, который считает и высвечивает отдельные цифры! На рис. 8.71 показана очень удачная БИС счетчика, которая не требует большого числа дополнительных компонентов.

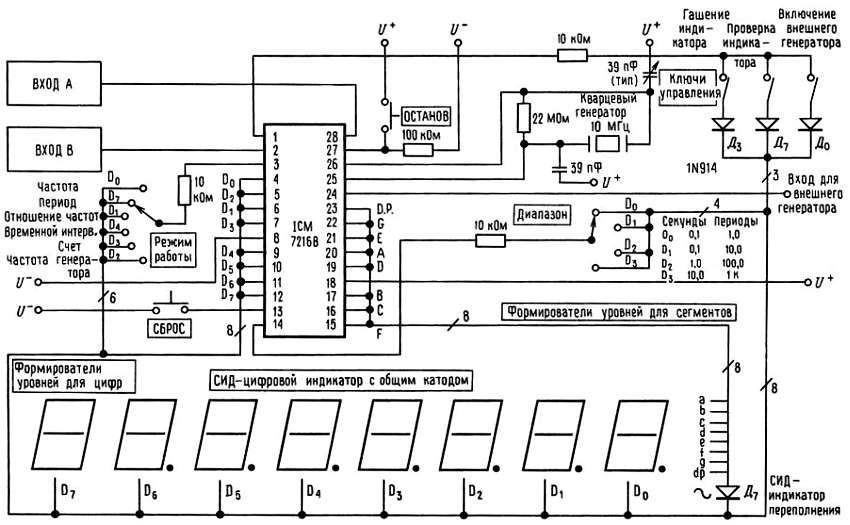

Рис. 8.71. 8-знаковый универсальный однокристальный счетчик на 10 мГц типа Intersil 7216
(с разрешения фирмы Intersil Inc.)
В табл. 8.10 в конце главы представлены данные большинства счетчиков-кристаллов, которые вы можете использовать. Многие из них находятся только в одном семействе (например, LS или F), так что обязательно проверьте по справочнику перед проектированием.
