Чтобы сделаться ведущим шины, любое устройство может выдать «Запрос шины», установив на линии BR' (через проводное ИЛИ) низкий уровень. ЦП очень серьезно относится к этой процедуре, во мгновение ока (?) устанавливая на линии «шина предоставлена» BG' низкий уровень. ЦП также прекращает контролировать состояние всех линий шины (кроме BG'), включая адрес, стробы и другие управляющие линии, помеченные индексом 2) в табл. 11.4. Теперь внешнее устройство контролирует шину, и это состояние длится до снятия сигнала BR', после чего ЦП возвращает себе роль ведущего. Внешний ведущий обязан управлять шиной по тем же правилам, которым следует ЦП, чтобы не сбивалась работа остальных устройств, подключенных к шине. Собственно, они даже и не узнают, что
Если ведущими шины пытаются стать несколько устройств, они должны как-то разобраться между собой (выполнить арбитраж). Заметьте, что ЦП контролирует состояние линии BG', тем самым в какой-то мере управляя всем процессом.
Остальные сигналы магистрали. Ниже дано описание остальных сигналов, перечисленных в табл. 11.4.
CLK. Это вход для сигналов тактового генератора (см. рис. 11.3 и 11.4). Мы рекомендуем использовать какой-либо из недорогих кварцевых генераторов в DIP-корпусе, выпускаемых компаниями CTS, Dale, Motorola, Statec или Vectron. МП 68008 лучше работает с тактовыми сигналами симметричной формы, которые легко получить с помощью триггера, подключенного к выходу генератора. Максимальная допустимая частота обычно указывается в обозначении микропроцессора (и памяти тоже): последние варианты МП 68008 работают до частоты 10 МГц (МС 68008Р10). Двухбайтовые команды обычно выполняются за четыре периода тактовых импульсов (как на рис. 11.4), однако команды с более сложными способами адресации должны несколько раз обращаться к памяти, что может потребовать до 70 тактов или около того.
BERR. Вы устанавливаете этот входной сигнал, чтобы сообщить ЦП, что произошел сбой в работе шины. Например, если никто не установит сигнал DTACK' в ответ на строб данных, ЦП будет ждать его вечно; это может произойти, если программа обращается к несуществующей памяти. Установка сигнала BERR' вызывает переход (напоминающий переход при прерывании и называемый «исключением») на программу обработчика. Ниже на рис. 11.10 будет показана простая схемная реализация сигнала BERR.
RESET' и HALT'. Эти сигнальные линии необычны в этом отношении, что служат и как входы (для сброса или останова процессора), и как выходы (с помощью которых ЦП может инициализировать систему). Взгляните снова на рис. 11.10, где показан простой способ использования этих линий.
Е (разрешение). Может показаться, что этот выходной сигнал имеет большое значение, однако это не так. Сигнал Е (в комбинации с VPA') облегчает подключение к МП 68008 старых периферийных микросхем серии 6800 (разработанных для синхронного относительно медленного 8-разрядного микропроцессора 6800). В других случаях сигнал Е можно игнорировать.
Пример законченной разработки: аналоговый усреднитель сигналов
В последующих разделах мы займемся проектированием законченного прибора на базе МП 68008 — аналогового «усреднителя сигналов» (вопросы усреднения будут обсуждаться в разд. 15.13). Прибор будет включать в себя ЦП с соответствующими электронными схемами для получения сигналов DTACK, BERR и других, память (ОЗУ и ПЗУ) и много разных интерфейсов: микропереключатели в DIP-корпусе, матрица электролюминисцентных диодов (ЭЛД), последовательный и параллельный порты, календарь-часы/таймер, аналого-цифровые и цифро-аналоговые преобразователи (АЦП и ЦАП), а также твердотельное реле для переключения цепей переменного тока. Как видите, мы задумали включить в наш прибор всего понемногу, чтобы получить микропроцессорный модуль общего назначения, перенастройка которого осуществляется сменой управляющей программы.
Мы пройдем с вами процедуру аппаратного проектирования, остановившись на критериях выбора элементов и разработки схемы. Вы научитесь выбирать и подключать память и периферийные устройства и разумным образом распределять адресное пространство. Закончив аппаратное проектирование, мы займемся программным обеспечением и напишем несколько программных «модулей» (блоков) для управления выбранными процессами. Мы, однако, не будем утомлять вас детальным рассмотрением всех программных строк, поскольку программные комплексы, подобные нашему, содержат много не очень интересных (хотя и необходимых) программ,
11.05. Разработка схемы
Структурная схема. На рис. 11.9 изображена структурная, на рис. 11.10 — электрическая схемы микропроцессорного прибора.

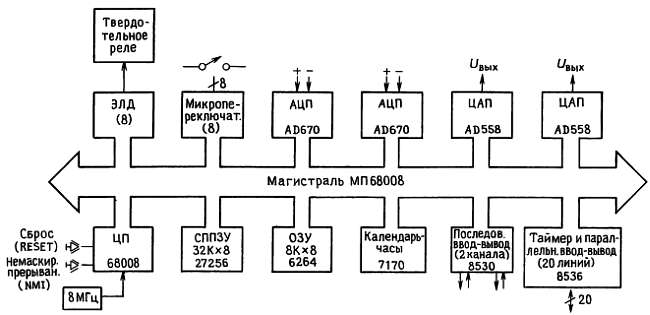

Рис. 11.9. Структурная схема прибора общего назначения на базе микропроцессора.

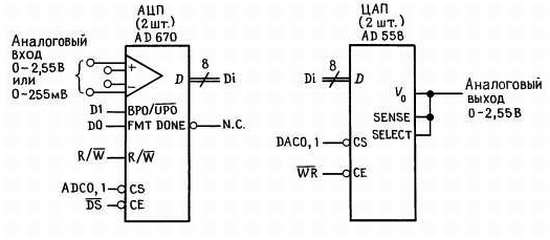

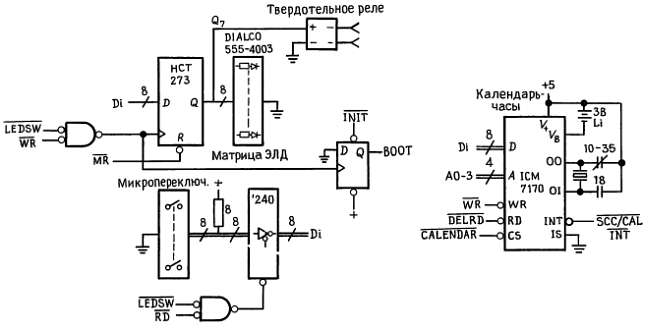

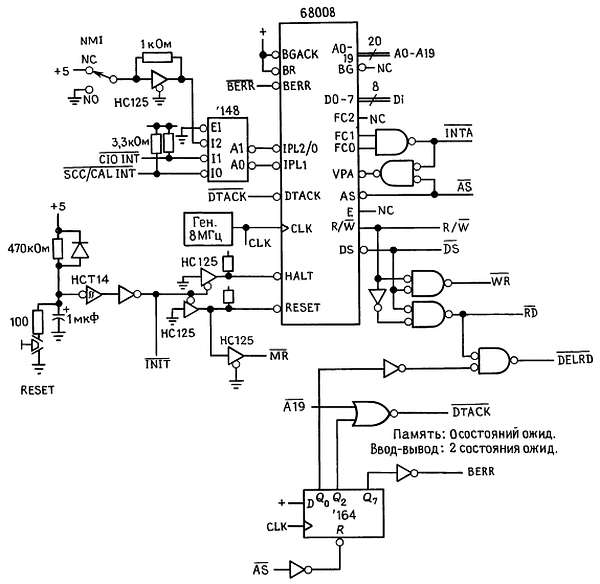

Рис. 11.10. Электрическая схема прибора общего назначения на базе микропроцессора.
Рассмотрим сначала структурную схему, на которой показаны устройства, подключенные к магистрали. Если анализировать эту схему с позиции микроЭВМ, то сразу бросается в глаза «перекошенность» памяти: объем ПЗУ в 4 раза превышает объем ОЗУ. Однако в микропроцессорном приборе конкретного назначения все программы и таблицы размещаются не в ОЗУ, а в ПЗУ, а ОЗУ используется только для буферизации данных и хранения временных результатов вычислений. К тому же производители программируемых ПЗУ с ультрафиолетовым стиранием (РПЗУ) по мере повышения качества технологии прекращают выпуск ПЗУ малого объема; сейчас трудно найти РПЗУ с емкостью, меньшей 8Кx8 бит. Так или иначе, на схеме показана память минимально возможного объема (по одной микросхеме ПЗУ и ОЗУ); при необходимости память можно расширить.
Следующее устройство на магистрали-календарь-часы. Календарь-часы??!! Что это, просто излишняя роскошь для тех, кому лень посмотреть на собственные часы при включении прибора? Напротив, календарь-часы — существенный элемент любого прибора, выполняющего периодические измерения, или фиксирующего моменты поступления данных, или управляющего любыми другими процессами, протекающими во времени. Календарь-часы можно запрограммировать, чтобы они вызывали периодические прерывания с частотой от 100 прерываний в секунду до одного за день; можно использовать их и как будильник (конечно, без звонка; вместо звонка возникает прерывание), устанавливаемый на любой момент хотя и в следующем веке. В нашем усреднителе сигналов мы воспользуемся таймерами параллельного порта 8536, но и календарь иметь под рукой полезно.

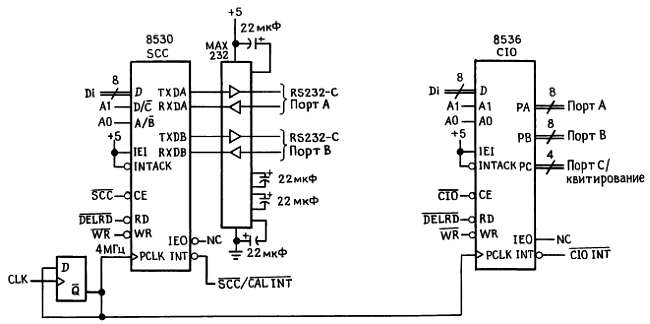

Микросхема 8530 последовательного порта представляет собой высокопроизводительный двухканальный УСАПП (универсальный синхронно-асинхронный приемно-передатчик, см. разд. 10.19), в комплекте с парой задающих генераторов. Это очень приличная микросхема, не только знакомая со всеми хитростями обычного асинхронного интерфейса RS-232, но и обеспечивающая полный синхронный протокол "SDLC/HDLC", включающий контроль ошибок, восстановление после тайм-аута, синхронизацию кадров и т. д.; возможно слишком жирно для нашей задачи, но, в конце концов, какого черта! Микросхема 8536 является одновременно таймером и параллельным портом; ее сделали отличные ребята из фирмы Zilog, и она тоже не слабак: возможностей у нее тьма-тьмущая. Например, каждую из ее 20 линий можно запрограммировать на вход или на выход, как на прямой, так и на инверсный; каждый выход может быть с открытым стоком или с двумя состояниями, в то время как каждый вход может работать в нормальном режиме или с «запоминанием 1» (кратковременный положительный импульс устанавливает входной регистр).
