Это коснулось и рассматриваемого в данном обзоре класса мобильных радиоприёмников. Наконец они приобрели тот законченный современный дизайн и эргономику которые мы и наблюдали затем вплоть до практически полного ухода ныне радио в его традиционном понимании.
Ушли в прошлое "Пикник боксы" и "Дорожные несессеры". При всём разнообразии внешнего вида, компоновка и эргономика приобрели тот самый вид который позволяет нынче (позволял) с беглого взгляда распознать что это радиоприёмник и он переносной-карманный.
Но с другой стороны, как это ни парадоксально, они практически остановились в своём развитии.
Как упоминалось выше, реально было разработано всего два набора батарейных экономичных ламп, да и те практически были взаимозаменяемы
Схемотехника также закончила пору изысканий и усовершенствований. Особо с внедрением дополнительных потребительских функций в переносных аппаратах при тех технических возможностях тоже было затруднительно. И в результате при всём многообразии моделей, внешнего вида, как правило начинка подавляющего большинства аппаратов были сходны один к одному.
Сформировалось три неравнозначных сегмента переносных радиоприёмников.
1) Массовый , дешёвый ширпотреб с универсальным питанием.
Имел один диапазон СВ. Рамочную, а затем магнитную антенну.
Построен на 4-х лампах,
1R5 (редко 1L6) - преобразователь
1T4/1U4 – ПЧ
1S5/1U5 - детектор/пред УНЧ
3S4/3V4– УНЧ
Селеновый столбик в выпрямителе, все накалы ламп последовательно с гашением напряжения на балластном резисторе.
Даже электролит зачастую использовался один и тот же - блок 30+30+30мкф х200+30в
Для упрощения схемотехники сопряжения КПЕ использовался с различным профилем секций, то есть сопряжение реализовывалось аппаратно.
2) То же, но портативные/карманные
Схема сходная с 1-м. Но для уменьшения габаритов сетевое питание исключалось. Могло реализовываться в виде выносного блока, содержащего выпрямитель и балласт.В качестве выходного УНЧ чаще применялась 1S4. В этом случае для накала было достаточно одного элемента на 1.5в.
3) Всеволновые, для энтузиастов.
Тут уже было большее разнообразие схем. Но вот сами приёмники, в виду их цены многократно превышающей первые два класса, были распространены весьма мало. Лишь легендарный Зенит ТрансОкеаник сумел достичь достаточного успеха выпустив за весь период их существования около 800 тыс.
Типовая схема имела 5-6 ламп:
1T4/1U4 – резонансный УВЧ
1L6– преобразователь 1
T4/1U4– ПЧ
1S5/1U5– детектор/пред УНЧ
3V4/(2x3V4)– УНЧ
Подробнее этот класс рассмотрен здесь в статье:
"Zenith Trans-Oceanics. Спутник королей и авантюристов"
Увы, этот факт лично для меня весьма разочаровывающий с одной стороны, но облегчающий жизнь (и бюджетные затраты) с другой. Фактически вся коллекция этого направления у меня остановилась на нескольких характерных аппаратах. Вот её первая, отреставрированная часть:
http://www.radioland.1bbs.info/viewtopic.php?t=394

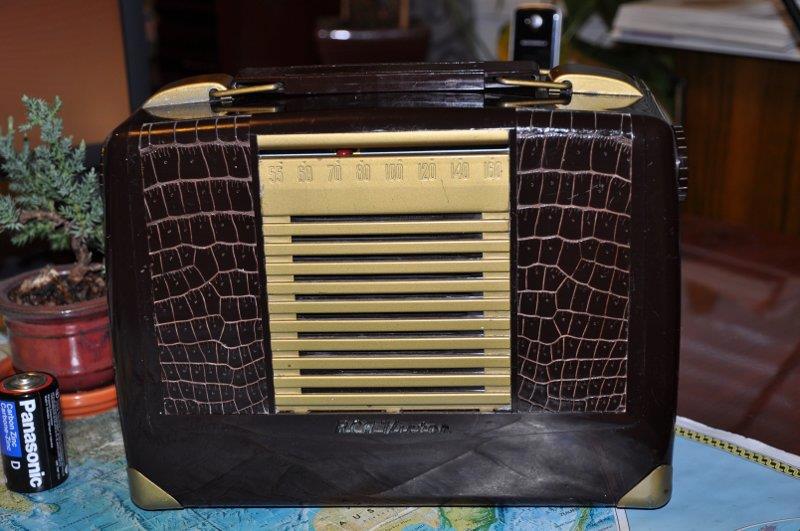

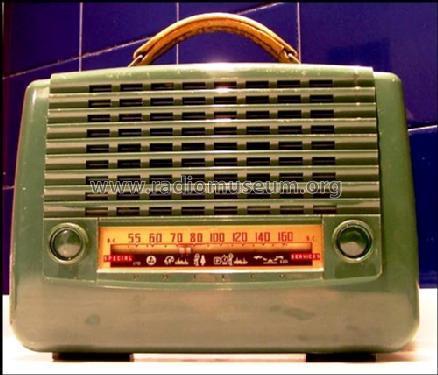

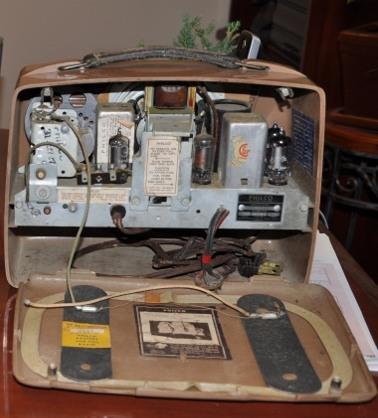

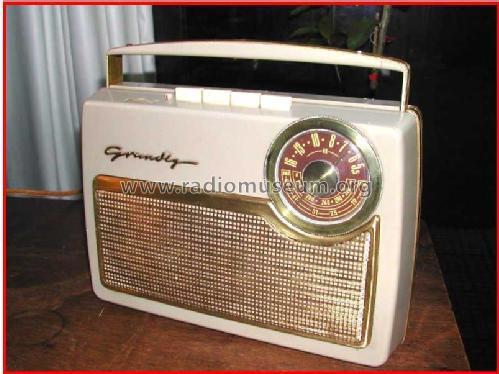

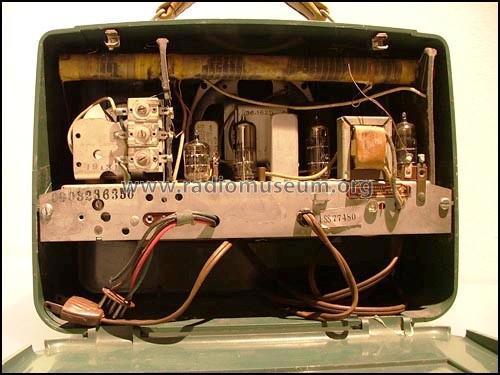

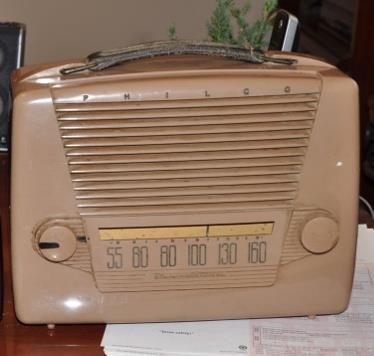

И, в заключение, несколько фото наиболее типичных представителей ламповых переносных приёмников после 1950г.
И
И пришёл вечер и настала ночь.
Начало заката ламповой эпохи и рассвета эпохи транзисторной
После пальчиковых ламп неутолённая жажда миниатюризации требовала новых шагов. Которыми стали разработка нового стандарта и линеек сверхминиатюрных ламп, диаметром 12мм, 9мм и даже 7мм и длиной без выводов 38мм. Размеры техники существенно уменьшались не только за счёт миниатюрности самих ламп, но и благодаря отсутствию необходимости в панельках так как лампы имели гибкие проволочные выводы вместо цоколя и прямо впаивались в схему. Отсутствию панелек и сопутствующих контактов благоприятно сказывалось на надёжности и на ударо-вибростойкости. Да и сами лампы были существенно лучше в этом плане благодаря более компактной и жёсткой конструкции электродов. В целом это была вершина в техническом и инженерном плане в области лампостроения. И конечно на западе конструкторы переносного лампового радио никак не могли устоять перед таким соблазном сделать действительно карманный радиоприёмник. И их было не просто много а очень много за те немного лет, что вакуум ещё был ведущим способом получения среды где можно было управлять электронами. К великому сожалению и увы неизвестно ни одного отечественного бытового радиоприёмника где бы использовались эти шедевры вакуумной технологии. И это несмотря на то, что именно в Союзе были изобретены и производились сверхминиатюрные лампы совершенно новой, не имеющей за рубежом аналогов конструкции и технологии - стержневые.
http://ru.wikipedia.org/wiki/Стержневая_радиолампа
Имевшие ещё на порядок более высокие механические параметры и устойчивость. Именно они применялись в первых космических аппаратах. Но тут уж сказались как раз издержки социализма в полный рост, когда на бытовую аппаратуру шли откровенные отходы от военки, бал правил дефицит, а новые разработки актуальные для военки просто запрещено было использовать в ширпотребе. Да собственно полной линейки именно для бытового радио разработано так и не было.
Состав серии сверхминиатюрных ламп используемой в батарейных приёмниках:
1V6– триод-пентод, преобразователь. http://www.nj7p.org/Tube4.php?tube=1v6
1AH4– варимью пентод. http://www.nj7p.org/Tube4.php?tube=1ah4
1AJ5– диод-пентод. http://www.nj7p.org/Tube4.php?tube=1aj5
1AG4– выходной пентод. http://www.nj7p.org/Tube4.php?tube=1aj5
Были даже среди сверхминиатюрных такие уникальные монстры как триод-гептод. Но бытовых приёмников с его применением обнаружить пока не удалось, только в какой-то видимо военной портативной радиостанции.
