История карманного радио
Шрифт:

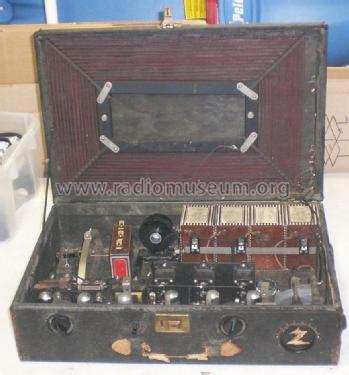

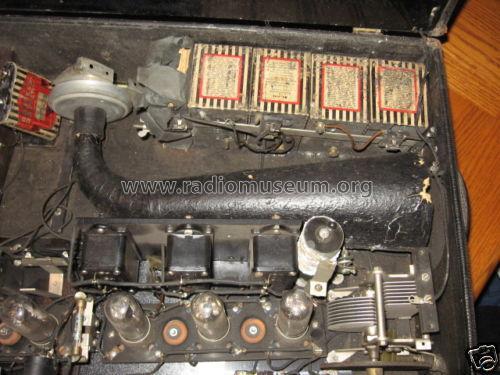

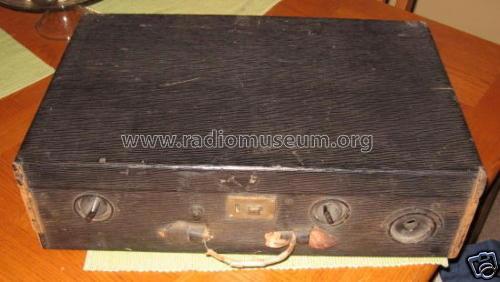

ZenithCompanion Portable
Подробнее
http://www.radiomuseum.org/r/zenith_companion_portable.html
И фото тех лет о роли переносного радио в тогдашней интимной жизни.
Все эти первые попытки трудно укладывались в понятие мобильности из-за технического несовершенства первых радиоламп, которые хотя и были батарейными, но потребление энергии у них было более чем прожорливое. Напряжение накала составляло 4-5 вольт при токе до одного ампера, анодный ток до десяти миллиампер. Поэтому вес батарей одних только был просто удручающий.
По настоящему эра переносных радиоприёмников стартовала во-первых с началом супергетеродинной эпохи и, во-вторых, и это основное, с прогрессом в деле вакуумных ламп, с появлением специальных экономичных серий предназначенных для питания от батарей. Эти лампы уже были рассчитаны на напряжение накала 1.5 вольта, то есть напряжение одного гальванического элемента, и ток накала всего 0.1 а то и 0.05 ампера. Анодные токи тоже снизились до 1-2 ма при том что усилительные и частотные характеристики значительно улучшились.
Развитие технологий позволило также уменьшить габариты аппарата, появились уже приемлемые громкоговорители с постоянными магнитами. И вот она мечта любителя радио желающего иметь его под руками везде и всегда начала вырисовываться.
Я неслучайно постоянно упоминал о главном назначении переносного радио как атрибута пикников. Это действительно так, первой целью его применения было именно это. Даже внешний вид и конструкция долгое время, вплоть до 50-х годов была ориентирована именно на это их использование. И за этот типичный внешний вид, за переносным радио 30-х 40-х годов закрепилось название "Picnic box"
Типичная схема таких аппаратов была выполнена на наборе ламп:
1A7G– гептод, преобразователь
1N5G– пентод ПЧ
1H5G– триод/диод, детектор/1-й УНЧ
1A5G– выходной УНЧ
117Z6G– кенотрон, накал 117вольт, для питание от сети. (Очень удобно для американской сети 120 вольт)
Пример схемы Zenith 4K402D: http://www.nostalgiaair.org/Resources/download.asp?FN=\M0024857.pdf
Входным контуром служила рамочная антенна.
Диапазон обычно один - средневолновый 520-1600кгц.
Типичный представитель этого класса 1939г

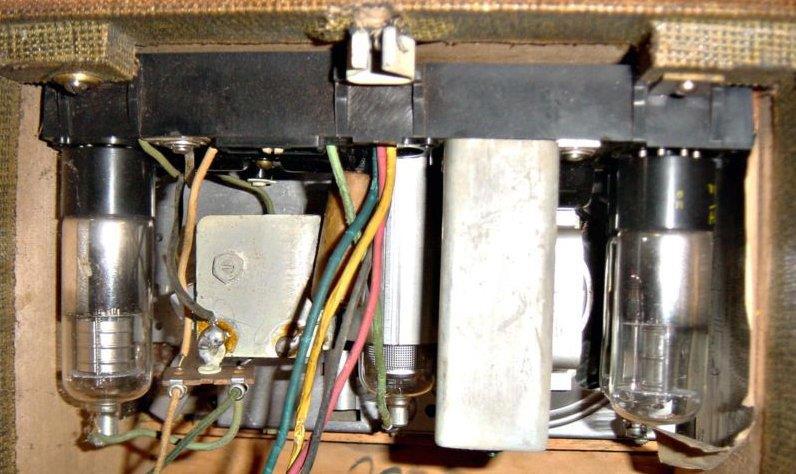

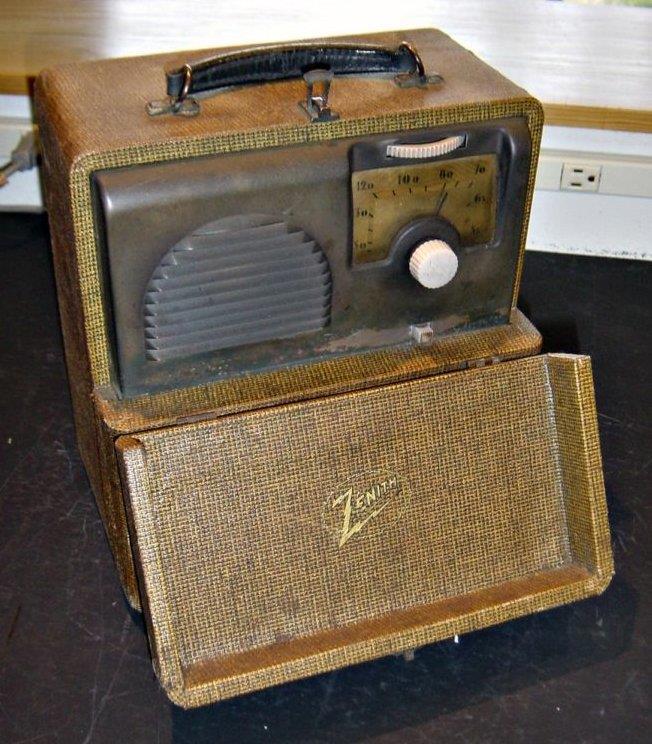

Zenith 4K402D

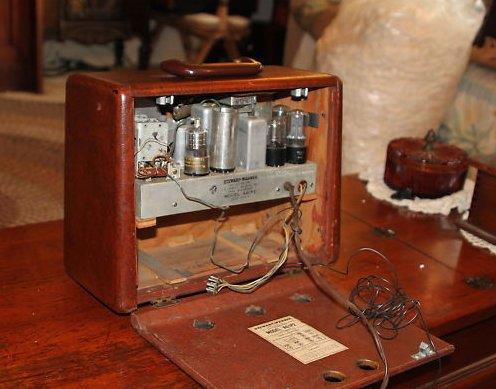

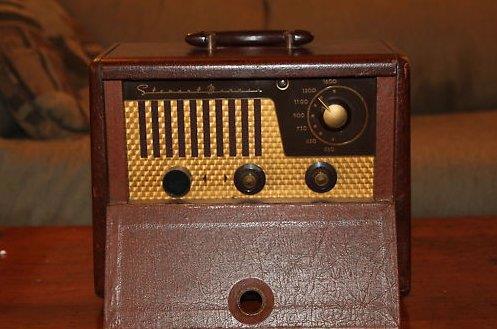

Stewart Warner A61P2
Выпущен
А вот те самые "Picnic box"– родоначальники дизайна первого семейства мобильного радио:
И наконец настал тот час.. (с) Три мушкетёра.
Пришла новая эра. Это свершилось.
В конце 30-х RCA представила новые миниатюрные лампы, ставшие в последующем мировым стандартом, и, к сожалению, последним словом в лампостроении, в журнале "Электроника". Первые пальчиковые лампы,такие как 6J6 VHF - двойной триод, были внедрены в 1939 году. А уже к 1940-му была разработана полная линейка ламп для батарейных сверхэкономичных радиоприёмников. Теперь по настоящему заимевшими возможность стать "карманными". Основанием, этих ламп, являются 7-контактный B7G цоколь, а чуть позже 9-контактный B9A (Новаль). Контакты расположены равномерно по кругу в 8 или 10 равномерно расположенных позиций, с одной пропущенным контактом, что позволяет установку лампы в панельку только в одной ориентации.
Первой серией для батарейных приёмников были:
1R5– пентагрид
1T4– варимью пентод
1S5– диод/НЧ пентод
1S4– выходной НЧ пентод, накал 0.1а.
3S4– то же, но накал 0.05а как у остальных ламп в серии.
Их советскими аналогами вышедшими на более чем 10 лет позже были 1А2П, 1К2П, 1Б2П, 2П2П. А в это время наша доблестная радиопромышленность гордо билась над внедрением другой сверхминиатюрной серии отечественных радиоламп - "малгабов"
В дальнейшем эта серия модернизировалась, в основном для улучшения ВЧ характеристик и более мощного УНЧ. На замену им пришли:
1L6 (способна работать на всех КВ вплоть до 13м,
1R5 максимум 10Мгц)
1U4 ВЧ пентод с короткой характеристикой. Тем не менее применяется массово в ПЧ.
1U5 то же что и 1S5, другая цоколёвка. Разница с 1S5 так и не выяснена
3V4 то же что и 3S4 но может работать в более широких режимах напряжений анода.
Как в локтале, ножки пальчиковых ламп жесткие, вплавленные в дно стеклянной оболочки и подключаются непосредственно в панельку. Однако, в отличие от всех своих предшественников, миниатюрные лампы не оснащены отдельным цоколем. Цоколь является неотъемлемой частью стеклянной оболочки. Отпай для откачки воздуха сделан в верхней части трубки, придавая ему характерный внешний вид. Более одной лампы могут быть включены в один баллон. Конфигурация двойного триода встречается особенно часто. Семи-девяти-контактные лампы были обычным делом, хотя и миниатюрные лампы с большим числом контактов, таких как серия Compactron, были позже введены, и могла вместить до трех усилительных элементов.
