История карманного радио
Шрифт:
В это же период времени начали робко появляться первые, ещё неуклюжие и низкочастотные транзисторы. И немедленно они начали применяться в переносных, точнее карманных приёмниках. Сперва совместно с ещё внеконкурентными по частоте лампами был потеснён выходной УНЧ, затем и предварительный.
А затем..... А затем настало Н И Ч Е Г О для ламп.
Конец их накатил с неизбежностью японского цунами. К 1960г лампы первыми были полностью вытеснены сначала из портативных радиоприёмников.
В заключение несколько примеров сверминиатюрных карманных радиоприёмников, последних представителей эпохи лампового радио.
Для сравнения:
Размер самого распространённого карманного приёмника Селга был 190х100х46мм,
один самых малых - Планета, Нева - 150х95х38.
Emerson 838
1952г.
Лампы 1V6, 1AH4, 1AJ5
2 транзистора в выходном УНЧ. (с 1955г)
Диапазон: СВ
ПЧ: - 455кгц
Батарея: 4в накал + 45в анод
Динамик: 70 мм
Размеры: 175 х 120 х 50 мм.

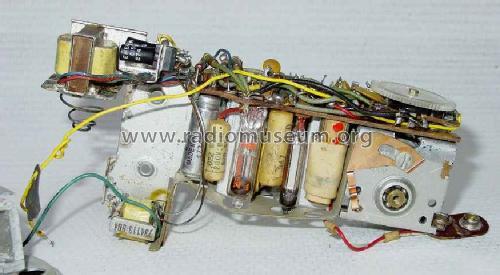

Emerson 856
1956г.
Лампы 1V6, 1AH4, 1AJ5
Диапазон: СВ
2 транзистора в выходном УНЧ.
ПЧ: - 455кгц
Батарея: 4в накал + 45в анод
Размеры: 152 х 102 х 38 мм.
Emerson 856

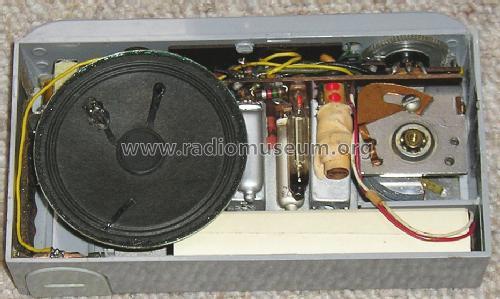

Emerson 747
1953г.
Лампы 1V6, 1AH4, 1AJ5, 1AG4
Диапазон:
ПЧ: - 455кгц
Батарея: 1.5в накал + 67.5в анод
Динамик: 70 мм
Размеры: 155 х 90 х 38 мм.
Emerson 747
(Из моей коллекции)

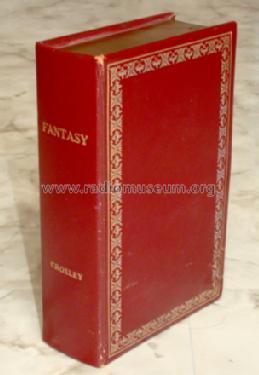

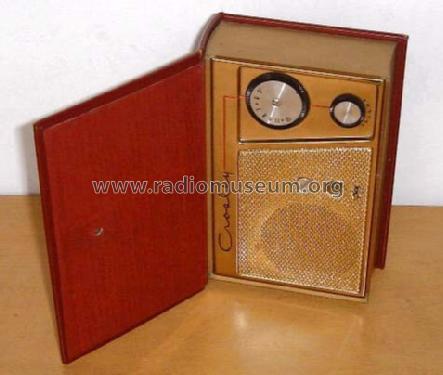

И этот интересный приёмник в сувенирном оформлении в виде книжки.

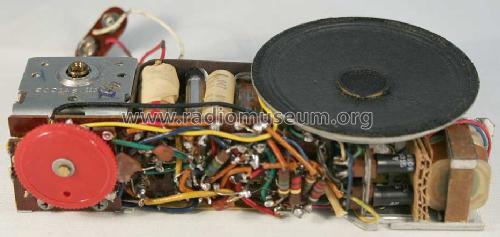

Crosley JM8MN
1956г.
Лампы 1V6, 1AH4, 1AJ5
2 транзистора 2N109 в выходном УНЧ.
Диапазон: СВ
ПЧ: - 455кгц
Батарея: 3.75в накал + 45в анод
Размеры: 178 х 112 х 48 мм.
Crosley JM8MN
(Из моей коллекции)
Хочу отметить, что большинство из карманных приёмников на приведенных выше фото (и ещё много других) имеются в моей коллекции, полностью восстановленные в рабочем состоянии.
А дальше были только транзисторы.
Но это уже другая эпоха и история.

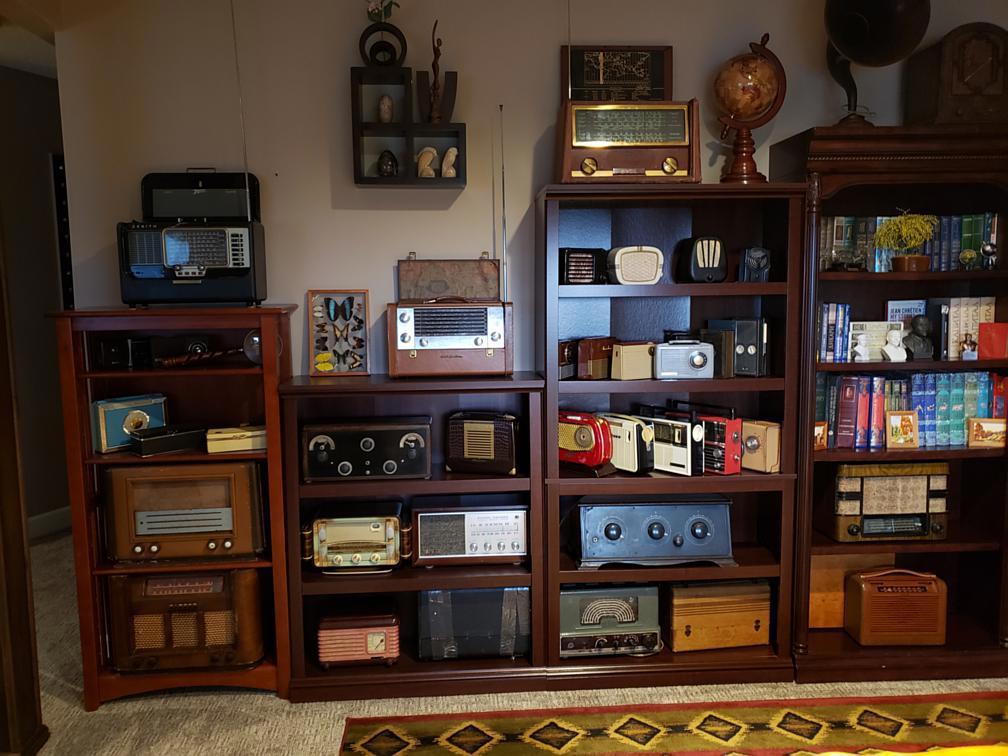

Мой маленький домашний музей
