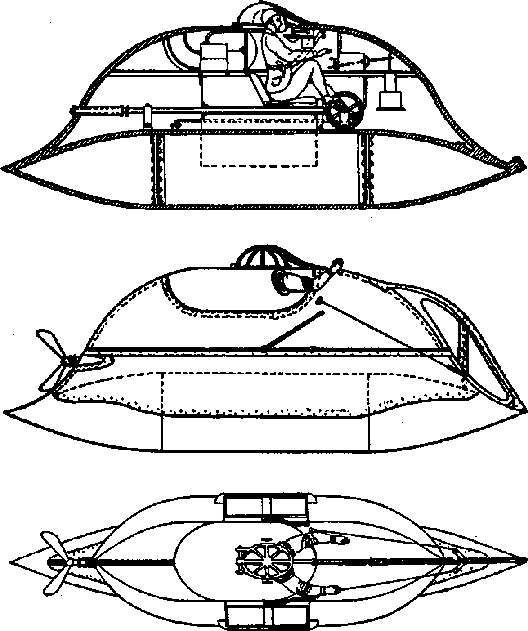

Свою первую подлодку — «Подаскаф» — Джевецкий спроектировал в 1876 году. Строительство ее осуществлял завод Бланшарда в Одессе с конца 11877 г. и закончил к августу 1878 г.
Это было крошечное судно своеобразной формы, с корпусом из листовой стали. Его длина, ширина, высота составляли 4,5x1,5x2 м, водоизмещение около 2-х тонн. Гребной винт имел привод велосипедного типа с педалями для ног. Кроме винта, гребной вал одновременно приводил в движение маленький насос, непрерывно удалявший из лодки испорченный воздух.
Вся нижняя часть корпуса представляла собой балластную цистерну, над которой размещался резервуар со сжатым
Сжатый воздух использовался для продувания водяного балласта при всплытии, а также для обеспечения дыхания человека в подводном положении. Этого запаса воздуха в лодке хватало не более, чем на 20 минут пребывания под водой.
В верхней части корпуса имелся круглый вырез, закрытый стеклянным колпаком высотой 20 см, внутри которого помещалась голова человека, сидящего внутри. Для предохранения от повреждений колпак закрывала снаружи крестовина из толстой проволоки. В полупогруженном состоянии на поверхности оставался только этот колпак, сквозь который водитель наблюдал за морем и береговыми ориентирами.
На высоте плеч в обшивке были прорезаны два круглых отверстия, которые изнутри закрывались герметическими крышками на барашках. Снаружи к этим отверстиям крепились резиновые рукава с перчатками.
Уравняв давление внутри лодки с забортным, можно было открыть крышки и, всунув в них руки, производить операции за бортом.
Оружие лодки (мина) состояло из двух связанных между собой контейнеров содержащих по 25 кг динамита [68] каждый, имевших воздушные присоски для прикрепления к днищу атакуемого корабля. Они были вделаны в борта лодки ниже стеклянного колпака. Используя рукава, подводник должен был снять контейнеры, присоединить их к подводной части атакуемого судна, затем отойти на безопасное расстояние и взорвать мину с помощью электрического запала, провод к которому разматывался изнутри лодки.
68
Динамит изобрел Альфред Нобель в 1867 году.
Для управления по курсу в носовой части корпуса был установлен вертикальный руль обычного типа. Его румпель имел две рукоятки, поворачивая их подводник осуществлял перекладку руля.
Лодка проходила испытания в течение 5 месяцев на Одесском рейде. Перед членами специальной комиссии Джевецкий взорвал миной стоявший на якоре плашкоут. После этого главный командир Черноморского флота и портов адмирал Н. А. Аркас (1816–1881) возбудил ходатайство перед Морским ведомством о целесообразности постройки таких лодок для использования их в прибрежной зоне против кораблей противника. Однако Морское министерство оставило проект Джевецкого без внимания.
Ни обтекаемый корпус,
Эту лодку Джевецкий построил в Петербурге на Невском заводе в 1879 году.

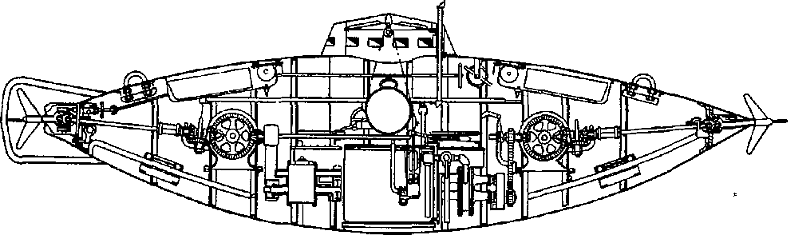

Подводная лодка второй модели имела длину 19 футов (5,8 м), ширину 4 фута (1,22 м), высоту 5 с половиной футов (1,83 м), водоизмещение 6 тонн. В поперечном сечении ее форма была близка к треугольнику, обращенному вершиной вниз.
Её экипаж (4 человека), помещался в середине корпуса на скамейке, двое лицом к носу, двое — к корме. Нажимая ногами на педали, подводники вращали два гребных винта, соединенных с гребным валом при помощи шарнира. При этом кормовой винт мог поворачиваться в горизонтальной плоскости (для изменения курса), а носовой — в вертикальной плоскости (для создания дифферента на нос или на корму и, соответственно, для погружения либо всплытия). Скорость хода достигала 3 узлов (5,6 км/час).
Головы всех четырех членов экипажа находились в шестигранном куполе, снабженноми иллюминаторами с толстыми стеклами. В передней части этого купола помещался неподвижный призматический перископ Доденара с увеличительным стеклом в его нижней части. На лодке была предусмотрена регенерация воздуха. Для этой цели имелся воздушный насос с приводом от гребного вала. Насос прокачивал выдыхаемый воздух через раствор едкого натрия, поглощавший углекислоту. Очищенный воздух снова подавался в отсек. К этому воздуху через определенные промежутки времени добавлялся сжатый кислород из баллона.
Вооружение составляли две всплывающие мины весом в 2 пуда (32 кг) каждая, снаряженные динамитом и соединенные между собой тросом. Они находились впереди и позади наблюдательной башенки в особых медных чашках, закрывавшихся створчатыми дверцами на шарнирах. Рукава, прикрепленные к рубке, исчезли. Мины можно было легко отсоединить изнутри корпуса. С обеих сторон каждой мины были прикреплены резиновые подушки, наполненные сжатым воздухом. Эти подушки заставляли мины всплыть и задержаться под днищем вражеского корабля.
Вскоре после постройки лодка прошла испытания на озере в Гатчине, где с ней ознакомился царь Александр III. Погружение субмарины и ее маневрирование под водой произвело сильное впечатление на «гатчинского затворника» и его супругу. К тому же хитрый изобретатель догадался взять с собой в лодку большой букет свежих орхидей, который он преподнес царице со словами «C'est le tribut de Neptune a Votre Majeste» (Это дар Нептуна Вашему Величеству).
«Политес» дал прекрасный результат. Император немедленно приказал присутствовавшему в свите военному министру П. С. Ванновскому построить 50 таких субмарин — первую в России и в мире серию — для прибрежной подводной обороны Кронштадта и Севастополя [69] . Сам изобретатель получил в награду 100 тысяч рублей!
69
Таким образом, слова Г. М. Трусова о том, что «опытами Джевецкого заинтересовалось Военное ведомство» (см. Трусов, с. 75), не соответствуют действительности.
