История подводных лодок 1624-1904

Тарас Анатолий Ефимович

Вот как сообщал об этом судне один английский журнал того времени:

«Изобретатель доктор Пайерн не только открыл средство для опускания на дно моря и работы там в течение желаемого времени, заменяя химическими реагентами поглощенный кислород. Он открыл также способ управления лодкой с помощью пара с такой же легкостью, как если бы это было на поверхности. Он может начать рейс на своей лодке из любого порта во Франции и достичь берегов Англии, идя все время в подводном положении».

Цилиндрический корпус «Пирогидростата» с овальными оконечностями был построен из железа.

Он имел четыре поперечные переборки, платформы в двух отсеках и шлюзовую камеру для выхода и возвращения водолазов. Паровая машина размещалась в корме, она приводила в движение двухлопастный гребной винт. Пар для нее вырабатывали два котла. Один был обычным, он использовался для плавания на поверхности воды. Другой котел работал в подводном положении. В его герметичной топке сжигалось специальное топливо (спрессованные брикеты смеси селитры с углем), при горении выделявшее кислород. Одновременно в топку подавалась пресная вода.

Водяной пар и продукты сгорания топлива направлялись в паровую машину. Оттуда, завершив работу, они отводились за борт через невозвратный клапан, не позволявший морской воде заливать топку.

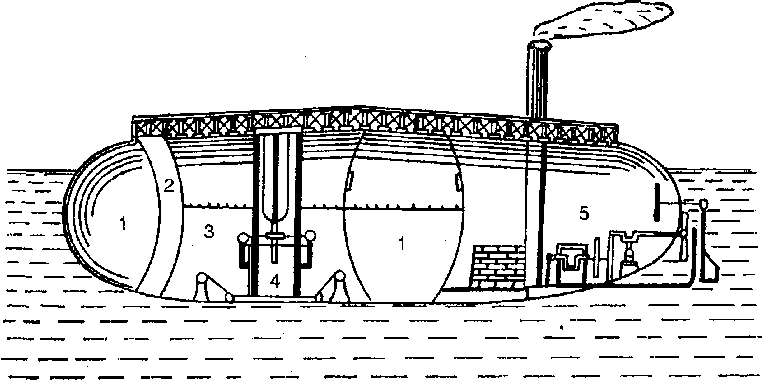

Схема устройства «Пирогидростата». 1 — резервуары сжатого воздуха; 2 — промежуточный отсек; 3 — рабочий отсек; 4 — шлюзовая камера; 5 — машинно-котельное отделение

Для управления по курсу использовался вертикальный руль, а маневрирование по глубине производилось приемом воды во внутренние балластные цистерны, либо ее откачкой.

В ходе испытаний быстро выяснились недостатки конструкции. Селитра (т. е. окисел азота), соединяясь при подогреве с водой, давала азотную кислоту — чрезвычайно агрессивное вещество, разрушавшее металлические части котла и машины. Кроме того, управление процессом горения при одновременной подаче воды прямо в топку оказалось очень сложным. Отвод парогазовой смеси за борт на глубине представлял большую трудность. Ко всему прочему, пузырьки смеси не растворялись в забортной воде и демаскировали лодку на поверхности воды.

После нескольких аварий силовой установки изобретатель больше не пытался плавать под водой с помощью паровой машины, сохранив ее только для надводного хода. Далее он использовал свой «Пирогидростат» в качестве самоходного водолазного колокола. Тем не менее, в истории подводного судостроения была открыта новая страница. Впервые удалось практически применить на подводной лодке двигатель с механическим, а не ручным приводом.

Подводная мортира Нэсмита (1856 г.)

Британский инженер Джеймс Нэсмит (James Nasmyth; 1808–1890) спроектировал в 1855 г., а в следующем году построил большое деревянное подводное судно [70] . В движение его приводил гребной винт, работавший от паровой машины.

Якобы оно развило на испытаниях скорость 10 узлов (что, вообще говоря, представляется весьма сомнительным). Длина судна составляла 70 футов (21,3 м), ширина 12 футов (3,6 м), высота около 20 футов (6 м). Экипаж включал четырех человек.

70

Д. Нэсмит

был шотландец, окончил Эдинбургский университет, с 1839 г. постоянно проживал в Манчестере. Он прославился как талантливый инженер-изобретатель. В 1839 г. Нэсмит создал паровой молот, получивший широчайшее применение на заводах всего мира. Позже он изобрел машину для нарезания гаек, гибкий вал для вращения малых сверл и многое другое. С 1860 г. он увлекся астрономией, в которой сделал ряд открытий.

На поверхность воды выступали лишь труба парового котла и верхняя часть корпуса. Чтобы обеспечить неуязвимость от вражеской артиллерии, стенки судна были сделаны очень толстыми (из тополя, который плохо горит и отличается упругостью). Сбоку и сверху их толщина составляла по 4 фута (1,22 м). Внутреннее пространство представляло собой один отсек шириной 146 см, где размещались паровой котел с машиной и три члена экипажа из четырех. Четвертый был рулевым. Он находился в рубке, устроенной в толще верхней палубы и снабженной зеркалами в куполе (с помощью которых он наблюдал за поверхностью моря), а также приспособлениями для подачи сигналов машинной команде.

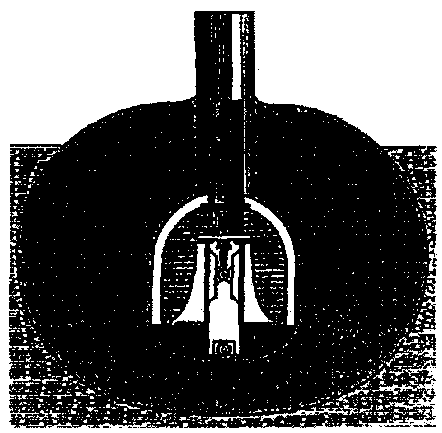

Разрез субмарины Нэсмита

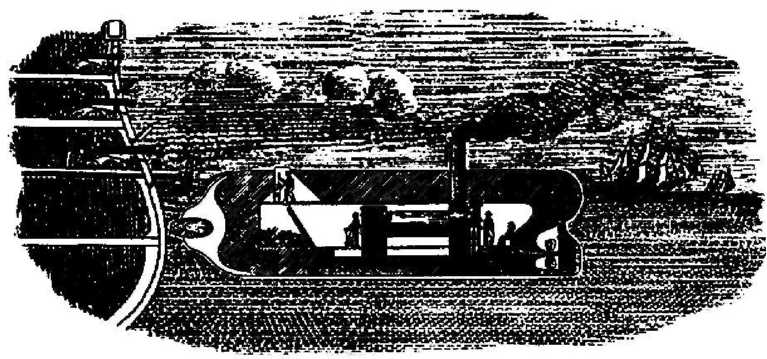

Подводная мортира Нэсмита

К носовой части судна была прикреплена специальная наделка, внутри которой помещалась короткоствольная пушка крупного калибра, применявшаяся только в подводном положении. Идея заключалась в том, чтобы подойти к вражескому кораблю почти вплотную и пробить снарядом этой пушки его подводную часть.

Однако размещение паровой машины, питаемой углем, в ограниченном объеме подводного корабля отрицательно сказалось на условиях обитаемости (жара и трудности с воздухом для дыхания). А подводная пушка была однозарядной. Следовательно, боевая эффективность субмарины Нэсмита являлась крайне низкой. В состав британского флота она зачислена не была.

«lctineo-2» Монтуриоля (1864 г.)

2 октября 1864 г. в Барселоне была спущена на воду вторая субмарина Нарсисо Монтуриоля — «Иктинео-2», начатая постройкой в 1862 году.

Эта лодка водоизмещением 65 тонн своей формой повторяла первую субмарину изобретателя, но была больше ее в два с половиной раза: длина 17 метров, наибольшая ширина и высота 3,5 метра. Горизонтальный и вертикальные рули размещались в корме, там же находился гребной винт.

Погружение осуществлялось следующим образом. Сначала забортной водой заполняли балластные цистерны (конструктор называл их «камеры плавучести»). С их заполнением лодка еще удерживалась на поверхности моря, но после приема воды в «плавательные пузыри» (прообраз уравнительных цистерн) она переходила в погруженное положение.
