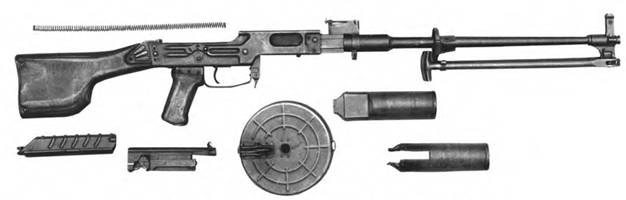

Неполная разборка 7,62-мм ручного пулемета Константинова 2Б-П-25.
Прицел 7.62-мм автомата Константинова АКС 2Б-А-4.
Прицел 7,62-мм автомата Константинова 2Б-А-40.
Два образца опытных дисковых магазинов емкостью 75 патронов (вид снизу) к 7,62-мм ручному пулемету
Опытные образны секторных магазинов к 7,62-мм ручному пулемету Константинова 2Б-П-40 (вид спереди): слева — двухрядный емкостью 40 патронов; справа — четырехрядный емкостью 75 натронов.
Комплекс Коробова, также состоял из двух видов оружия. Его доработанный автомат ТКБ-517 имел и некоторые характерные особенности. Изменилась конфигурация рычажного замедлителя, ставшего более надежным. С переходом изготовления ствольной коробки из двух равных — щек*, выполненных методом штамповки из стального листа толщиной 1,5 мм с последующей сборкой на заклепках была упрочнена ее конструкция. Весьма оригинально в модернизированном образце автомата Коробова был выполнен новый открытый прицел с качающимся целиком, который фиксировался по лункам на стенке ствольной коробки (аналогично конструкции предохранителя-переводчика на автомате АК), что намного упростило установку прицела, позволяя стрелкам выставлять требуемую дальность только на слух — но щелчкам. Для улучшения теплоотдачи ствола цевье в автомате Коробова было выполнено штампованным из стального листа с вентиляционными отверстиями (хотя такая особенность. как изготовление цевья из металла значительно ухудшало обращение с оружием, особенно в зимнее время). Ручной пулемет Коробова ТКБ-523 был во многом конструктивно аналогичен автомату, отличаясь от него /шиной ствола, формой приклада и емкостью магазина (75 патронов). Оружие конструкции Коробова в процессе испытаний показало наибольшую живучесть узлов и деталей.

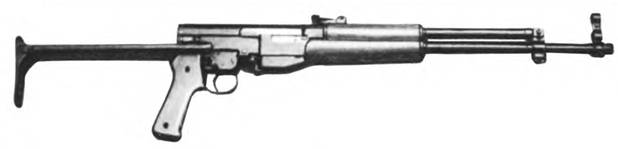

Автоматы Симонова АС-106-11-56 (со складным металлическим прикладом) и АС-107-11-56 (с деревянным прикладом) конструктивно продолжали линию, развитую С.Г. Симоновым в своем самозарядном карабине СКС. Так же как и в карабине. автоматика оружия работала по принципу отвода пороховых газов из канала ствола, а запирание осуществлялось перекосом затвора. Однако в новых образцах автоматов Симонова имелись и оригинальные решения. Так, конструкция ствольной коробки отличалась компактностью, за счет переноса возвратной пружины на шток газового поршня (длина ствольной коробки составляла 45 % длины ствола). Хотя к этому времени размещение возвратной пружины было явным анахронизмом. Уже имелся печальный опыт размещения возвратной пружины в ручном пулемете Дегтярева (ДП) непосредственно под стволом, что резко снижало ее живучесть, когда она под влиянием высокой температуры нагретого ствола давала осадку и пулемет допускал частые отказы при стрельбе. Этот недостаток пришлось исправлять в модернизированном пулемете Дегтярева (ДПМ), перенеся возвратную пружину в стольную коробку. К еще одной из особенностей автоматов Симонова относился и агрегатный ударно-спусковой механизм, собранный в едином съемном узле, что значительно упрощало обслуживание оружия в полевых условиях. Однако ненадежная работа автоматики заставила досрочно снять оружие Симонова с испытаний. Ручной пулемет Дегтярева-Гаранина КБ-П-790 также являлся доработанным образном, принимавшим участие в полигонных испытаниях 1956 г. Его автоматика работала но принципу использования отдачи полусвободного затвора с рычажным замедлителем. Патронник имел канавки Ревелли. Питание ленточное (использовалась стандартная лента пулемета РПД на 100 патронов). После доработки этого образца у него повысилась надежность работы узлов и механизмов в затрудненных условиях; возросла живучесть; уменьшилось загрязнение подвижных деталей автоматики пороховым нагаром; снизилась возможность самовоспламенения патрона; оно стало удобнее в эксплуатации.

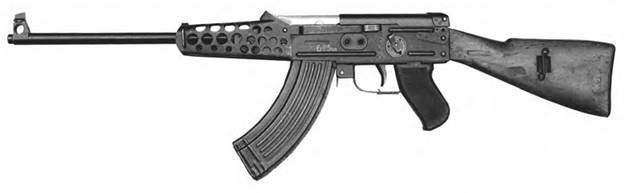

7,62-мм автомат Коробова ТКБ-317. Опытный образец 1955 г.

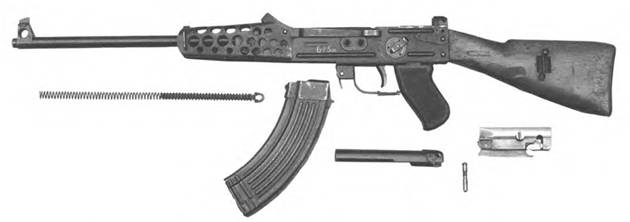

Неполная разборка 7,62-мм автомата Коробова ТКБ-517. Опытный образец 1955 г.
Рычаг прицельного приспособления 7,62-мм автомата Коробова ТКБ-517.

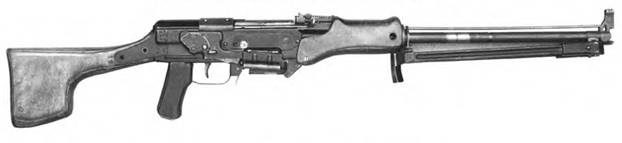

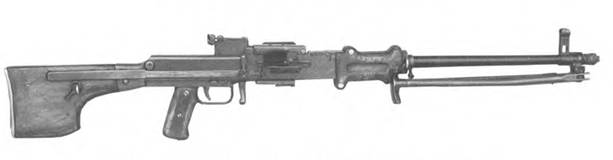

7,62-мм ручной пулемет Коробова ТКБ-523. Опытный образец.

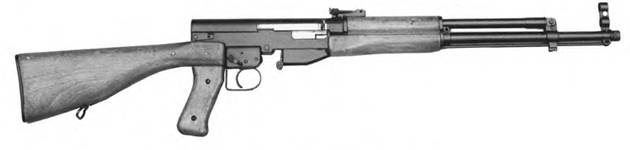

7,62-мм автомат С.Г. Симонова АС-106.Опытный образец 1956 г.
7.62-мм автомат Симонова АС-110-П-57 г. Опытный образец.
7,62-мм
В результате очень жестких полигонных испытаний было установлено следующее; «…Системы Константинова имеют преимущества перед остальными образцами по степени унификации деталей; кроме того, автоматы — по надежности работы в различных условиях эксплуатации, а пулеметы — по весовым характеристикам. Вместе с тем системы Константинова уступают другим образцам но остальным боевым и эксплуатационным характеристикам и имеют ряд серьезных недостатков, обусловленных конструктивными особенностями, устранение которых возможно только при коренной переделке образцов.
Пулеметы Дегтярева-Гаранина показали высокую надежность работы в различных условиях эксплуатации, но имеют низкую живучесть ствольной коробки и других деталей. а также ряд других существенных недостатков, устранение которых требует серьезной переделки образцов.
Кроме того, пулемет Дегтярева-Гаранина не имеет парного автомата. Поэтому доработку этого пулемета следует признать нецелесообразной».
Научно-технический комитет Арткома ГАУ 3 июля 1957 г. утвердил заключение НИПСМВО, в котором было зафиксировано:
«1..7,62-мм легкие автоматы конструкции Калашникова. Коробова, Константинова и Симонова, а также легкие ручные пулеметы конструкции Калашникова, Коробова. Константинова и Депярева-Гаранина но ряду боевых и эксплуатационных характеристик не в полной мере удовлетворяют ТТТ ТДУ…
2. Автомат и пулемет Калашникова и автомат и пулемет Коробова целесообразно доработать в направлении устранения недостатков, выявленных при настоящих испытаниях.»
Но, несмотря на столь однозначное решение ГАУ, продолжалась доработка оружия не только Калашниковым и Коробовым, но и Константиновым. Причем уже вскоре успехи Константинова были оценены должным образом и ГАУ в письме от 20.08.1957 г. разрешило ему продолжить участие в сравнительных испытаниях. Уже к сентябрю того же года на испытания смогли представить свои доработанные образны легких автоматов и ручных пулеметов М.Т. Калашников и А.С. Константинов. Г.Л. Коробов, занимавший второе место. к этому времени еще не закончил доводку своих изделий. Однако как было вскоре зафиксировано в отчете по испытаниям: «…Автоматы и ручные пулеметы конструкции Константинова после первых проверок были сняты с испытаний ввиду массового проявления слабых наколов (до 70 %) наряду со сквозными пробитиями капсюля патрона (до 50 %) из-за наличия большого отскока стебля затвора. Поэтому основная борьба развернулась между ижевским и тульским конструкторами.
13 январе 1958 т. начались повторные испытания доработанных 7,62- мм легких автоматов и ручных пулеметов Калашникова и Коробова, продолжавшиеся до марта.
Основной задачей, которую решала в процессе доработки своего оружия конструкторская труппа Калашникова, стало улучшение служебно-эксплуатационных качеств ручного пулемета за счет повышение прочности и надежности образца. Практически заново была переконструированы его отдельные узлы, так масса подвижных частей за счет утяжеления затворной рамы увеличилась с 483 до 527 г, что в немалой степени повлияло на повышение надежности этого оружия. Автомат Калашникова получил колоссальный запас по энергии, т. к. скорость прихода в крайнее заднее положение столь массивного ведущего звена автоматики (затворной рамы с затвором) составляла более 5 м/с. М.Т. Калашников мог снизить скорость затвора, улучшив таким образом кучность стрельбы автоматическим огнем, однако приоритет был отдан надежности работы автоматики.
Немаловажную роль в инженерных расчетах новой модели ручного пулемета сыграл Л.Г. Коряковцев. В пулемете усилили ствольную коробку. Крышку ствольной коробки, первоначально аналогичную штампованной крышке автомата А-55 с ребрами жесткости, с целью упрочнения также начали изготавливать из более толстого стального листа. Определенным технологическим изменениям подверглась затворная рама. Кроме того, с целью упрощения производства сошек методом штамповки они получили квадратное сечение. Новую, более удачную форму (обеспечивающую удобный упор для левой руки при стрельбе из положения лежа) приобрел приклад, конструкция которого во многом аналогична прикладу пулемета РИД. Для повышения меткости стрельбы прицел пулемета был снабжен перемещающимся целиком с механизмом внесения боковых поправок. Некоторые изменения были внесены и в автомат-получивший немного удлиненное цевье с тремя вентиляционными отверстиями.
Испытательный стенд-имитатор стрелка.

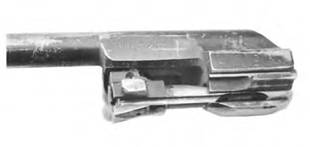

Затворная рама с затвором 7.62-мм автомата Калашникова АКМ.
В отчете полигона было зафиксировано: — В автоматах и особенно ручных пулеметах Калашникова, подвергшихся полному комплексу полигонных испытаний, также были выявлены существенные недостатки. Недостатки автомата могли быть устранены без особых трудностей, тогда как устранение недостатков пулемета, особенно по магазину, было сопряжено со значительными проблемами». Поэтому на заседании научно-технического комитета Арткома ГАУ было решено рекомендовать (после устранения ряда недостатков) легкие автоматы Калашникова для изготовления серии. а легкие ручные пулеметы Калашникова доработать для устранения выявленных при испытаниях недостатков и дополнительно проверить их после доработки с целью решения вопроса о возможности изготовления серии для войсковых испытаний.
