История русского автомата

Монетчиков С. Б.

Штык-нож 6x3 на дульной части ствола 7.62-мм автомата Калашникова АКМ.

7,62-мм ручной пулемет Калашникова РПК с барабанным магазином емкостью 75 патронов.

Конкурс достиг своей цели — был создан новый комплекс автоматического стрелкового оружия для стрелкового отделения, отличавшийся от всех предыдущих образцов максимальной простотой устройства, надежностью в эксплуатации. высокой технологичностью, низкой себестоимостью производства, войсковой ремонтопригодностью.

При сохранении основных положительных качеств автомата Калашникова (простота, надежность работы и удобство в обслуживании) в модернизированном автомате были существенно улучшены боевые и эксплуатационные характеристики. Масса, по сравнению с АК. уменьшилась почти на четверть (масса автомата АКМ без штык-ножа со снаряженным магазином из легкого сплава составляла 3,6 кг, а АКМС- 3,8 кг). Кучность боя при автоматической стрельбе улучшилась в 1,5–2 раза. Перевод производства автомата на новые упрощенные технологии позволил отказаться от изготовления деталей методом фрезерования из поковок, и практически полностью перейти на холодную штамповку из листовой стали, а часть деталей изготавливать из точных литых заготовок. Все эти мероприятия резко сократили расход дорогостоящих легированных сталей, при этом трудоемкость производства одного изделия снижена на 20 %, а расход металла — на 13 %.

И здесь уместно поподробнее рассказать о втором образце комплекса конструкции Калашникова — 7,62-м ручном пулемете РПК.

Пулемет состоял из следующих основных деталей и механизмов: ствола со стволыюй коробкой, с прицельным приспособлением, сошкой и прикладом; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно-спускового механизма; цевья; магазина (барабанного или коробчатого). В комплект пулемета входили: принадлежность, ремень для переноски; чехол и две сумки для магазинов.

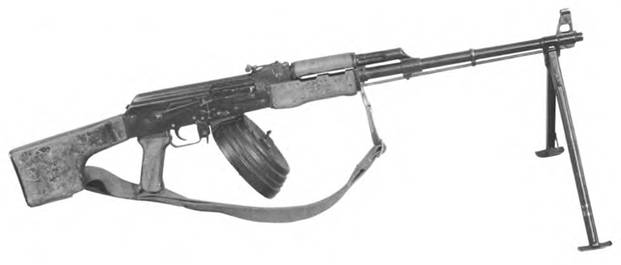

7,62-мм ручной пулемет Калашникова РПК с барабанным магазином емкостью 75 патронов на сошке.

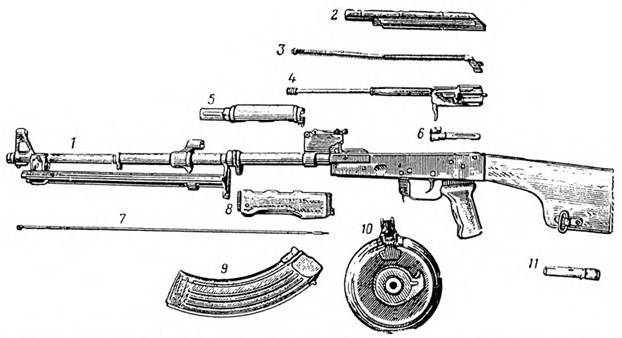

Основные части и механизмы 7.62-мм ручного пулемета Калашникова РПК и его принадлежности: 1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 — крышка ствольной коробки; 3 — возвратный механизм; 4 — затворная рама с газовым поршнем; 5 — газовая трубка со ствольной накладкой; 6 — затвор; 7 — шомпол;

8 — цевье; 9 — коробчатый магазин; 10 — барабанный магазин; 11 — пенал с принадлежностью.

Конструкция ручного пулемета РПК отличалось высокой живучестью и надежностью. Утолщенный массивный ствол позволял более интенсивный, чем автомат, огонь очередями — короткими (до 5 выстрелов), так и длинными (до 15 выстрелов), с возможностью непрерывной стрельбы до 200–250 выстрелов (после чего требовалось охлаждение ствола). Боевая скорострельность при стрельбе очередями составляла до 150 выстр мин, а при стрельбе одиночным огнем — до 50 выстр/мин. Длина хода нарезов ствола — 240 мм. Большая длина прицельной линии (555 мм при длине ствола 590 мм) обеспечила высокую точность стрельбы. Несъемную трубчатую двуногую сошку в ручном пулемете С-108-М в РПК заменили штампованной сошкой прямоугольного сечения с постоянной высотой линии огня (305 мм). Сошка, смонтированная на дульной части ствола, существенно повысила устойчивость пулемета при стрельбе. Пружинная защелка для скрепления ног в сложенном положении была перенесена с правой на левую ногу. Увеличенная емкость магазинов — 40-зарядного секторного и 75-зарядного барабанного — в немалой степени способствовали повышению боевой скорострельности. Возможность введения боковых поправок в прицеле РНК путем перемещения гривки целика маховичком в горизонтальной плоскости, позволила учитывать влияние внешних условий на меткость стрельбы, например, бокового сноса пули или выноса точки прицеливания по фронтально движущейся цели.

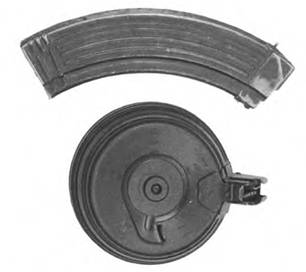

Магазины к 7.62-мм ручному пулемету Калашникова РНК: секторный — емкостью 45 натронов; барабанный — емкостью 75 патронов.

Вариант ручного пулемета Калашникова РПКС (со складывающимся на левую сторону ствольной коробки деревянным прикладом) созданный специально для ВДВ. имел высокую маневренность,

что было особенно ценно для десантников. Длина РПКС с откинутым прикладом составляла 10–40 мм, а со сложенным — всего 820 мм. Откидной деревянный приклад РПКС отличался от неподвижного приклада РНК наличием шарнира и подпружиненной защелки. У РИКС ствольная коробка сзади имела гнездо для левой защелки с пружиной, удерживающей приклад в сложенном положении; на правой стенке — вырез для правой защелки приклада и отверстие для нажима на правую защелку при ее утапливании; а на левой стенке — проушину для присоединения приклада в отверстие для переднего конца левой защелки. Наставление на РПК предписывало складывание приклада производить только при десантировании, а во всех остальных случаях, в том числе и при стрельбе, приклад должен был быть откинутым. Для складывания приклада необходимо было утопить левую защелку приклада выколоткой или пулей патрона через отверстие в правой стенке ствольной коробки и развернуть приклад влево до его фиксации левой защелкой в сложенном положении. А для откидывания приклада в боевое положение требовалось нажать пальцем руки на заднюю часть защелки с насечкой в левую сторону и повернуть приклад вправо до закрепления его правой защелкой в откинутом положении.

Трудоемкость производства РПК по сравнению с его предшественником — РПД снизилась на 40 %, а по одному из основных показателей, массы в боевом положении, ручной пулемет Калашников стал на 2 кг легче пулемета Дегтярева. Масса РПК со снаряженным барабанным магазином составляла 6,8 кг, а со снаряженным секторным — 5,6 кг, пулемета РПКС — 7,1 кг и 5,9 кг (соответственно). К одному из немногих недостатков РПК относилось недостаточная дальность эффективной стрельбы, хотя было заявлено, что но наземным целям наиболее действенным огонь является на расстоянии до 800 м. а по самолетам и парашютистам — до 500 м. Прицельная дальность в 1000 м была явно завышена по отношению к баллистическим качествам оружия.

Пулемет РПК также, обладал высокой дульной энергий — 1981 Дж. Поэтому при стрельбе из РПК 7,62-мм патронами обр. 1943 г. с пулей ПС (со стальным сердечником) было возможно пробитие стального шлема (каски) на дистанции 900 м; с бронебойно-зажигательной пулей БЗ — на расстоянии до 1100 м; бронежилета — на 600 и 1000 м (пулями ПС и БЗ) соответственно.

Советским конструкторам-оружейникам при создании нового комплекса «автомат + ручной пулемет» впервые удалось добиться столь высокой степени войсковой и производственной унификации нового оружия, когда коэффициент взаимозаменяемости составил в автомате по деталям и сборочным единицам 0,7. В автомате АКМ из 24 узлов и 95 деталей с АКМС было взаимозаменяемо 18 узлов и 92 детали, в РПК — с РПКС — из 33 узлов и 163 деталей — 28 и 90 соответственно. Всего же в рамках семейства оружия Калашникова (между автоматом АКМ и пулеметом РПК) полностью

унифицированными стали 10 узлов и 80 деталей. Полной взаимозаменяемостью без дополнительной подгонки обладали: магазины, мушка, переводчик-предохранитель; пружины — боевая, шептала, выбрасывателя; ствольная накладка, хомутик прицельной планки, выбрасыватель, подаватель магазина и другие детали. Подобная степень унификации различных образцов стрелкового оружия была достигнута благодаря колоссальным усилиям целого конструкторского коллектива, в который наряду с конструкторами-оружейниками входили и инженеры из аналитической группы КВ под руководством В.А. Харькова: Н.И. Ардашев, Ф.М. Дорфман, И.А. Чукавина.

Михаил Тимофеевич не без гордости вспоминал об этом: «Теперь уже сама конструкция модернизированной и унифицированной системы нашего оружия позволила сделать реальностью полную взаимозаменяемость, а весь технологический процесс обеспечивался максимальной точностью зазоров, размеров, допусков, тщательно просчитанных и обоснованных. Так замыкалась та цепочка от разработчика оружия до производства, о которой говорил Д.Ф. Устинов: унификация и стандартизация образцов и автоматизация производства оружия». За внедрение нового комплекса стрелкового оружия М.Т. Калашникову было присвоено почетное звание — Герой Социалистического труда.

На учениях.

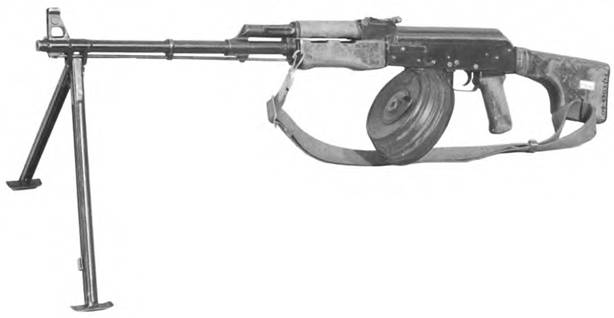

7,62-мм ручкой пулемет Калашникова РПК. 1965 г.

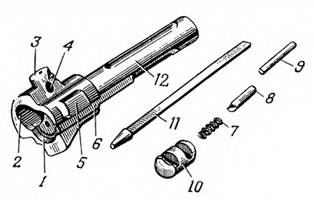

Затвор 7.62-мм автомата АКМ: 1 — вырез для дна гильзы; 2 — вырез для выбрасывателя; 3 — ведущий выступ; 4 — отверстие для оси выбрасывателя; 5 — боевой выступ; 6 — продольный паз для отражательного выступа; 7 — пружина выбрасывателя; 8 — ось выбрасывателя; 9 — шпилька; 10 — выбрасыватель; 11 — ударник: 12 — остов затвора.
