В отсеке, между шпангоутами №4а и 6, размещен фотоаппарат для перспективного воздушного фотографирования. Па правом и левом бортах отсека расположены фотолюки, открывающиеся с помощью электроприводов при фотографировании. В нижней части этого отсека расположена передняя нога шасси, закрывающаяся после уборки щитком и створками.
Шпангоуты № 6 и 10 ограничивают герметическую кабину летчика. Кабина летчика закрыта сверху остекленным фонарем, состоящим из козырька и сдвижной части. Лобовое стекло козырька выполнено из прозрачной брони с электрообогревом. За кабиной летчика, между шпангоутами №№ 10 – 14; 14 – 17; 17 – 19; 19 – 24 и 24 – 28, расположены отсеки мягких керосиновых баков, помещенные в специальных жестких контейнерах, являющихся частью конструкции фюзеляжа.
В
В отсеке между шпангоутами №№ 28 и 34 размещены два фотоаппарата для планового воздушного фотографирования. В нижней части этого отсека имеются два фотолюка, открывающиеся электроприводом при фотографировании. В хвостовой части фюзеляжа расположен отсек электро- и радиооборудования. Фюзеляж заканчивается управляемыми створками, между которыми расположен тормозной парашют ПТ-27, сбрасываемый в конце пробега.
Герметические кабины летчика и штурмана – вентиляционного типа, подача воздуха в кабины производится от 9-й ступени компрессоров двигателей через турбохолодильную установку ТХУ-1271Б (до самолета №0607 устанавливалась ТХА-300И), обеспечивающую необходимую температуру воздуха в кабинах.
Вход в кабину штурмана осуществляется через верхний люк с крышкой, открывающейся наружу. Фонарь летчика состоит из неподвижного козырька и сдвижной створки, для перемещения которой на бортах кабины и подфонарной раме фюзеляжа установлены направляющие рельсы.

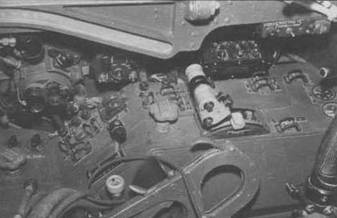

Приборная доска летчика самолета Як-27Р № 0710.

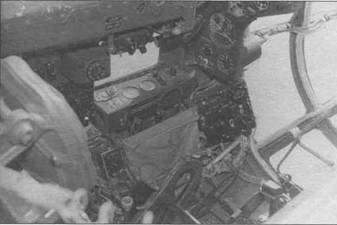

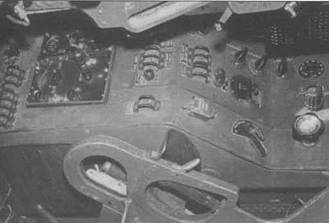

Левый борт кабины штурмана самолета Як-27Р№ 0710.
Правый борт кабины летчика самолета Як-27Р № 0710.

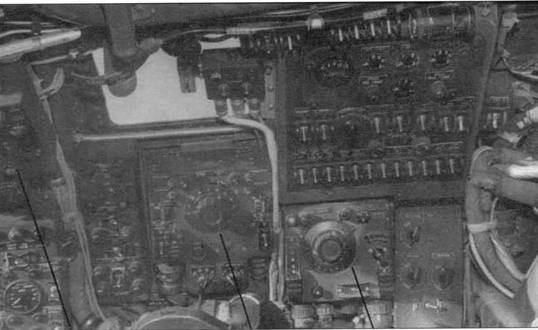

Фрагмент кабины штурмана.
В кабинах летчика и штурмана имеются катапультируемые сиденья, обеспечивающие покидание самолета экипажем при аварии в воздухе. Перед катапультированием летчик и штурман должны установить нога на подножки сиденья, сбросить фонарь при помощи кнопки аварийного сброса фонаря и крышку люка штурмана рычагом аварийного сброса крышки. Если при нажатии кнопки и рычага аварийного сброса фонарь или крышка люка не отделились от фюзеляжа, то для выстреливания необходимо предварительно вынуть воздушную предохранительную чеку из пироцилиндра при помощи рукоятки ручной разблокировки, расположенной на сиденье у заголовника.
Катапультирование каждого сиденья, осуществляется нажатием двух или одной ручек, расположенных на поручнях сиденья. Управление выстреливанием сидений имеет блокировку, устраняющую возможность одновременного катапультирования летчика и штурмана и столкновения их в воздухе при катапультировании. Освобождение от сидений в воздухе после катапультирования осуществляется с помощью автомата АД-3. Парашют раскрывается при помощи автомата КАП-3. В случае отказа КАП-3 летчик и штурман могут раскрыть парашют вручную.
Крыло – стреловидное двухлонжеронное, опирающееся на мощную поперечную балку, закрепленную в фюзеляже. Угол стреловидности крыла по линии 1/4 хорд равен 45
Относительная толщина профиля в направлении полета изменяется от 4,2% у корня до 5% на конце крыла. Для устранения срыва пограничного слоя на верхней и нижней поверхностях консолей установлено по одному аэродинамическому ребру. В консольной части каждой половины крыла за аэродинамическим ребром носки профилей крыла выдвинуты вперед на 250 мм и загнуты вниз на 100 мм. Это технические решение исключало концевой срыв потока, уменьшало лобовое сопротивление при полете на больших углах атаки, улучшало аэродинамические характеристики самолета при полете на потолке на скоростях, близких к минимальным, и аэродинамическое качество на крейсерских режимах полета. На задней кромке каждой консоли имеются отгибные ножи, служащие для устранения, «валежки» самолета.
На крыле установлены посадочные щитки-закрылки и элероны. Элероны с весовой и аэродинамической компенсацией смещены на 1,3 м от конца к оси самолета. Левый элерон снабжен управляемым триммером, а правый – отгибным ножом. Заканчивается крыло обтекателями подкрыльных ног шасси и законцовками. В носовой части каждого обтекателя с большим выносом вперед установлен противофлаттерный груз, состоящий из герметической трубы, являющейся баллоном сжатого воздуха, стального груза и наконечника с приемником воздушного давления ПВД-7 на правой консоли и заглушкой на левой.

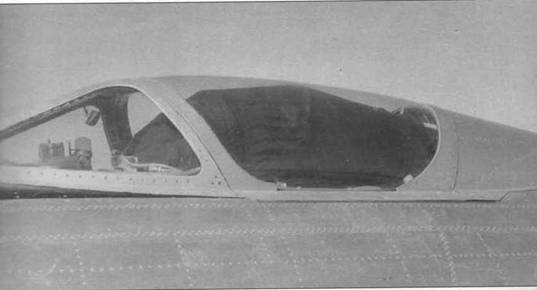

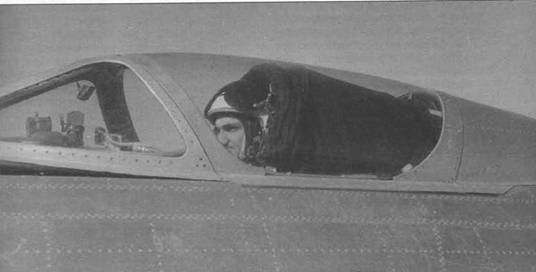

Фонарь летчика закрыт шторкой для слепых полетов. Самолет Як-27Р №0710.
Фонарь летчика с открытой шторкой для слепых полетов. Самолет Як-27Р№ 0710.

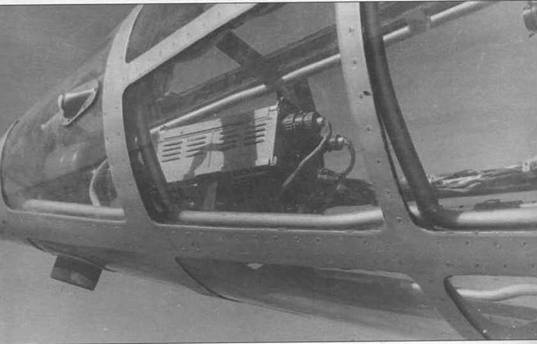

Установка магнитофона МИЗ-9 в кабине штурмана. Самолет Як-27Р№ 0710.

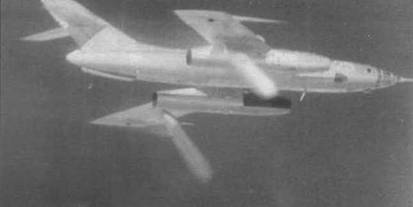

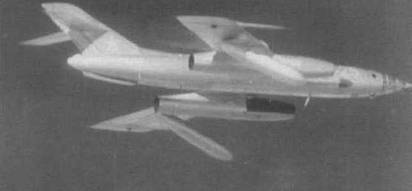

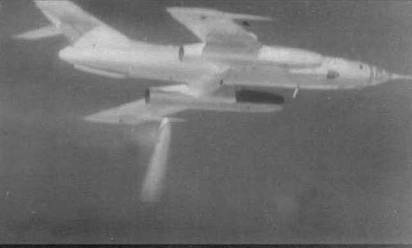

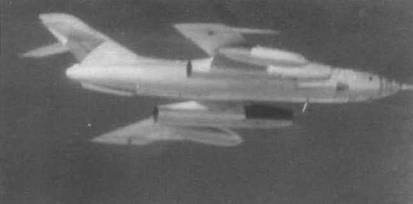

Фрагменты кинограммы сброса подвесных топливных баков.
Оперение – стреловидное с высоко расположенным управляемым стабилизатором. Стреловидность киля по линии 1/4 хорд 54 град., стабилизатора -55 град. Особенностью оперения является отсутствие триммера руля высоты и наличие управляемого стабилизатора. Диапазон изменения угла установки стабилизатора +4 град, относительно строительной горизонтали фюзеляжа.
Стабилизатор – двухлонжеронный, состоит из левой и правой половин, соединенных между собой поперечной балкой и траверсой механизма перестановки стабилизатора. Поперечная балка шарнирно укреплена на заднем лонжероне киля, и ось ее шарнира является осью вращения стабилизатора. Изменение угла установки стабилизатора обеспечивается вертикальным перемещением траверсы механизма перестановки стабилизатора, являющейся передним узлом крепления стабилизатора к килю. Механизм перестановки стабилизатора представляет собой винтовую и червячную пары, приводящиеся в движение гидромотором ГМ-36 через шестеренчатый редуктор.
