видеопамять служит для хранения изображения. От ее объема зависит максимально возможное полное разрешение видеокарты, т. е. А х В х С, где А – количество точек по горизонтали, В – по вертикали, С – количество возможных цветов каждой точки. Например, для разрешения и количества цветов 800 х 600 х 256 достаточно 512 Кб видеопамяти, а для 1024 х 768 х 65 536 (т. е. 1024 х 768 х 64 Кб) – 2 Мб. Таким образом, видеопамять отвечает за разрешение и цвет на экране вашего монитора. Практически все современные видеокарты выпускаются с объемом памяти 8, 16, 32 и 64 Мб;
видеоконтроллер отвечает за вывод изображения из видеопамяти, регенерацию ее содержимого, формирование сигналов
7
Ускоритель (accelerator) – набор аппаратных возможностей видеоадаптера (видеокарты), предназначенный для перекладывания части типовых операций по работе с изображением на встроенный процессор адаптера. Различаются ускорители графики (graphics accelerators) с поддержкой изображения отрезков, простых фигур, заливки цветом, вывода курсора мыши и т. п. и ускорители анимации (video accelerators) – с поддержкой масштабирования элементов изображения и преобразования цветового пространства. Для компьютерных игр используются ускорители трехмерной графики (3D-accelerators) с поддержкой многослойного изображения, теней и пр.
ЦАП (цифро-аналоговый преобразователь, DAC) служит для преобразования результирующего потока данных, формируемого видеоконтроллером, в уровни интенсивности цвета, подаваемые на монитор. Все современные мониторы используют аналоговый видеосигнал, поэтому возможный диапазон цветности изображения определяется только параметрами ЦАП. Стандартные ЦАП имеют разрядность 8x3– три канала основных цветов (красный, синий, зеленый, RGB) по 256 уровней яркости на каждый цвет, что в сумме дает 16,7 млн цветов;
видео-ПЗУ (Video ROM) – постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы и т. п. На современных картах устанавливаются электрически перепрограммируемые ПЗУ (Flash ROM), допускающие перезапись пользователем под управлением специальной программы из комплекта карты.
Режимы работы видеокарты
Различают два режима работы видеоадаптера: текстовый и графический.
В текстовом режиме на экране отображается текст в виде символов, внешний вид которых определяет знакогенератор карты. Каждому символу ставится в соответствие число – его порядковый номер в наборе матриц знакогенератора, что определяет раскладку таблицы символов. Всего таких символов в стандартной таблице 256, и нумеруются они от 0 до 255. Конкретное начертание набора называется кодовой страницей, а несколько таких наборов для различных режимов – символьной раскладкой, или набором для соответствующей национальной спецификации.
Графический режим предполагает изображение на экране монитора объектов произвольной формы и сложности. В графическом режиме изображение кодируется как набор пикселов.
По работе с видеосигналами видеокарты можно поделить на группы: TV-тюнеры (TV-tuner), фрейм-грабберы (frame grabber), преобразователи VGA-TV, MPEG-плееры (MPEG player) и др.
TV-тюнер – это устройство для преобразования аналогового
Фрейм-граббер позволяет дискретизировать видеосигнал, сохранить отдельный кадр в собственной памяти, вывести его для просмотра и записать на диск. При просмотре видео до захвата кадра используется режим «псевдореальное видео» с частотой обычно 2—10 кадров/с. Захват отдельного кадра обеспечивается с разрешением до 1600 х 1200, поддерживающим до 16,7 млн цветов. Плата сопровождается программным обеспечением. Возможны встроенные операции над кадром (редактирование кадра). Сохранение кадра обеспечивается в стандартных форматах растровой графики.
Преобразователь VGA-TV транслирует цифровой сигнал VGA-изображения в аналоговый сигнал для вывода на телевизор. Поддерживает распространенные стандарты телесигнала. Допускает одновременный вывод изображения на телевизор и монитор. Возможна регулировка изображения и монтаж (наложение компьютерной графики на внешний видеосигнал).
MPEG-плеер – это устройство для воспроизведения фильмов, записанных на Video-CD с качеством VHS. MPEG (Motion Picture Expert Group) – это стандарт сжатия цифрового видео и звука. Стандарт определяет методы компрессии, позволяющие увеличить скорость поступления аудио– и видеоданных. Коэффициент сжатия данных – 8—10. При чтении скорость потока данных не превышает 150 Кб/с. Альтернатива аппаратным декодерам – программные декомпрессоры в реальном масштабе времени.
Диапазон цен на самые популярные видеокарты – 30—120 долларов. Для обычной работы с офисными приложениями и двумерной графикой, программирования или обучения, работы в Интернете, будет достаточно самой простой 16 Мб видеокарты любого производителя. Для чего же тогда выпускают все остальные видеокарты? В 95% случаев – для компьютерных игр. Нигде не требуется такого быстродействия и производительности, кроме как в играх и некоторых программах разработки и редактирования трехмерных объектов, сцен и анимации, видеоредактирования.
В качестве примера ниже даны параметры конкретной видеокарты ASUS V7100 Pro, изображенной на рис. 2.18.

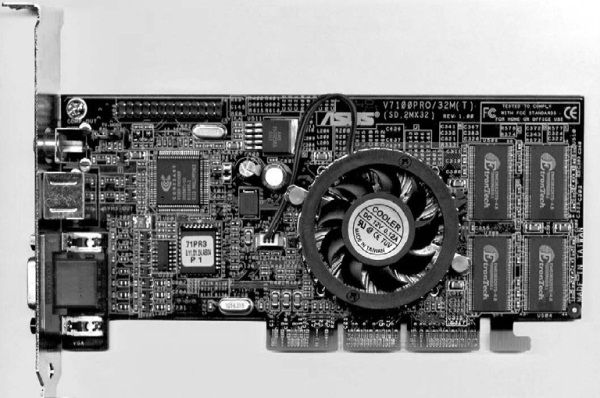

Рис. 2.18. Видеокарта ASUS V7100 Pro на чипсете GeForce2 МХ-400
Использование видеокарт на чипе GeForce2 МХ-400 с видеопамятью 32 Мб является сегодня популярным решением. В табл. 2.1 показаны характеристики данного устройства.

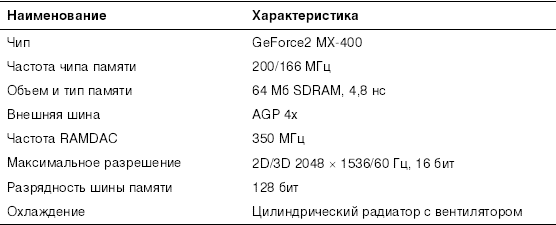

Таблица 2.1. Характеристики видеокарты ASUS V7100 Pro
Плюсы такой карты: высокое качество изображения; хорошее качество изготовления; память 4,8 не, работает на частоте 200 МГц; отличная комплектация. Минус: высокая цена.
Можно ли использовать в компьютере две видеокарты?
Современные карты для шин AGP не имеют жестко заданных адресов ввода/вывода, поэтому при инициализации система автоматически разносит их по разным областям адресов. Это позволяет совмещать в компьютере две и более видеокарт при наличии поддержки со стороны ОС. Так, например, Windows 98 две видеокарты поддерживает. При этом основной (размещаемой по стандартным адресам ввода/вывода) будет карта, расположенная в разъеме с наименьшим номером.
