Как собрать шпионские штучки своими руками

Корякин-Черняк С. Л.

Электронные стетоскопы и закладные устройства с датчиками контактного типа позволяют перехватывать речевую информацию без физического доступа «агентов» в выделенные помещения. Их датчики наиболее часто устанавливаются на наружных поверхностях зданий, на оконных проемах и рамах, в смежных (служебных и технических) помещениях за дверными проемами, ограждающими конструкциями, на перегородках, трубах систем отопления и водоснабжения, коробах воздуховодов вентиляционных и других систем.

При этом возможности по перехвату информации будут во многом определяться затуханием информационного сигнала в ограждающих конструкциях

и разборчивостью речи в месте установки контактного микрофона (табл. 3.1,3.2).

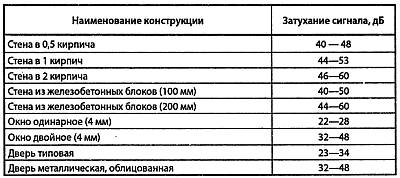

Таблица 3.1.Затухание вибрационных сигналов на ограждающих конструкциях

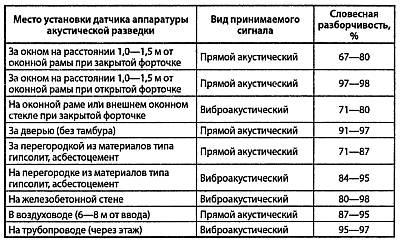

Таблица 3.2.Разборчивость речи при перехвате информации средствами разведки по прямому акустическому и виброакустическому каналам

Глава 4. Разрабатываем и собираем обнаружители радиомикрофонов

В последние годы подслушивание разговоров с помощью радиомикрофонов получило заметное распространение как в бизнесе, так и в быту. На радиорынках сегодня можно без труда приобрести различные «жучки» любой степени сложности. Обнаружить работающие радиомикрофоны можно с помощью приемников (сканеров), «просматривающих» электромагнитное излучение в широкой полосе частот — от килогерц до гигагерц.

Такие приемники обычно весьма дороги. Но на определенном уровне эту проблему удается решить и с помощью более простых устройств — сигнализаторов и индикаторов наличия высокочастотного поля.

Индикатор высокочастотного радиоизлученияявляется интересным и полезным прибором, с помощью которого удобно «осязать» состояние электронного изделия или помещения для обнаружения ВЧ излучений.

В этой главе описаны несложные устройства, позволяющие обнаруживать каналы утечки информации и демонстрирующие способы защиты от утечки информации, системы для предотвращения проникновения к охраняемому объекту, использующие различные физические принципы.

Представлены схемотехнические решения, как на доступных дискретных элементах, так и на специализированных микросхемах.

Схема № 1.Рассмотрим для начала простой идикатор поля, который представил на сайте(aka Viper). Достоинствомсхемы является ее простота. Но этой схеме присущ очень большой недостаток,а именно низкая фильтрация на входе (рис. 4.1).

Примечание.

Из-за низкой фильтрации на входе индикатор реагирует даже на электрическую проводку в помещении, к тому же он имеет очень низкую чуёствительность (порядка 50 мВ), поэтому маломощные передатчики находить затруднительно.

Рассмотрим работу принципиальной схемы. Сигнал, принятый антенной WA,

детектируется диодом VD1, а выделенный низкочастотный сигнал усиливается микросхемой DA1. Питание микросхемы однополярное. Коэффициент усиления регулируется переменным резистором R5. На выходе устройства подключены стрелочный индикатор для визуального контроля уровня и излучения или головные телефоны для работы в режиме монитора.

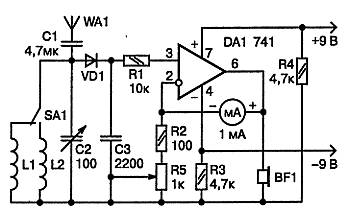

Рис. 4.1. Схема простого индикатора поля

Стрелочная измерительная головка должна быть с током полного отклонения 1 мА и сопротивлением рамки не менее 1 кОм. Микросхему желательно использовать с полевыми транзисторами на входе, такую как К140УД8.

Диод VD1 должен быть обязательно германиевый, типа Д9, ГД 507. Антенна WA — медйый провод длиной 30 см.

Схема № 2.Индикатор поля на двух микросхемах, схема которого представлена на рис. 4.2, немного сложнее по конструкции, но значительно удобнее в работе. Прибор удобно использовать для контроля за работой и настройки маломощных передающих устройств, работающих в широком диапазоне частот. Схему также представил на сайте(aka Viper).

Рабочая частота составляет 20—1300 МГц, чувствительность — 1 мВ, пределы локализации лежат в пределах 0,05—7 м. Напряжение питания 4,5–9 В, а ток потребления не превышает 8 мА. Прибор имеет телескопическую антенну.

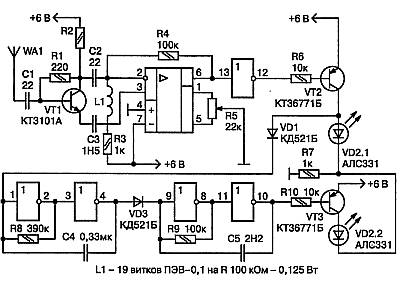

Рис. 4.2. Схема простого индикатора поля

Это устройство предназначено для локального поиска радиозакладок. Его отличительными особенностями являются:

— простота повторения;

— надежность;

— малые габариты.

Примечание.

И этот прибор имеет недостаток — немного реагирует на посторонние излучения радиоэфира от телерадиопередающих станций, радиотелефонов. Но этот недостаток с лихвой компенсируется простотой и дешевизной индикатора.

Входной сигнал, наведенный телескопической антенной, поступает на входной усилитель ВЧ, построенный на транзисторе VT1, и далее, через фильтр C1, L1, СЗ на детектор-компаратор DA1.

Порог включения компаратора устанавливается резистором R5. Сигнал компаратора с выхода 6 через инвертор DD1.3 и ключ VT2 управляет генератором прямоугольных импульсов на элементах DD1.4, DD1.5 с частотой 1 Гц, который, в свою очередь, включает генератор звуковой частоты на DD1.1, DD1.2.

Светодиод VD1 — двухцветный:

— VD1.1 сигнализирует о включении питания зеленым светом;

— VD2.2 сигнализирует об обнаружении источника радиоизлучений красным светом.

Настройка приборазаключается в выборе ОУ DA1 с возможно большим коэффициентом усиления.
