С целью снижения размеров конструкции и уменьшения паразитных емкостей следует использовать малогабаритные детали. Для сопротивлений подойдут резисторы типа ВС-0,25, (0)МЛТ-0,125.

Переменные сопротивления — типа СПЗ-1, СПЗ-19, СПЗ-22А, СПЗ-38.

Необходимо особо остановиться на подборе конденсаторов, т. к. от них зависят многие параметры. В частотнозадающих цепях лучше всего использовать керамические конденсаторы типа КДУ, КД1 (корпус серого или голубого цвета), К10-17, К10-38, К26-1 с ТКЕ ПЗЗ, МПО или МЗЗ. В блокировочных цепях можно ставить К10У-5, К10-7В,

К22У-1, К22-5, КМ-5.

Из подстроечных годятся КТ4-23, КПК-(М)Т, КПК-МН, На месте оксидных конденсаторов подойдут К50-16, К50-35, К50-38. Для изготовления контурных катушек L3 и L4 желательно применить посеребренный провод диаметром 1–2 мм.

Катушки безкаркасные с внутренним диаметром — 10 мм. Первая содержит 5, а вторая — 3 витка провода диаметром 1,5, индуктивностью L3 = 0,25 мкГн (для диапазона на 100–108 МГц — 4 и 2 витка соответственно, индуктивностью L3 = 0,19 мкГн).

При установке катушек L3 и L4 на плату следует иметь в виду, что расстояние между их центрами должно составлять примерно 8 мм.

В качестве антенны используется укороченный асимметричный диполь — четвертьволновый отрезок толстого многожильного провода длиной 80—100 см или подходящая телескопическая антенна (можно меньшей длины).

Индуктивность блокировочных дросселей L1 — L3 примерно равна 5—20 мкГц. Тип — Д(М)-1,2, ДПМ-0,1. Можно применить самодельные дроссели, намотав на корпусе резистора МЛТ-0,25 сопротивлением не менее 500 кОм 40–50 витков провода ПЭВ-0,1, уложенных в один ряд. Гнездо XSSI — типа ГК2. Катушка 3L1 содержит 500 витков провода ПЭВ-0,1 на пермаллоевом кольце.

Правильно собранная схема начинает работать сразу. О наличии генерации можно убедиться по изменению потребляемого тока при закорачивании на массу базы транзистора VT2 конденсатором емкостью порядка 0,01 мкФ.

Дальнейшая регулировка заключается в подборе рабочей точки транзистора VT2. При принудительном срыве генерации напряжение между базой и эмиттером VT2 должно быть около 0,66 В. Неустойчивость генерации при выходе генерирующего элемента из рабочего режима можно заметить по шумам, хрипам и резким изменениям звукового тона. Далее путем растяжения или сжатия витков катушки L3 необходимо подогнать частоту генератора под требуемое значение, которое должно выставляться при среднем положении ротора конденсатора С14.

При этом можно воспользоваться радиоприемником со шкалой принимаемых частот и индикатором уровня принимаемого сигнала, который пригодится при дальнейшей настройке. Для контроля настройки и качества модуляции на линейный вход радиомикрофона подается звуковой сигнал напряжением 0,2 В и частотой 1 кГц.

Точное значение частоты автогенератора подбирается вращением сердечника конденсатора С14 диэлектрической (пластмассовой) отверткой.

Примечание.

При необходимости дальнейшей настройки следует помнить, что при несоответствии верхней границы диапазона регулировка производится подстроечным конденсатором, а нижней — изменением расстояния между витками катушки колебательного контура.

Контроль настройки при этом ведется при помощи ВЧ вольтметра

или индикатора уровня принимаемого сигнала.

При налаживании необходимо, учитывать, что от конденсаторов С13—С15 зависит частота генерации и девиация несущей (чувствительность модулятора по НЧ), С15 влияет на уровень возбуждения генератора. В заключение подстроечным конденсатором С12 необходимо настроить антенный контур L4C12 в резонанс с частотой передатчика и подобрать связь между катушками L3 и L4 по максимальной отдаваемой мощности.

Контроль настройки при этом ведется при помощи ВЧ вольтметра или индикатора уровня принимаемого сигнала.

Совет.

Особое внимание уделите уменьшению гармоник в выходном радиосигнале и не допускать эксплуатации радиомикрофона при значительном их уровне.

Устройство не должно создавать помех на частотах близлежащего диапазона. При F _гeн, лежащей в диапазоне 66–73 МГц, можно проверить уровень третьей гармоники по помехам на 9—11 каналах телевизионного приемника. По этим же телеканалам можно проверить уровень второй гармоники диапазона 100–108 МГц.

Налаживать следует таким образом, чтобы гармоники не создавали каких-либо значительных помех на указанных частотах, помня о том, что они, как и ПАМ, во многом зависят от режима работы автогенератора.

Настройка микрофонного усилителясводится:

— к подбору рабочего режима транзистора VT1 при помощи резисторов R2 и R3, определяющих напряжение смещения на базе VT1;

— установлению коэффициента усиления не менее 50 (при этом может потребоваться изменить сопротивление коллекторной нагрузки резистора R4).

При подаче на базу VT1 напряжения 2 мВ частотой 1 кГц переменное напряжение на коллекторе должно быть не менее 100 мВ. Уровень усиления можно контролировать, подключив на выход В микрофонного усилителя телефонный капсюль типа ТМ-4.

Используя данный передатчик, можно изготовить переговорное устройство с симплексной связью. Симплексной называется такая связь, при которой передача и прием ведутся поочередно: сначала одна радиостанция только передает, а другая только принимает, затем наоборот. Подробности см. нарадиолюбительских схем».

Схема № 23.Рассмотрим передатчик с микрофоном в контуре ВЧ генератора,размещенный наЗначительно упростить конструкцию радиомикрофона можно при использовании малогабаритных конденсаторных микрофонов, включаемых непосредственно в колебательный контур высокочастотного генератора. Возможная схема такого передатчика представлена на рис. 3.26.

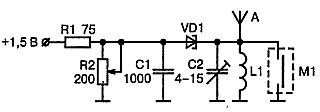

Рис. 3.26. Передатчик с микрофоном в контуре ВЧ генератора
