KiCad. Краткое руководство

Борисов Алексей Борисович

Нажмите правой кнопкой мыши на втором резисторе. Выберите «Перетащить компонент» (рисунок 1.7). Перетащите компонент и нажатием левой кнопки мыши расположите его. Того же результата можно достигнуть, расположив указатель мыши над компонентом и нажав клавишу «g». Чтобы повернуть компонент, используйте клавишу «r». Клавиши «x» и «y» зеркально отражают компонент.

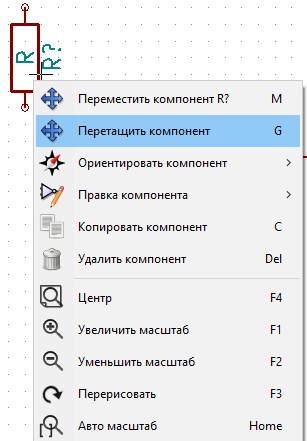

Рисунок 1.7 – Перетаскивание компонента

Замечание

Правая кнопка мыши – > Передвинуть компонент (равносильно

нажатию клавиши «m») также является приемлемым вариантом для перемещения чего-либо, но его лучше применять только на обозначениях компонентов и компонентах, которые еще не соединены. Далее будет показано, почему это важно.

Отредактируйте второй резистор, поместив над ним указатель мыши и нажав клавишу «v». Поменяйте «R» на «100» (рисунок 1.8). Можно отменить результат этого редактирования, нажав комбинацию клавиш «ctrl+z».

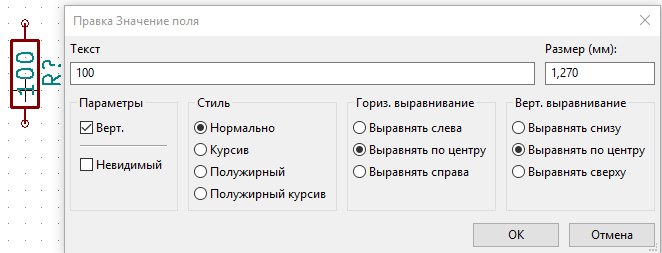

Рисунок 1.8 – Редактирование компонента

Изменение размера сетки. Размер сетки можно изменить через Правая кнопка мыши– > Выбор сетки. В общем случае, для листа схемы рекомендуется использовать шаг сетки 50.0 mils (рисунок 1.9).

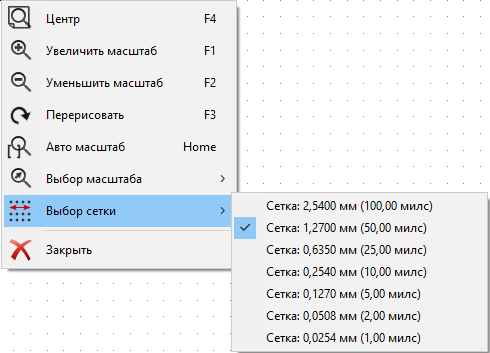

Рисунок 1.9 – Изменение размера сетки

Добавим компонент из библиотеки, которая отсутствует в созданном ранее проекте по умолчанию. В меню выберите Настройки– > Библиотеки компонентов и нажмите кнопку Добавить в области Файлы библиотеки компонентов.

Найдем место установки стандартных библиотек KiCad на компьютере. Ищите папку «library» содержащую сотни файлов «.dcm» и «.lib». Попробуйте поискать в «C:\Program Files (x86)\KiCad\share\» (Windows). Когда найдёте эту папку, выберите и добавьте библиотеку «microchip_pic12mcu», а затем закройте диалоговое окно.

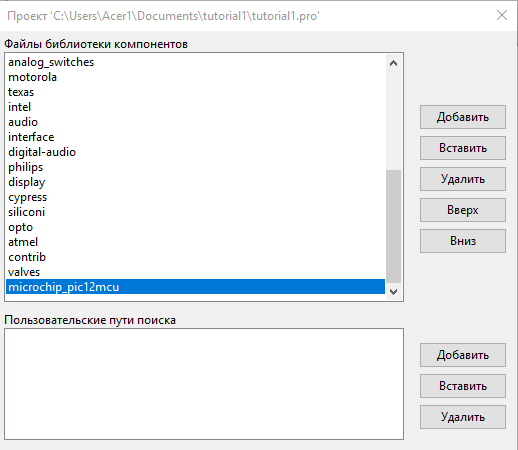

Рисунок 1.10 – Добавление библиотеки «microchip_pic12mcu»

Повторите шаги добавления компонента, выбрав на этот раз библиотеку «microchip_pic12mcu» вместо библиотеки «device». Выберите из неё компонент «PIC12C508A-I/SN» вместо компонента «R».

Расположите указатель мыши над компонентом микроконтроллера. Нажмите на клавиатуре клавишу «x» или клавишу «y». Обратите внимание, как компонент зеркально отражается относительно своей оси x или относительно своей оси y. Нажмите клавиши ещё раз, чтобы вернутся к исходной ориентации.

Повторите шаги добавления компонента, выбрав на этот раз из библиотеки «device» компонент «LED».

Расположите все компоненты на листе схемы так, как показано на рисунке 1.12.

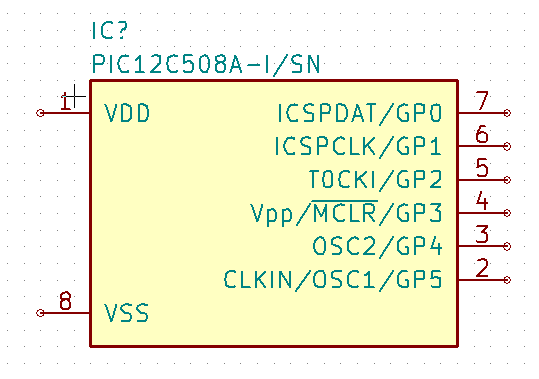

Рисунок 1.11 – Добавленный компонент «PIC12C508A-I/SN»

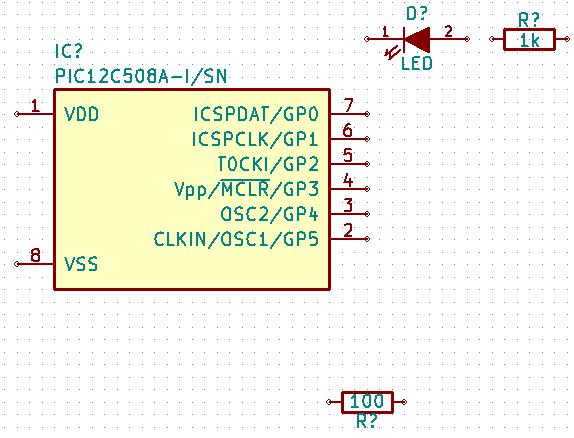

Рисунок 1.12 – Расположение компонентов на схеме

Создадим компонент схемы MYCONN3 для трёх-контактного соединителя.

Перейдите к разделу под названием «Создание компонентов схемы в KiCad», чтобы узнать, как создать этот компонент с нуля и затем вернутся обратно для дальнейшей работы с платой.

Разместите только что созданный компонент. Нажмите клавишу «a» и выберите компонент «MYCONN3» из библиотеки «myLib».

Компонент появится с «Обозначением» – «J?» и с полем «Значение» – «MYCONN3». Если хотите изменить его местоположение, нажмите правой кнопкой мыши на «J?» и выберите «Переместить поле» (равносильно выбору клавиши «m»).

Рисунок 1.13 – Созданный компонент MYCONN3

Размещение символов питания и земли. Нажмите на кнопку Разместить порт питания

в правой панели инструментов. Или можно просто нажать клавишу p. В окне выбора компонента прокрутите список вниз и выберите VCC из библиотеки power. Нажмите OK.

Нажмите левую кнопку мыши над выводом резистора номиналом 1k, чтобы расположить элемент VCC. Нажмите левой кнопкой мыши на участок над выводом VDD микроконтроллера. В разделе Список истории из окна Выбора компонента выберите VCC и расположите его за выводом VDD. Повторите процесс добавления снова и разместите элемент VCC над выводом VCC компонента MYCONN3.

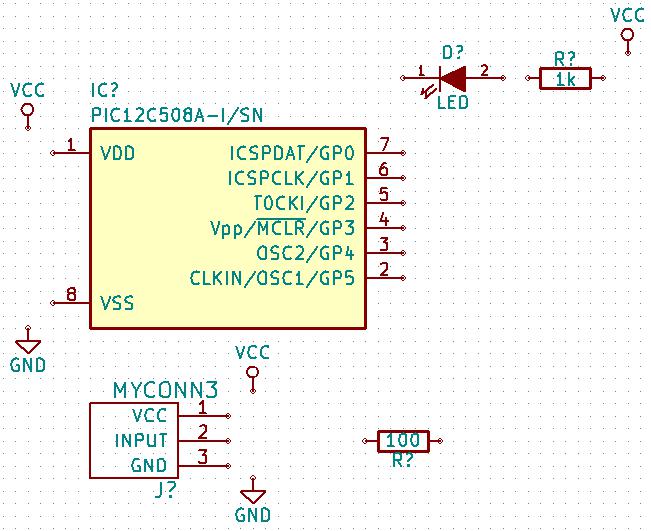

Повторите последовательность добавления символов питания, но теперь выберите элемент GND. Разместите GND под выводом GND компонента MYCONN3. Разместите другой символ GND слева от вывода VSS микроконтроллера. Схема должна выглядеть теперь как на рисунке ниже.

Далее соедините все компоненты проводниками. Нажмите кнопку Разместить проводник

на правой панели инструментов.

Нажмите левой кнопкой мыши на маленький кружок в конце вывода 7 микроконтроллера и затем на маленький кружок на выводе 2 элемента LED. Во время соединения выводов можно изменять масштаб. Если нужно переставить соединённые компоненты, важно использовать не клавишу «m» («Переместить»),а клавишу «g» («Перетащить»). Использование перетаскивания сохранит проводные связи. Просмотрите шаг 24, если забыли, как передвинуть компонент.

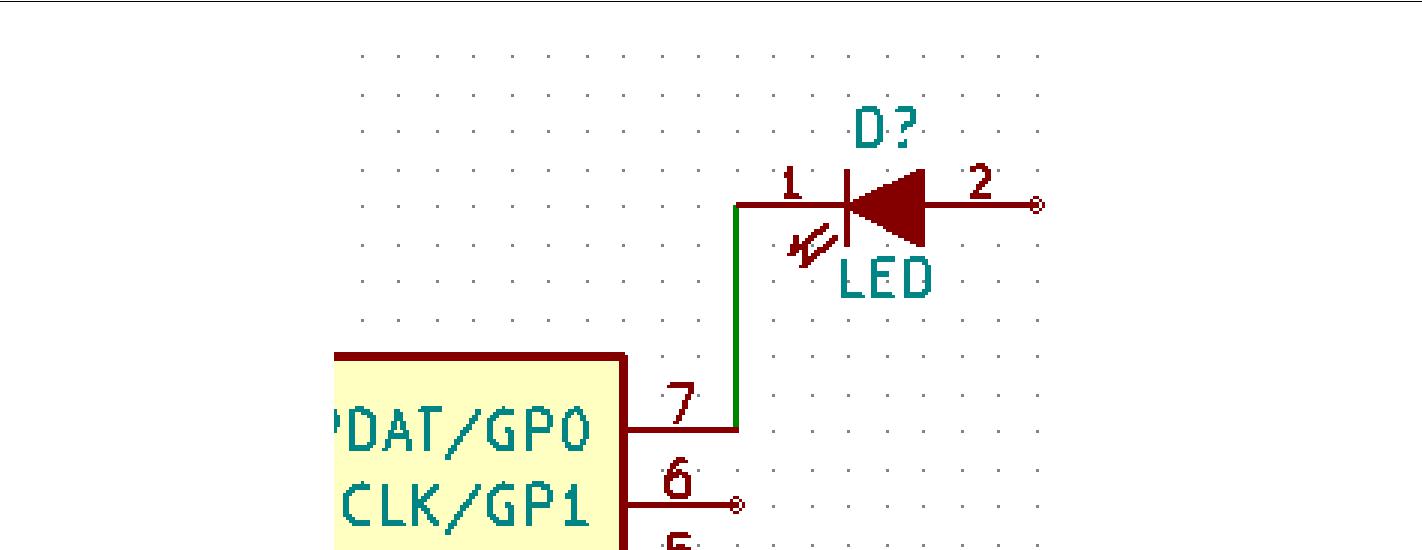

Рисунок 1.14 – Схема с компонентами
