Рисунок 1.15 – Соединение компонентов проводником

Повторите этот приём и соедините проводниками все остальные компоненты так, как показано на рисунке ниже. Двойным щелчком мыши можно завершить проводник в

любом месте. Когда прокладка проводников осуществляется к символам VCC и GND, проводник должен подключаться к нижней части значка VCC и к середине верхней части значка GND. Посмотрите на рисунок ниже.

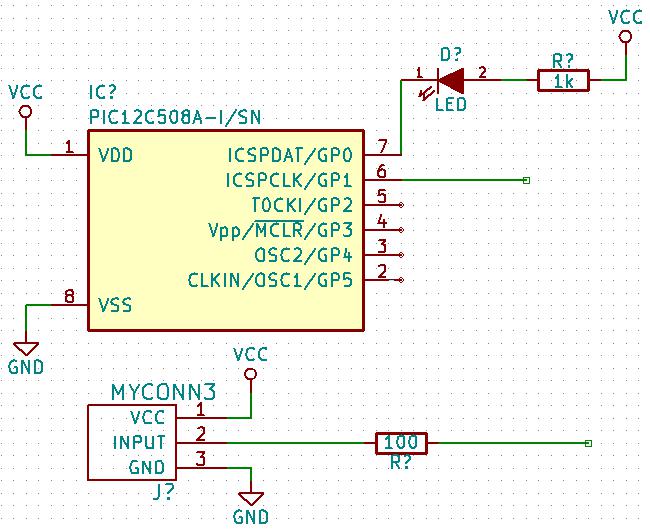

Рисунок 1.16 – Соединение проводниками

Рассмотрим альтернативный путь создания соединений используя метки. Выберите инструмент маркировки цепи, нажав кнопку Разместить имя цепи (локальная метка)

на правой панели инструментов. Или используйте клавишу l.

Нажмите левой кнопкой мыши в середину проводника, соединённого с шестым выводом микроконтроллера.

Назовите эту метку INPUT.

Повторите эту процедуру и разместите другую метку на линии справа от резистора номиналом 100 Ом. Она будет также называться INPUT. Две метки, имеющие одно и то же имя, создают связь (не прорисованную) между шестым выводом PIC и резистором 100 Ом. Этот способ удобен для соединения проводов в сложных устройствах, где рисование линий может в итоге привести к ошибкам в схеме. Чтобы разместить метку, необязательно нужен провод, можно просто присоединить метку к контакту.

Меткой можно также просто подписать провод для информативных целей. Разместите метку над седьмым выводом PIC-а. Введите имя «uCtoLED». Назовите провод между резистором и «LED» – «LEDtoR». Назовите провод между «MYCONN3» и резистором – «INPUTtoR».

Нельзя использовать метки на проводах заземления и питания, поскольку они по умолчанию помечены в соответствии с выводами этих элементов.

На рисунке 1.17 показано, как должен выглядеть конечный результат.

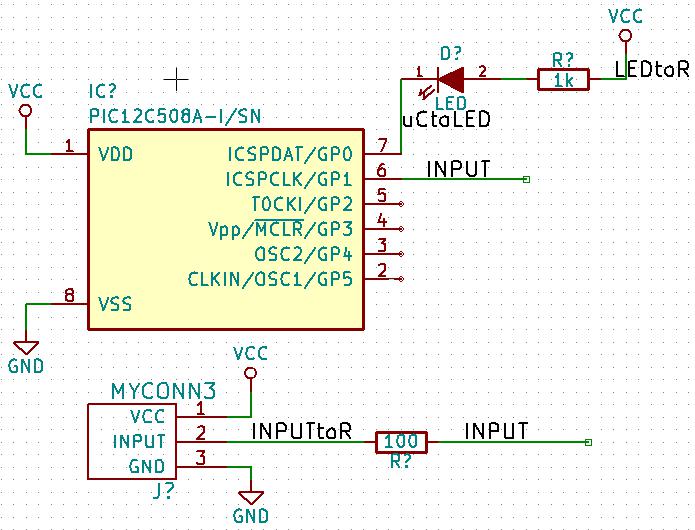

Рисунок 1.17 – Конечный результат
