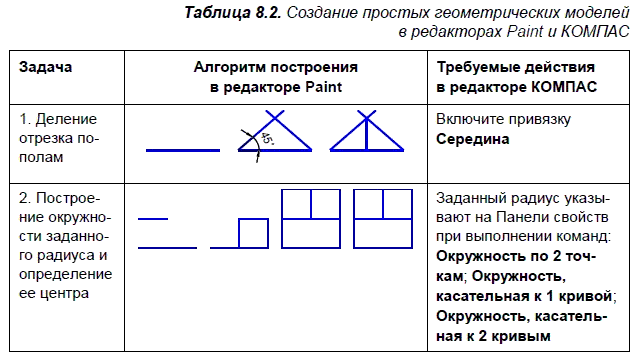

В табл. 8.2 для задач 1–3 на построение раскрыты приемы моделирования геометрических операций. В задачах 4–8 необходимо создать геометрические модели с заданными свойствами [27]. Известные алгоритмы решения задач с помощью редакторов Раintbrush или Paint представлены в табл. 8.2 в графической форме.
В табл. 8.2 показано, что представленные задачи решаются в КОМПАС значительно быстрее. Для решения задач 1–4, 7 достаточно выполнить одну команду. Следует заметить, что в [31] задачи 1 и 3 предлагается в системе КОМПАС решать на основе вспомогательных геометрических построений, без которых, как показано в табл. 8.2, можно обойтись.
В

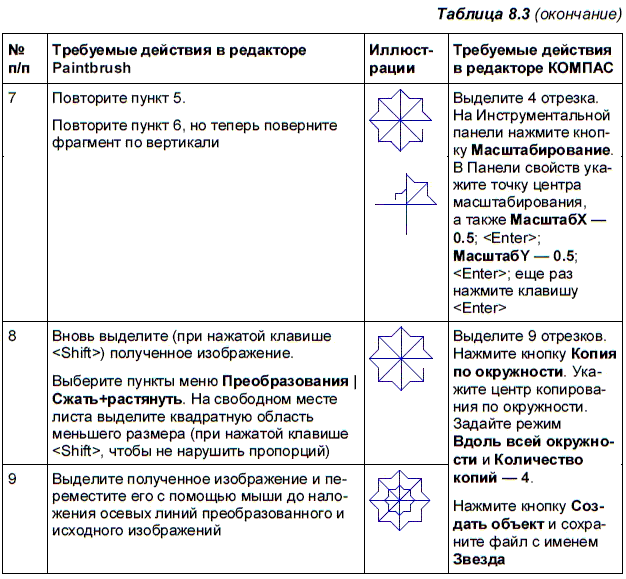

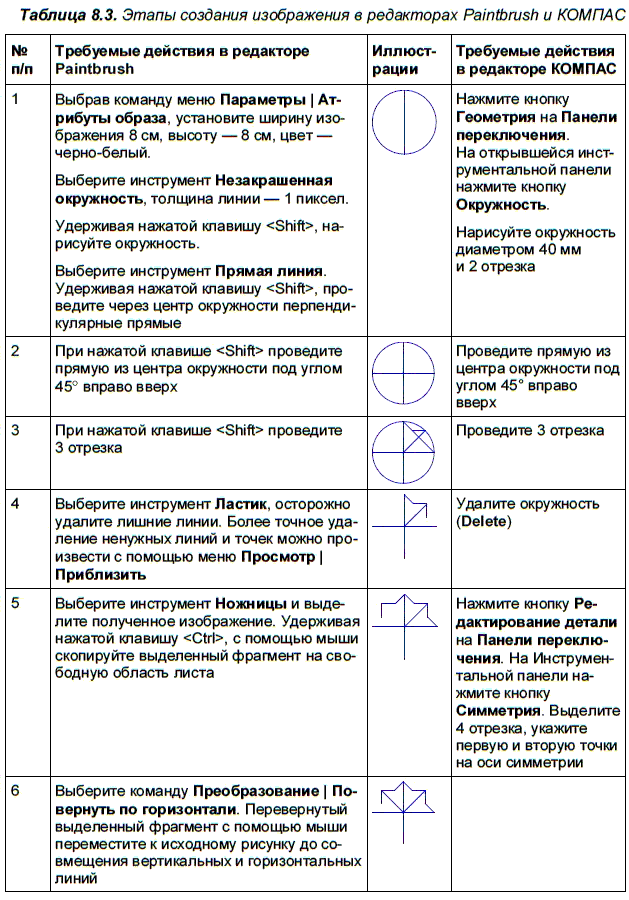

В системе КОМПАС изображение выполняется после выполнения команд Файл | Создать | Фрагмент. Для рационального выполнения изображения в документе типа Фрагмент необходима предварительная Установка глобальных привязок, таких как: Пересечение, Угловая привязка, Точка на кривой.
После выполнения изображения в КОМПАС-3В несложно создать твердотельную модель восьмиконечной звезды.
1. Откройте файл, содержащий фрагмент Звезда, и выделите показанное изображение. Выберите из Главного меню команду Редактор | Копировать.
В качестве точки привязки при выполнении копирования укажите пересечения осей (рис. 8.2).
2. Для создания модели новой детали выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:
В открывшемся окне выберите тип нового документа Деталь (рис. 8.3).
3. На панели Вид нажмите кнопку списка справа от кнопки Ориентация:

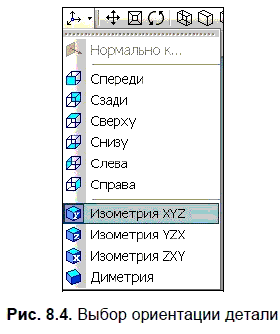

Укажите вариант Изометрия XYZ (рис. 8.4).
4. В Дереве модели укажите Плоскость ZX (рис. 8.5).
5. Нажмите кнопку Эскиз на панели Текущее состояние:
Плоскость zx станет параллельной экрану.
В Главном меню выберите Редактор | Вставить. Расположите вставленный фрагмент так, чтобы точка привязки совпала с началом координат.
Завершите эскиз, нажав повторно кнопку Эскиз:
6. Нажмите кнопку Операция выдавливания:
на панели Редактирование детали:
Внизу

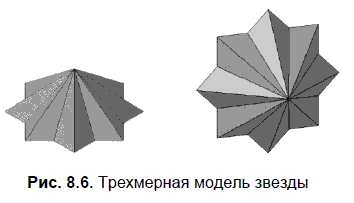

7. В результате получим трехмерную модель звезды, которая в аксонометрии может быть представлена по-разному (рис. 8.6).
8.3. Создание твердотельных моделей по известным изображениям
В задачнике [22] предлагается с помощью векторных команд описать объекты, представленные на рисунках. Выбрав эти рисунки в качестве исходных данных, покажем простоту создания твердотельных моделей.
В системе КОМПАС создание моделей деталей начинается с открытия эскиза в одной из трех плоскостей проекций.
При создании каждой модели вначале выполните команду Файл | Создать | Деталь. На панели Вид нажмите кнопку списка справа от кнопки Ориентация:

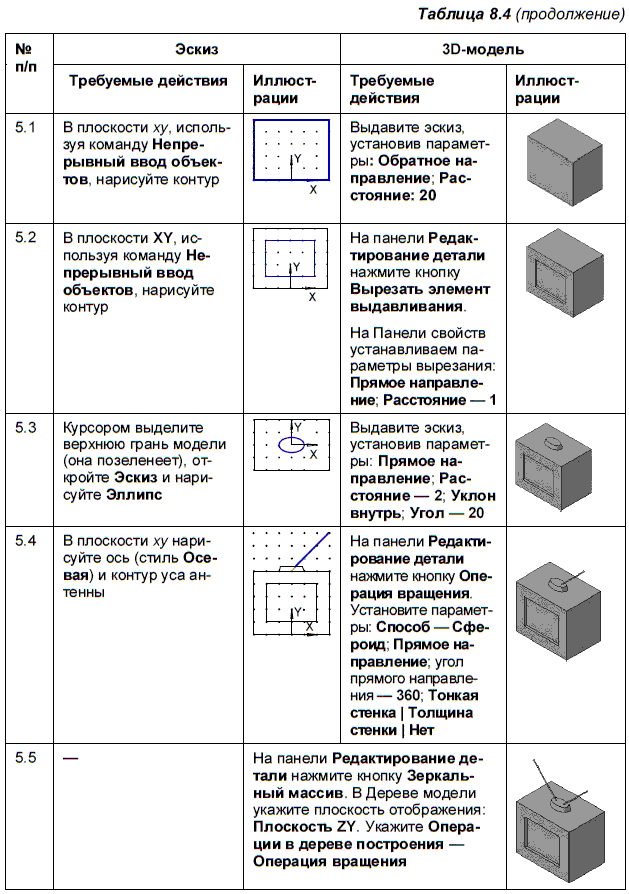

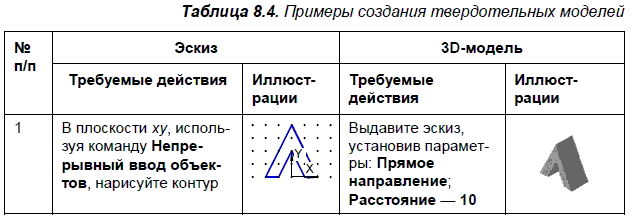

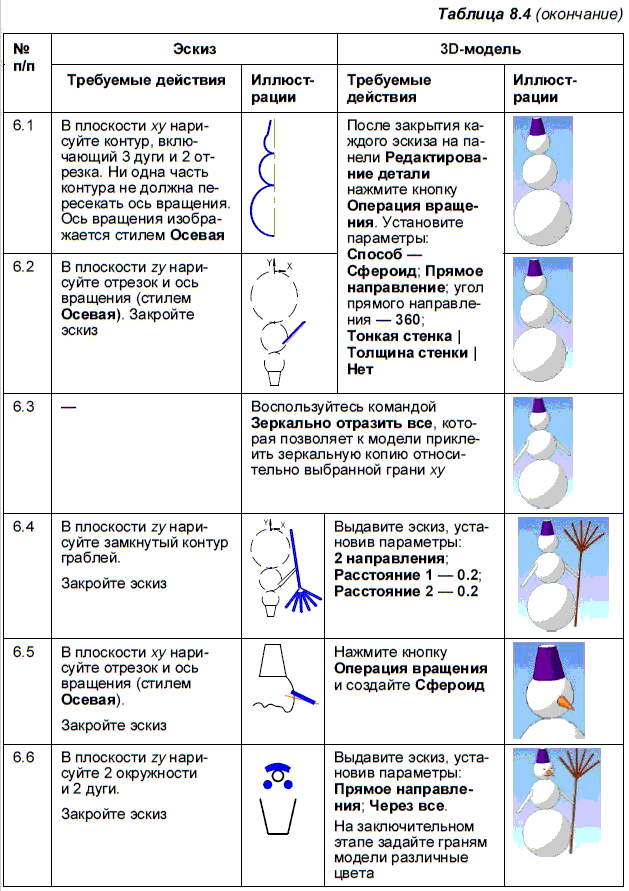

Укажите вариант Изометрия XYZ. Далее выполняются действия, перечисленные в табл. 8.4.
Для рационального выполнения изображений в эскизах необходима предварительная Установка глобальных привязок, причем в примерах 1–4 включите привязку Сетка и Изображение сетки на экране.
8.4. Векторный редактор, встроенный в Word, или КОМПАС?
В учебнике [19] утверждается, что Word располагает простыми и вместе с тем мощными средствами для создания рисунков различной степени сложности: от элементарных геометрических фигур до сложных объемных фигур. В учебнике [20] можно прочитать, что «инструментальная панель Рисование программы Word позволяет создавать двух- и трехмерные графические объекты…». Не будем комментировать и обсуждать утверждения насчет сложности и трехмерности.
В учебнике [18] рассматриваются вопросы, дающие представление о проектировании. Под проектированием понимается процесс создания документации, которая содержит описания, расчеты, чертежи будущих сооружений или технических комплексов. Справедливо отмечается, что при проектировании наиболее широко используются компьютерные модели. Однако с утверждением, что «программы компьютерного черчения распространяются на платной основе и требуют значительного времени на освоение», нельзя согласиться. Для создания простых графических объектов и моделей предлагается использовать векторный графический редактор, встроенный в текстовый редактор Word.
Упражнение 87 [18] содержит следующую формулировку задания: «Создадим электронный чертеж корпуса, представленного как эскиз на рисунке…». И мы создадим такой чертеж (рис. 8.7).
На рис. 8.7 отсутствует ошибка по нанесению горизонтального размера 15 мм (в учебнике [18] левая выносная линия проведена не из той точки). Огласитесь, что показанное на рис. 8.7 изображение вряд ли можно назвать эскизом корпуса. По-видимому, автор [18] из чертежа корпуса выбрал только вид сверху. Покажем, как просто в системе КОМПАС-3D создать модель корпуса, показанную на рис. 8.8.
