8. В дереве модели укажите Плоскость XY.
Нарисуйте контур вырезаемого фрагмента (рис. 8.24).

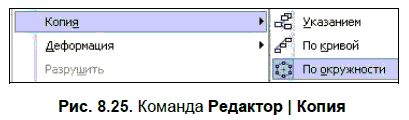

9. Выберите команду Копия по окружности из меню Редактор (рис. 8.25) и укажите центр копирования. Выберите Количество копий 13 в кольцевом направлении, Шаг в кольцевом направлении выберите равным 360°. Не допускайте пересечения контуров, иначе выполнение операции будет не возможно.
Ввод
Результат приведен на рис. 8.26.
10. На панели Редактирование детали:
нажмите кнопку Вырезать выдавливанием:
Появится Панель свойств, на которой установите параметры выдавливания: Обратное направление; Через все. Нажмите кнопку Создать объект:

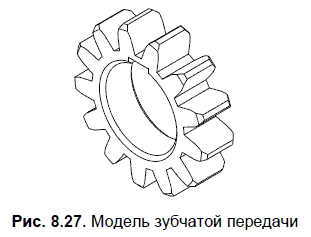

Результат приведен на рис. 8.27.
Глава 9
Создание и редактирование твердотельных моделей
Под геометрическим моделированием понимают изучение процессов и объектов, для которых наиболее естественным является графическое представление. В данной главе показано, что система КОМПАС-3D предоставляет большие возможности по твердотельному геометрическому моделированию, а сам процесс создания самых разнообразных моделей чаще всего весьма увлекателен и решает очень важную задачу — развивает пространственное мышление. Пространственное мышление определяют как вид умственной деятельности, обеспечивающей создание пространственных образов и оперирование ими в процессе решения различных практических и теоретических задач [39].
9.1. Многовариантность твердотельного моделирования
При создании твердотельной модели пользователю приходится мыслить в терминах конструктивных элементов формируемой модели. В примере на рис. 9.1 на первом этапе создается основание в виде цилиндра с двумя отверстиями, на втором этапе — прямоугольный вырез, на третьем — цилиндрическое углубление.

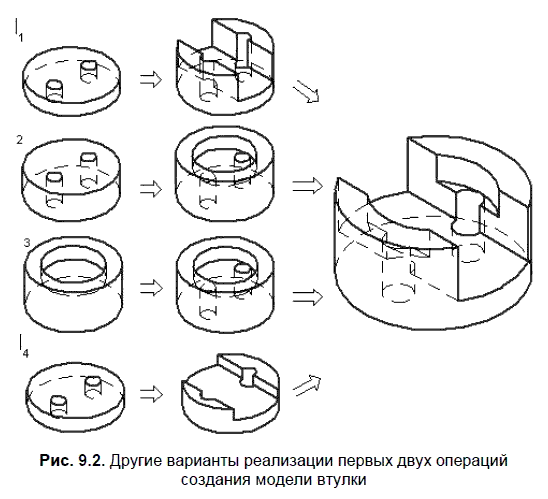

Рисунок 9.2 иллюстрирует первые 2 этапа других способов построения модели втулки и показывает, что отличительной особенностью процедур создания твердотельных моделей является их многовариантность.
С другой стороны, многочисленные исследования показывают, что при создании пространственных образов и оперирования ими учащиеся, конструкторы, проектировщики проявляют стойкие индивидуальные различия. Таким образом, трехмерный графический редактор становится универсальным инструментом для реализации различных сценариев построения моделей, и эти сценарии выбираются с учетом индивидуальных восприятий пространственных образов.
Однако следует заметить, что сценарии построения моделей у начинающих пользователей очень далеки от оптимальных, о чем легко судить по формируемым Деревьям моделей. Можно утверждать, что Дерево модели — удобное средство контроля рациональности подхода к созданию модели. Один из важных аспектов рациональности построения модели связан с минимизацией объектов модели, т. е. с минимизацией количества формообразующих операций, необходимых для создания модели.
9.2. От моделей реальных изделий в мир оптических иллюзий
С давних пор оптические иллюзии (ОИ) использовались, чтобы усилить воздействие произведений живописи или улучшить восприятия архитектурных форм. Многие ОИ используются в графике, в том числе компьютерной. Среди видов ОИ, пожалуй, самыми завораживающими являются «невозможные объекты». Эти объекты можно представить и даже нарисовать, но в реальности
9.2.1. Трибар

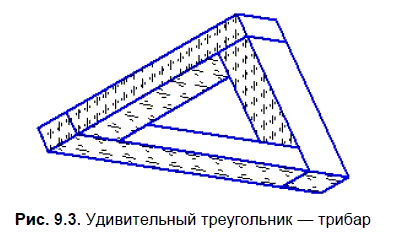

Фигура, похожая на показанную на рис. 9.3, вероятно, была первым опубликованным в печати невозможным объектом [1]. Она получила название «трибар». С первого взгляда трибар кажется просто изображением треугольника. Однако, рассмотрев его получше, вы понимаете, что в нем есть что-то странное. Если рассматривать отдельные части треугольника, то их можно считать реальными, но в общем показанное тело не может существовать в действительности.

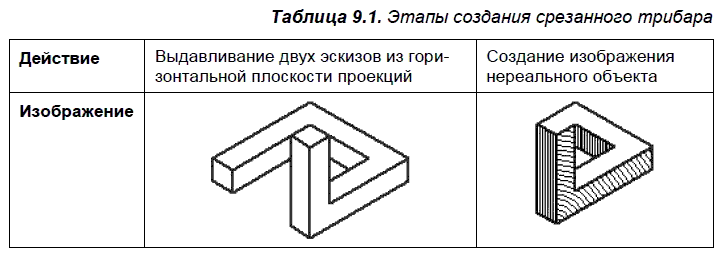

Среди 4-х типов невозможных объектов трибар является первым. За ним следуют «Бесконечная лестница», «Космическая вилка», «Сумасшедший ящик». На примерах покажем, как просто и интересно из трехмерных моделей создавать известные, а возможно, и новые невозможные объекты. В табл. 9.1 показаны этапы создания объекта типа «Трибар».
9.2.2. «Бесконечная лестница»

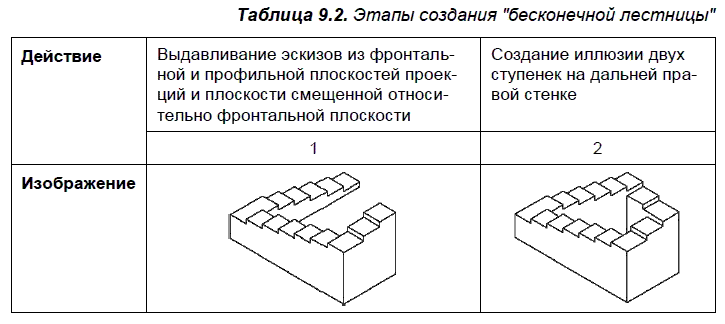

В табл. 9.2–9.5 представлены этапы создания объектов типа «Бесконечная лестница».
«Бесконечная лестница» — одна из самых известных классических невозможностей. В табл. 9.2 предстает лестница, ведущая, казалось бы, вверх или вниз. Но, двигаясь по ней, вам не грозит подняться или опуститься!

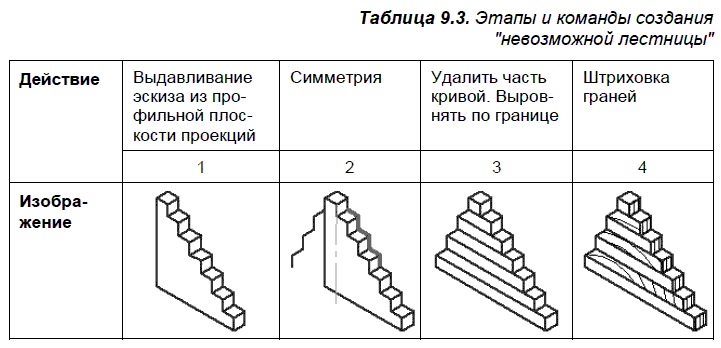

Вверх по «невозможным лестницам». Перед подъемом на лестницу, показанную для действия 1 в табл. 9.3, стоит подумать, как проще этот подъем совершить — по четырем или семи ступенькам? «Похоже, что взобраться наверх проще, если подниматься по левой стороне. Однако, не испробовав, наверняка этого не узнаешь. Законы сохранения энергии могут не сработать в этом странном мире невозможного!» [1]

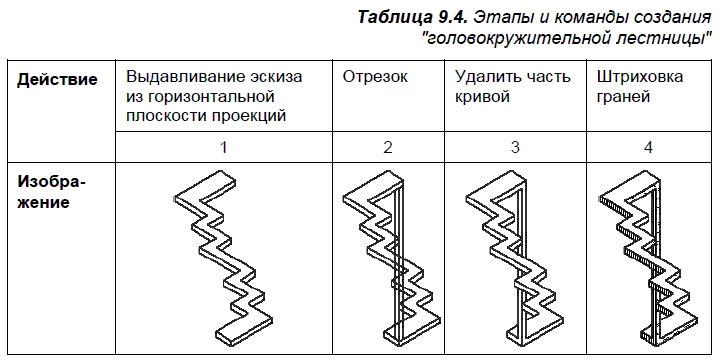

«Головокружительная лестница». Верхняя и нижняя поверхности объекта, показанного для действия 1 в табл. 9.4, казалось бы, плоской дорожки невозможным образом соединяются одним и тем же вертикальным стволом. Невозможность этого ствола обусловлена одновременным существованием его на заднем и переднем планах.
Необычная ступенчатая пирамида. При подъеме на пирамиду, показанную в табл. 9.5, снова надо сделать выбор — можно двигаться по правой стороне и подняться по пяти ступенькам к вершине, а можно просто забраться на плоскость слева, и вы уже наверху! Решайте, что проще?
Ступенчатая стена. Передняя поверхность нижней ступеньки объекта из табл. 9.6 «изгибается» вправо, становясь «полом» в основании стены. На таком полу можно и не удержаться на ногах.
9.2.3. «Космическая вилка»
Объекты, представленные в табл. 9.7 и 9.8, относятся к типу «Космическая вилка». Это самый многочисленный класс невозможных объектов.
