При нажатии на кнопку Load (Загрузить) загружается выбранная предустановка. То же самое можно сделать двойным щелчком по названию предустановки. Еще один параметрический эквалайзер в WaveLab
В программе WaveLab имеется еще один эквалайзер, тоже параметрический, с настраиваемыми параметрами.
Для его запуска необходимо, чтобы Master Section (Секция мастеринга) была подключена: в меню Options должна быть помечена опция Use Master Section (Использовать секцию мастеринга). При этом открывается окно Master Section. В одной из ячеек, расположенных в левой части окна, из раскрывающегося списка выберите функцию EQ-1. Откроется окно EQ-1, показанное на рис. 1.52.

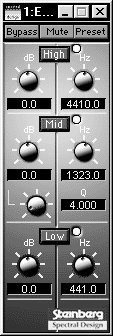

Этот стандартный параметрический эквалайзер обладает свойствами высококачественного микшерного пульта. Каждая полоса частот – High (Высокие), Mid (Средние) и Low (Низкие) – может быть отключена с помощью соответствующих кнопок с надписями High, Mid и Low или маленьких кнопок-индикаторов, расположенных рядом с ними, так что не требуется изменять регулировки ручек dB, чтобы сравнить сигнал с эквалайзером и без него.
Если требуется полностью параметрический многополосный эквалайзер, назначьте модуль EQ-1 трем последовательным слотам (ячейкам) в Master Section и пользуйтесь регулировкой только полосы Mid, так как она настраивается
В каждой из трех секций имеются регуляторы dB (Ослабление/усиление сигнала) и Hz (Частота). Допустимые значения для регуляторов dB составляют от -15 до 15 дБ.
Допустимые значения для регулятора Hz в высокочастотной полосе – от 1,323 до примерно 19845 Гц в зависимости от частоты дискретизации. В этой полосе фильтр имеет ограничивающий тип: это значит, что все частоты выше частоты среза также будут подавляться.
Допустимые значения для регулятора Hz в среднечастотной полосе – от 44,1 до 17640 Гц. Среднечастотный фильтр – это пиковый полосовой фильтр. С помощью регулятора Hz устанавливается центральная частота полосы, а с помощью регулятора добротности Q – ее ширина (от 0,333 до 100). Чем выше значение Q, тем уже полоса пропускания фильтра.Допустимые значения для регулятора Hz в низкочастотной полосе – от 44,1 до 1323 Гц. Фильтр имеет ограничивающий тип: это значит, что все частоты ниже частоты среза также будут подавляться.
Эквалайзер EQ-1 позволяет увеличить число полос регулировки, для чего в Master Section можно вызвать несколько окон EQ-1 и применить для них различные настройки.
Параграфический эквалайзер в SAW Plus 32
Программа предлагает много способов изменить частотное содержание звуковых записей. Параметрический эквалайзер выглядит как типичный графический эквалайзер, но обладает дополнительной эксплуатационной гибкостью.
Сдвигая ползунки регуляторов, вы получаете графическое представление о корректирующей способности фильтров в виде кривой (подобно обычному графическому эквалайзеру). Кроме того, для каждой из семи частотных полос имеется возможность корректировки центральной (средней) частоты и пропускной способности (подобно типичному параметрическому эквалайзеру). Имеются также корректируемые фильтры высоких и низких частот, а также регулятор громкости выходного сигнала.
Такой эквалайзер не изменяет исходную запись и работает в реальном времени. В связи с этим требования к вычислительной мощности процессора весьма высоки, а число частотных полос, которые могут обрабатываться «вживую», полностью зависит от быстродействия вашего компьютера.
Так, типичный компьютер с процессором Intel 80486/66 МГц под Windows NT 4.0 мог бы обрабатывать в реальном времени 2–4 полосы; Intel Pentium-166 – в среднем 18–22 полосы; Pentium-200 – в среднем 30–40 полос; Pentium Pro-200 – в среднем 50–60 полос; PII-266 – в среднем 80100 полос.
В окне MultiTrack View щелкните по кнопке с надписью FX того канала, где хотите применить эффект. Откроется окно Effects Patch Builder (Составитель эффектов). В нем отображается список всех эффектов – как встроенных, так и установленных дополнительно. Различные комбинации эффектов из этого списка применяются для обработки аудиоданных, размещенных в канале. В левом окне Effects Choices выберите эффект Graphic Equalizer (Графический эквалайзер). Нажмите кнопку Add, чтобы добавить эффект в правое окно Current Patch. Теперь дважды щелкните по названию Graphic Equalizer в окне Current Patch, чтобы открыть окно управления, вид которого показан на рис. 1.53.

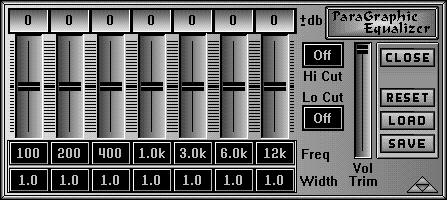

Рис. 1.53. Окно ParaGraphic Equalizer
Рассмотрим настройки, которые можно выполнить в окне.
Ползунковыми регуляторами отдельно в каждой частотной полосе настраивается уровень усиления или ослабления сигнала (левой кнопкой мыши) от -15 до 15 дБ. Этот уровень отображается в окнах секции dB отдельно для каждой частотной полосы. Если, удерживая нажатой левую кнопку мыши, щелкнуть правой, уровень установится опять в 0 дБ.
Секция Freq (Частота) предназначена для установки центральной (резонансной) частоты для каждой из семи частотных полос.
Каждая частотная полоса в эквалайзере представляет собой полосовой фильтр, который воздействует только на звуковые частоты, близкие к установленной центральной (резонансной) частоте и находящиеся внутри диапазона, определяемого пропускной способностью фильтра (равномерно сбалансированного с обеих сторон от резонансной частоты).
Для изменения частоты нажмите левую кнопку мыши в любом окне секции Freq и, удерживая ее, передвигайте курсор вверх или вниз. Нажатие правой кнопки мыши отключит соответствующую полосу. Повторное нажатие правой кнопки снова включит фильтр.
Частотный диапазон каждой полосы перекрывает частотные диапазоны смежных полос, что дает эксплуатационную гибкость при установке комбинаций частот. Допустимы следующие диапазоны частот для полос (слева направо): 40-200 Гц, 100–400 Гц, 200 Гц – 1 кГц, 400 Гц – 3 кГц, 1–6 кГц, 3-12 кГц, 6-15 кГц.
Секция Width (Ширина) предназначена для корректировки пропускной способности фильтров. Меньшая пропускная способность используется, чтобы обнулить сигнал определенной частоты. При большей пропускной способности фильтр воздействует на более широкий диапазон частот. Допустимые значения – от 0,5 до 2,0.
Для изменения ширины диапазона нажмите левую кнопку мыши в любом окне секции Width и, удерживая ее, передвигайте курсор вверх или вниз.
Hi Cut (Фильтр низких частот) – это ограничивающий фильтр, который удаляет высокие частоты выше установленной частоты среза (от 1 до 15 кГц). Крутизна кривой среза определена шагом снижения уровня сигнала в 18 дБ на октаву.
Для изменения частоты нажмите левую кнопку мыши в окошке Hi Cut и, удерживая ее, передвигайте курсор вверх или вниз. Нажатие правой кнопки мыши отключит фильтр. Повторное нажатие правой кнопки снова его включит.
Lo Cut (Фильтр высоких частот) – это ограничивающий фильтр, который удаляет низкие частоты ниже установленной частоты среза (от 40 Гц до 1 кГц). Крутизна кривой среза определена шагом снижения уровня сигнала в 18 дБ на октаву.
Для изменения частоты нажмите левую кнопку мыши в окошке Lo Cut и, удерживая ее, передвигайте курсор вверх или вниз. Нажатие правой кнопки мыши отключит фильтр. Повторное нажатие правой кнопки снова его включит.
Регулятор Vol Trim (Подстройка громкости) используется для уменьшения громкости, чтобы, например, устранить отсечение пиков сигнала, возникающее при усилении или ослаблении частотных полос в громкой части звукового файла. Находясь в самом верхнем положении, регулятор не оказывает никакого влияния на сигнал.
Кнопка Reset (Сброс) нужна, чтобы установить ползунковые регуляторы частоты в среднее положение, а также отключить фильтры высоких и низких частот. Эта кнопка не изменяет параметров настройки пропускной способности или резонансной частоты фильтров.
С помощью кнопки Load (Загрузить) загружаются предварительно сохраненные файлы установок, содержащие все корректируемые параметры настроек эквалайзера. Нажатием этой кнопки открывается диалоговое окно выбора файла. После выбора имени файла для загрузки будут установлены все параметры настройки, сохраненные в нем. Файлы настроек эквалайзера имеют расширение EQ.
Аналогично с помощью кнопки Save (Сохранить) эти файлы создаются и записываются на диск.
Расположенная в правом нижнем углу окна треугольная кнопка служит для вывода информации о версии программы, а также позволяет сохранить текущие настройки модуля (пути к файлам настроек эквалайзера и расположение окна на экране), если в открывшемся окне About (О программе) нажать кнопку Save Preferences (Сохранить настройки).
Кнопка Close (Закрыть) закрывает окно эквалайзера. Заданные параметры настройки остаются в силе.

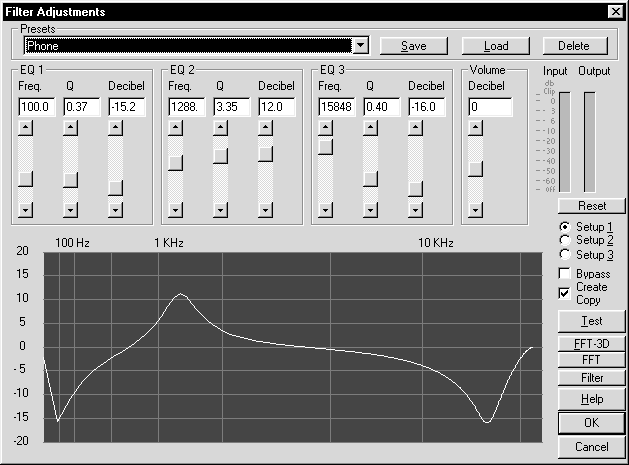

Параметрический эквалайзер в Samplitude 2496Параметрический эквалайзер запускается из меню Effects (Эффекты) по команде Parametric Equalizer. Открывающееся при этом окно Filter Adjustments показано на рис. 1.54. Это же окно доступно из окна Mixer (Микшер) при щелчке правой кнопки мыши по какому-либо регулятору в секции EQ (Эквалайзер)
Окно представляет собой трехполосный параметрический эквалайзер. Для корректировки звука включаются фильтры в трех свободно выбираемых диапазонах частот. Фильтры высоких и низких частот (в окне крайние) являются широкополосными, а центральный фильтр – узкополосным.
Эквалайзер используется в волновых проектах. Для его применения выделите фрагмент в текущем проекте или же весь проект (с помощью клавиши A ).
На быстродействующих компьютерах эквалайзер работает в реальном масштабе времени. Любые настройки можно легко освоить до внесения изменений в оригинал. На процессоре Intel Pentium 90 МГц или выше все три полосы легко обрабатываются и одновременно воспроизводятся.
Такой же процессор-эквалайзер используется в каждом канале микшера (окно Mixer ) и на его выходе. Микшер также функционирует в режиме реального времени, и аудиоматериал не изменяется без специальных команд (применено неразрушающее редактирование).
Рассмотрим настройки, которые можно выполнить в окне Filter Adjustments, используя органы управления эквалайзером.
С помощью регуляторов Freq. (Частота) резонансная частота каждого фильтра может устанавливаться в диапазоне от 10 Гц до 25 кГц. Так как выбор частоты свободный, нескольким фильтрам могут быть заданы одни и те же значения для достижения большего эффекта.
Регуляторами Q (Добротность) ширина каждого фильтра может быть изменена от 10 Гц до 10 кГц (значения от 10,12 до 0,1).
Регуляторами Decibel (Децибел) устанавливается величина ослабления или усиления сигнала в частотной полосе фильтра (от -20 до 20 дБ). При установке в 0 дБ фильтр отключается и не требует дополнительных вычислительных ресурсов.
Регулятором в секции Volume (Громкость) корректируется общая громкость сигнала, если в результате фильтрации она заметно снизилась.
Кнопка Test (Проверка) используется для предварительного прослушивания результата фильтрации в реальном масштабе времени. Если при повторном нажатии кнопки Test воспроизведение не прекращается (из-за перегрузки компьютера), нажмите пробел, чтобы остановить воспроизведение. Если необходимо, увеличьте размер Test Buffer (Буфер для проверки в реальном времени) в окне System (меню File → Preferences → System ).
При помощи опций Setup 1–3 (Установка 1–3) выполняется быстрое переключение между тремя различными вариантами настроек фильтров, чтобы легко сравнить акустические свойства различных параметров настройки во время предварительного прослушивания.
При нажатии на кнопку FFT-3D на дисплей окна эквалайзера выводится трехмерный график результатов спектрального частотного анализа звука (проведенного на основании FFT – быстрого преобразования Фурье; подробнее см. «Спектральный анализ», стр. 157). Вы можете оценить наличие частотных составляющих в сигнале и воздействие на них фильтров. Обратите внимание: текущие параметры фильтра сразу включаются в анализ.
При нажатии на кнопку FFT на дисплей окна эквалайзера выводится двумерный график результатов спектрального частотного анализа первых 512 выборок текущей области. Текущие параметры фильтра также сразу включаются в анализ.
Кнопка Filter (Фильтр) включает изображение первоначального графика частотной настройки фильтров. Эта кривая представляет собой не грубое приближение, а фактически точную характеристику частотного воздействия фильтров на сигнал.
Секция Presets (Предустановки) служит для выбора и загрузки в эквалайзер стандартных настроек, а также для сохранения и загрузки настроек пользователя.
Обратите внимание, что иногда при неоднократном применении к одному и тому же звуковому материалу одинаковых фильтров эффект от них может усилиться. Следовательно, с частотами фильтров разрешается выполнять самые разнообразные манипуляции.

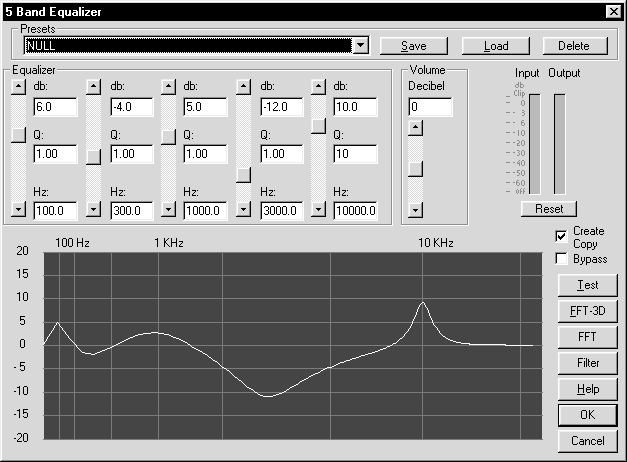

Графический эквалайзер в Samplitude 2496Графический эквалайзер запускается из меню Effects (Эффекты) по команде Graphic Equalizer. Открывающееся при этом окно 5 Band Equalizer (5-полосный эквалайзер) показано на рис. 1.55.
Окно представляет собой 5-полосный графический эквалайзер. Для корректировки звука включаются фильтры в пяти свободно выбираемых диапазонах частот.
Эквалайзер используется в волновых проектах. Для его применения выделите фрагмент в текущем проекте или же весь проект (с помощью клавиши A ).
В секции Equalizer (Эквалайзер) расположены органы регулировки: dB (Ослабление/усиление сигнала), Q (Добротность) и Hz (Частота).
Ползунковыми регуляторами устанавливается величина ослабления или усиления сигнала в частотной полосе каждого фильтра (от -20 до 20 дБ). При установке в 0 дБ фильтр отключается и не требует никаких дополнительных вычислительных ресурсов.
Регуляторами добротности Q может быть изменена ширина каждого фильтра (значения от 10 для самой узкой полосы до 0,1 для самой широкой).
С помощью регуляторов Hz резонансная частота каждого фильтра может быть установлена в диапазоне от 10 Гц до 25 кГц. Так как выбор частоты свободный, нескольким фильтрам разрешается задать одни и те же значения, чтобы достичь большего эффекта.
Регулятором в секции Volume (Громкость) корректируется общая громкость сигнала, если в результате фильтрации она слишком упала.
Кнопка Test (Проверка) используется для предварительного прослушивания результата фильтрации в реальном масштабе времени. Если при повторном нажатии кнопки воспроизведение не прекращается (из-за перегрузки компьютера), нажмите клавишу пробела, чтобы остановить воспроизведение. Если необходимо, увеличьте размер Test Buffer (Буфер для проверки в реальном времени) в окне System (меню File → Preferences → System).
При нажатии на кнопку FFT-3D на дисплей окна эквалайзера выводится трехмерный график результатов спектрального частотного анализа звука (проведенного на основании FFT – быстрого преобразования Фурье; подробнее см. «Спектральный анализ»). Вы можете оценить наличие частотных составляющих в сигнале и воздействие на них фильтров. Текущие параметры фильтра сразу включаются в анализ.
При нажатии на кнопку FFT на дисплей окна эквалайзера выводится двумерный график результатов спектрального частотного анализа первых 512 выборок текущей области. Текущие параметры фильтра также сразу включаются в анализ.
Кнопка Filter (Фильтр) включает изображение первоначального графика частотной настройки фильтров. Эта кривая представляет собой точную характеристику частотного воздействия фильтров на сигнал.
Секция Presets (Предустановки) служит для выбора и загрузки в эквалайзер стандартных настроек, а также для сохранения и загрузки настроек пользователя.Звуковые эффекты
Звуковые эффекты добавляют звучанию особый колорит, а иногда меняют звук до неузнаваемости.
Задержка сигналов
К эффектам, основанным на задержке сигнала, относятся следующие:
• дилэй (от англ. delay – задержка);
• реверберация (от англ. reverberation – повторение, отражение). Получается путем добавления к исходному сигналу затухающей серии его сдвинутых во времени копий. В результате имитируется затухание звука в помещении, когда за счет многократных отражений от стен, потолка и прочих поверхностей звук приобретает полноту и объемность, а после прекращения звучания источника затухает не сразу, а постепенно. При этом время между последовательными отзвуками (примерно до 50 мс) ассоциируется с размерами помещения, а их интенсивность – с характером отражающих, рассеивающих и поглощающих звук поверхностей;
• эхо (ееЬо). Реверберация с еще более увеличенным временем задержки – свыше 50 мс. При этом слух перестает воспринимать отражения как призвуки основного сигнала и начинает ощущать их как повторения. Обычно реализуется так же, как и естественное эхо, – с затуханием повторяющихся копий.
Кроме перечисленных выше, с задержками связан целый ряд эффектов (например, флэнжер, фэйзер и хорус), которые мы рассмотрим чуть позже в разделе, посвященном модуляции.
Простейшие задержка и эхо в Sound Forge
