Сначала эти сети создавались локально, специально под конкретные условия. Далее за дело взялись крупные компании. Они стали получать контракты от местных властей на подключение целых городов. Следующим шагом стало создание телевизионных программ и даже целых каналов специально для кабельного телевидения. Зачастую это были узкоспециализированные каналы: новостные, спортивные, кулинарные, каналы по садоводству и т.д. С самого их появления и до второй половины 1990-х они предназначались исключительно для телевизионного приема.
Когда же аудитория интернета стала более массовой, операторы кабельных сетей поняли, что при небольшой модификации системы они могут предоставлять сервис двустороннего интернета в неиспользуемых частях
Кабельное телевидение не единственная разновидность MAN. Недавние разработки в области высокоскоростного беспроводного доступа в интернет привели к появлению еще одной MAN, описываемой стандартом 802.16 и широко известной под названием WiMAX. Впрочем, особенно популярной она не стала. В этой книге представлены и другие беспроводные технологии: LTE (стандарт «долгосрочного развития», Long Term Evolution) и 5G.

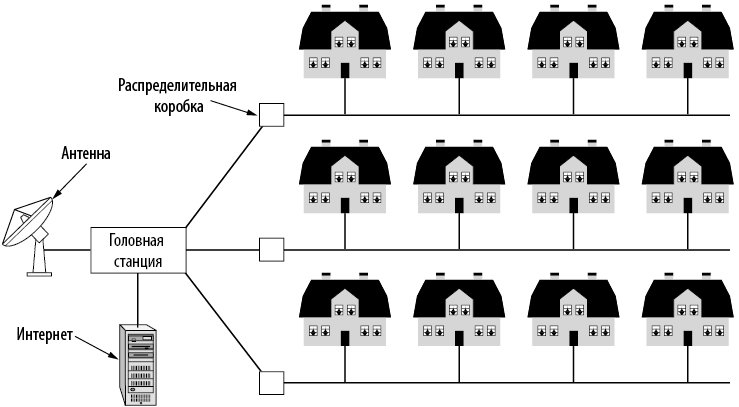

Илл. 1.8. Городская сеть на основе кабельного ТВ
1.3.5. Глобальные сети
Глобальная сеть (WAN, Wide Area Network) охватывает значительные географические площади, зачастую целую страну, континент или даже несколько континентов. WAN может обслуживать частную компанию (корпоративная WAN) или предлагаться в качестве коммерческой услуги (транзитная сеть).
Для начала рассмотрим проводные WAN на примере компании, филиалы которой находятся в разных городах. WAN на илл. 1.9 соединяет филиалы в Перте, Мельбурне и Брисбене5. В каждом филиале имеется несколько компьютеров для выполнения пользовательских (то есть прикладных) программ. Согласно общепринятому употреблению, будем называть эти компьютеры хостами (hosts). Оставшаяся часть сети, соединяющая хосты, называется подсетью связи (communication subnet), или просто подсетью (subnet). Подсеть осуществляет передачу сообщений между хостами, точно так же как телефонная система передает слова (на самом деле просто звуки) от говорящего слушающему.
В большинстве случаев подсеть состоит из двух отдельных компонентов: линий передачи и коммутирующих элементов. Линии передачи (transmission lines) отвечают за перемещения битов информации между устройствами. В их основе могут лежать медные провода, коаксиальный кабель, оптоволокно или каналы радиосвязи. У большинства организаций нет своих линий передачи, так что им приходится использовать уже существующие линии телекоммуникационных компаний. Коммутирующие элементы (switching elements), или просто коммутаторы (switches), представляют собой специализированные устройства, соединяющие две или более линии передачи. При поступлении данных по входящей линии коммутатор выбирает исходящую линию для их отправки.

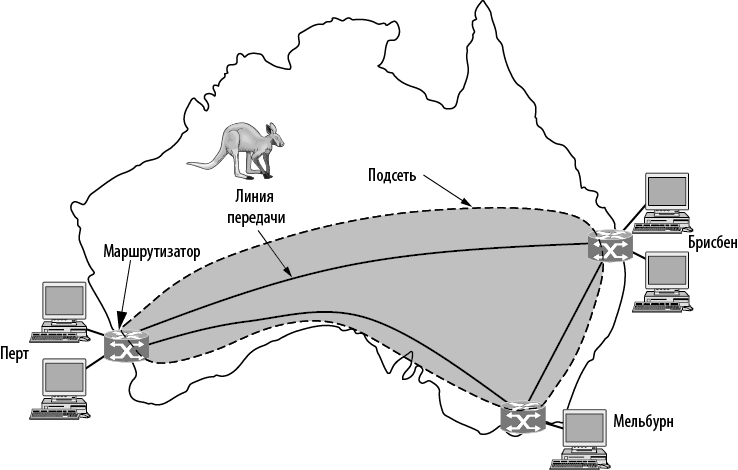

Илл. 1.9. WAN, соединяющая три филиала компании в Австралии
Большинство WAN состоит из множества линий передачи, каждая из которых связывает пару маршрутизаторов (router). Два маршрутизатора, не связанные линией передачи, обязательно должны связываться через другие маршрутизаторы. В сети может быть множество путей, соединяющих два конкретных маршрутизатора. Для поиска наилучшего пути сеть использует алгоритм маршрутизации (routing algorithm).
Здесь не помешает короткий комментарий относительно термина «подсеть». Изначально под ним понимался исключительно набор маршрутизаторов и линий передачи, производивших перемещение пакетов данных из хоста-источника в хост-получатель. Но читателям следует учесть, что недавно он приобрел и второе, более актуальное значение, связанное с сетевой адресацией. Мы поговорим об этом в главе 5, а до тех пор ограничимся исходным значением (набор линий и маршрутизаторов).
Может создаться впечатление, что WAN — это большая проводная LAN, но между ними существуют важные различия помимо длины проводов. Во-первых, в WAN за хосты и подсеть обычно отвечают разные люди. В нашем примере сотрудники компании отвечали бы за свои собственные компьютеры, а IT-отдел компании — за остальную часть сети. В приведенных ниже примерах границы обязанностей проведены более четко: за обслуживание сети отвечает поставщик сетевых услуг или телефонная компания. Отделение чисто коммуникационных аспектов сети (подсети) от прикладных аспектов (хосты) существенно упрощает ее общую архитектуру.
Во-вторых, маршрутизаторы обычно соединяют различные (в смысле используемых технологий) части сети. Например, внутренняя офисная сеть может оказаться коммутируемым Ethernet, а магистральная линия передачи — соединением по протоколу SONET (представленным в главе 2). И тут какому-нибудь устройству необходимо к ним присоединиться… Внимательный читатель сразу поймет, что это выходит за рамки нашего определения сети. Это значит, что многие WAN на самом деле представляют собой объединенные сети, или интерсети (internetworks), составленные из нескольких других сетей. Мы расскажем про объединенные сети подробнее в следующем разделе.
Главное различие определяется тем, что именно подключено к подсети. Это могут быть отдельные компьютеры, как в случае подключения к LAN, или целые локальные сети. Именно так из нескольких небольших сетей и формируются крупные сети. С точки зрения подсети при этом ничего не меняется.
Виртуальные частные сети и SD-WAN
Вместо аренды выделенных линий передачи организация может установить связь между филиалами, подключив их к интернету. Офисы соединяются посредством виртуальных каналов, использующих базовые возможности интернета. Как уже упоминалось ранее, эта схема, приведенная на илл. 1.10, называется виртуальной частной сетью (VPN, virtual private network). В отличие от сетей с выделенными физическими соединениями, у VPN есть свойственное виртуализации преимущество — гибкое переиспользование ресурсов (интернет-соединений). Есть у VPN и столь же типичный для виртуализации недостаток — отсутствие контроля базовых ресурсов. Потенциальные возможности выделенного соединения четко понятны. В случае же VPN производительность может меняться в зависимости от быстродействия используемого интернет-соединения. Обслуживание самой сети может производить коммерческий интернет-провайдер (ISP). Эта схема соединения сайтов WAN друг с другом, а также с остальным интернетом показана на илл. 1.11.
Остальные виды WAN активно используют беспроводные технологии. В спутниковых системах у всех наземных компьютеров есть антенны, посредством которых они обмениваются данными с находящимся на орбите спутником. Все компьютеры «видят» исходящие от спутника данные, а в некоторых случаях также и данные, отправляемые на спутник другими компьютерами системы. Спутниковые сети по своей природе являются широковещательными. Они наиболее удобны при необходимости широкого вещания или при отсутствии наземной инфраструктуры (скажем, представьте себе нефтяников, исследующих удаленную пустыню).
