Почти у каждого компьютера имеется несколько периферийных устройств: монитор, клавиатура, мышь и принтер. Если бы не беспроводные сети, все эти подключения пришлось бы выполнять при помощи кабелей. Для неопытного пользователя поиск нужных проводов и соответствующих им разъемов может стать настоящей проблемой (хотя обычно они различаются формой и цветом). По этой причине большинство поставщиков компьютеров предлагают услугу вызова мастера на дом. Чтобы помочь таким пользователям, несколько компаний объединились и разработали беспроводную сеть малого радиуса действия под названием Bluetooth. Идея в том, чтобы больше не нужно было возиться с проводами. Если все ваши устройства поддерживают Bluetooth, достаточно просто включить их,
В самом простом варианте Bluetooth-сети используют парадигму «главный — подчиненный» («master — slave»), приведенную на илл. 1.6. Системный блок (ПК) обычно играет роль главного узла и взаимодействует с мышью или клавиатурой, играющими подчиненную роль. Главный узел сообщает подчиненным, какие адреса использовать, когда и в течение какого промежутка времени осуществлять передачу данных, какие частоты использовать и т.д. Мы обсудим Bluetooth подробнее в главе 4.

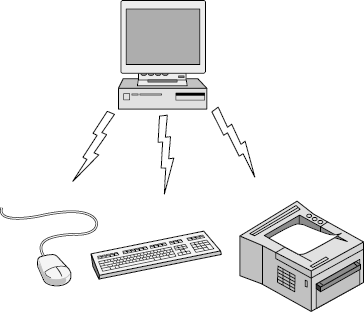

Илл. 1.6. Конфигурация персональной сети на основе Bluetooth
Для создания PAN используется множество других технологий ближнего радиуса действия; они также представлены в главе 4.
1.3.2. Локальные сети
Локальная сеть (LAN, Local Area Network) — частная сеть, функционирующая в отдельном здании и на прилегающей территории (это может быть дом, офис или завод). LAN широко применяется для соединения персональных компьютеров и бытовой электроники, позволяя совместно использовать различные ресурсы (например, принтеры) и обмениваться информацией.
На сегодняшний день беспроводные LAN применяются повсеместно. Изначально они были популярны в жилых помещениях, старых офисных зданиях, кафе и других местах, где прокладка кабелей обошлась бы слишком дорого. В подобных системах компьютеры обмениваются информацией с помощью встроенного радиомодема и антенны. Чаще всего компьютер обращается к специальному устройству, которое называется точкой доступа (AP, Access Point), беспроводным маршрутизатором (wireless router) или базовой станцией (base station), как показано на илл. 1.7. Это устройство осуществляет передачу пакетов данных между беспроводными компьютерами, а также между компьютером и интернетом. Точка доступа напоминает популярного ребенка в школе, поскольку все хотят с ней «поговорить». Еще один часто встречающийся сценарий — близко расположенные устройства обмениваются пакетами в конфигурации так называемой ячеистой сети (mesh network). Иногда конечные узлы выступают в роли передатчиков. Однако в большинстве случаев в ячеистую сеть входит специальный набор узлов, единственная функция которых — передача трафика. Ячеистые сети часто применяются в развивающихся регионах, где развертывать соединение по всей территории неудобно и дорого. Кроме того, растет их популярность в качестве решения для домашних сетей, особенно в больших зданиях.
Одним из самых популярных стандартов беспроводных LAN является IEEE 802.11, более известный как Wi-Fi. Он работает со скоростью от 11 Мбит/с (802.11b) до 7 Гбит/с (802.11ad). Обратите внимание, что в этой книге мы придерживаемся традиции и измеряем скорость передачи данных по линии в мегабитах в секунду, где 1 Мбит/с равен 1 000 000 бит/с, и гигабитах в секунду, где 1 Гбит/с равен 1 000 000 000 бит/с. Степени двойки мы будем использовать только при описании хранения информации, в этом случае 1 МБ памяти равен 220, то есть 1 048 576 байт. Стандарт 802.11 подробнее обсуждается в главе 4.

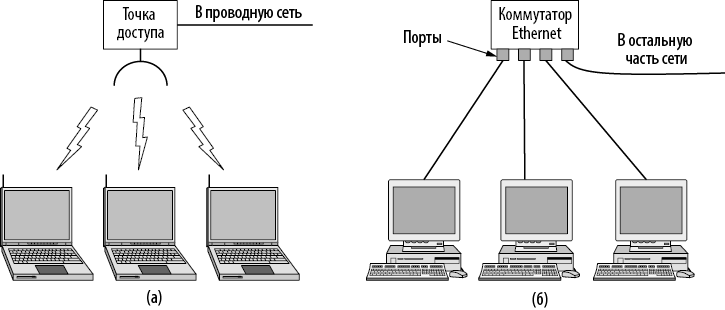

Илл. 1.7. Беспроводные
В проводных LAN используется множество различных технологий передачи; наиболее распространенные физические среды — медные провода, коаксиальный кабель и оптоволокно. Размеры LAN ограниченны, а значит, наихудшее время прохождения сигнала имеет предел и известно заранее. Знание этих ограничений помогает разрабатывать сетевые протоколы. Обычно проводные LAN работают на скорости от 100 Мбит/с до 40 Гбит/с. Они отличаются низкой задержкой (не более десятков миллисекунд, а зачастую намного меньше), при этом ошибки передачи случаются редко. Проводные LAN обычно обладают меньшим значением задержки и процентом потери пакетов, а также более высокой пропускной способностью, чем беспроводные. И хотя с течением времени этот разрыв в показателях сократился, передавать сигналы по проводам или через оптоволокно намного проще, чем по воздуху.
Многие проводные LAN включают двухточечные проводные соединения. Стандарт IEEE 802.3, более известный как Ethernet, однозначно самая популярная разновидность проводной LAN. На илл. 1.7 (б) показан пример коммутируемой сети Ethernet (switched Ethernet). Любой компьютер может использовать протокол Ethernet и подключаться к устройству, называемому коммутатором (switch), посредством двухточечного соединения. Задача этого устройства в том, чтобы передавать пакеты между связанными с ним компьютерами. Каждый пакет содержит адрес, по которому коммутатор определяет, на какой компьютер отправить данные.
Коммутатор содержит несколько портов, каждый из которых может быть подключен к одному устройству, например компьютеру или даже другому коммутатору. Для создания более крупных LAN коммутаторы можно подключать друг к другу через порты. Что произойдет, если случайно их зациклить? Сохранится ли работоспособность сети? К счастью, специалисты об этом уже подумали, и теперь все коммутаторы в мире используют соответствующий алгоритм против зацикливания (Перлман; Perlman, 1985). За выбор пути, по которому должен идти пакет, чтобы в целости и сохранности достичь нужного компьютера, отвечает протокол. В главе 4 мы увидим, как это происходит на деле.
Одну физически большую LAN можно разбить на две меньших логических. Наверное, вам интересно, зачем это может понадобиться. Иногда схема сетевого оборудования не соответствует структуре организации. Например, компьютеры инженерного и финансового отделов компании могут физически находиться в одной сети, поскольку они размещаются в одном крыле здания. Но если бы у каждого из этих отделов была своя виртуальная LAN (VLAN, Virtual LAN), администрирование системы значительно упростилось бы. При такой архитектуре каждый порт будет помечен своим «цветом», скажем, финансовый отдел зеленым, а инженерный — красным. Коммутатор направляет пакеты таким образом, что компьютеры, подключенные к зеленым портам, отделены от подключенных к красным. Зеленый порт не будет получать широковещательные пакеты, отправляемые на красный порт, как будто это две физически отдельные LAN. VLAN подробнее рассматривается в конце главы 4.
Существуют и другие топологии проводных LAN. Известно, что коммутируемая сеть Ethernet представляет собой современный вариант первоначальной архитектуры Ethernet с широковещательной передачей всех пакетов по одному линейному кабелю. Успешно производить передачу сигнала могла только одна машина за раз, а для разрешения конфликтов использовался распределенный механизм арбитража. Применялся простой алгоритм: компьютеры могли осуществлять передачу в любое время, когда кабель не использовался. При конфликте двух или более пакетов каждый компьютер просто ожидал в течение случайного промежутка времени и повторял попытку отправки. Для ясности мы будем называть эту архитектуру классической Ethernet (classic Ethernet). Как вы уже догадались, о ней можно прочитать в главе 4.
