Р-158(зав. № 909). Хабаровский ССЗ: •; 1986 г.
Входил в состав ТОФ. В 1996 г. исключен из боевого состава флота и передан ОРВИ для утилизации.
Р-76(зав. № 910). Хабаровский ССЗ: 1986 г.
Входил в состав ТОФ. В 1996 г. исключен из боевого состава флота и передан ОРВИ для утилизации.
Р-83(зав. № 911). Хабаровский ССЗ: • ; 12.1986 г.
Входил в состав ТОФ. В 1996 г. исключен из боевого состава флота и передан ОРВИ для утилизации.
Р-229(зав. № 912). Хабаровский ССЗ: 09.1987
Входил в состав ТОФ. В 1995 г. исключен из боевого состава флота и передан ОРВИ для утилизации.
Р-230(зав. № 913). Хабаровский ССЗ: 12.1987 г.
Входил в состав ТОФ. В 1996 г. исключен из боевого состава флота и передан ОРВИ для утилизации.
Р-240(зав. № 914). Хабаровский ССЗ: 09.1988 г.
Входил в состав ТОФ. В 1995 г. исключен из боевого состава флота и передан ОРВИ для утилизации.
Р-261(зав. № 915). Хабаровский ССЗ: 12.1988 г.
Входит в состав ТОФ.
Р-271(зав. № 916). Хабаровский ССЗ: 09.1989 г.
Входит в состав ТОФ.
Р-442(зав. № 917). Хабаровский ССЗ: 12.1989 г.
Входит в состав ТОФ.
Р-297(зав. № 918). Хабаровский ССЗ: 09.1990 г.
Входит в состав ТОФ.
Р-298(зав. № 919). Хабаровский ССЗ: •; 12.1990 г.
Входит в состав ТОФ.
Р-11(зав. № 920). Хабаровский ССЗ: 09.1991 г.
Входит в состав ТОФ.
Р-14(зав. № 921). Хабаровский ССЗ: 12.1991 г.
Входит в состав ТОФ.
Р-18(зав. № 922). Хабаровский ССЗ: 09.1992 г.
Входит в состав ТОФ.
Ракетный катер пр. 12411
Р-19(зав. № 923). Хабаровский ССЗ: 12.1991 г.
Входит в состав ТОФ.
Р-20(зав. № 924). Хабаровский ССЗ: 12.1993 г.
Входит в состав ТОФ.
Р-24(зав. № 925). Хабаровский ССЗ: 12.1994 г.
Входит в состав ТОФ.
Р-29(зав. № 926). Хабаровский ССЗ: 1992; •; 27.09.2003 г.
Входит в состав ТОФ.
Ракетный катер пр. 12421 – 1(1)
Водоизмещение, т:
– стандартное 496
– полное 550
Главные размерения, м:
– длина наибольшая (по КВА) 56,1 (49,5)
– ширина наибольшая (по КВА) 10,2 (8,74)
– осадка при полном водоизмещении 2,5
Главная энергетическая установка:
– тип дизель-газотурбинная, с совместной работой форсажных и маршевых двигателей
– количество х тип (суммарная мощность, л. с.) форсажных ГТД 2 х М-70 (24 000) количество х тип (суммарная мощность, л. с.) маршевых ДД, 2 х М-510 (10 000)
– количество х тип движителей 2 х ВФШ
– количество х тип (мощность источников тока, кВт)
Скорость хода, уз:
– наибольшая 38
– экономическая 14
Дальность плавания, мили:
– ходом 12 уз 2 400
– ходом 14 уз 1600
– ходом 36 уз 400
Экипаж (в т. ч. офицеров), чел 40(5)
Автономность по запасам провизии, сут 10
Вооружение:
Комплекс противокорабельных ракет:
– наименование «Москит-Э»
– количество ПУ х направляющих (тип ПУ) 2x2 (палубная ненаправляющая КТ с подъемом на угол старта)
– боезапас 4 ПКР ЗМ80Э
Зенитный ракетный комплекс:
– наименование «Стрела-3»
– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)
– боезапас 12 ЗР
Артиллерийские комплексы:
– количество АУ х стволов (тип АУ) 1 х 1-76/59 (АК-176)
– боезапас 316 выстрелов
– количество АУ х стволов (тип АУ) 2 х 1-30-мм (АК-630М)
– боезапас 6 000 выстрелов
– СУАО «Вымпел» (МР-123/176)
Радиоэлектронное:
– РЛС обнаружения ВЦ и НЦ «Позитив-Э» и целеуказания «Гарпун-Бал»
– навигационная РЛС «Дон-2»
– комплекс средств РЭБ «Вымпел-Р2»
– количество ПУ х направляющих (тип ПУ) СППП 2 х 16-82-мм (ПК-16) + + 2 х 10-122-мм (ПК-10)

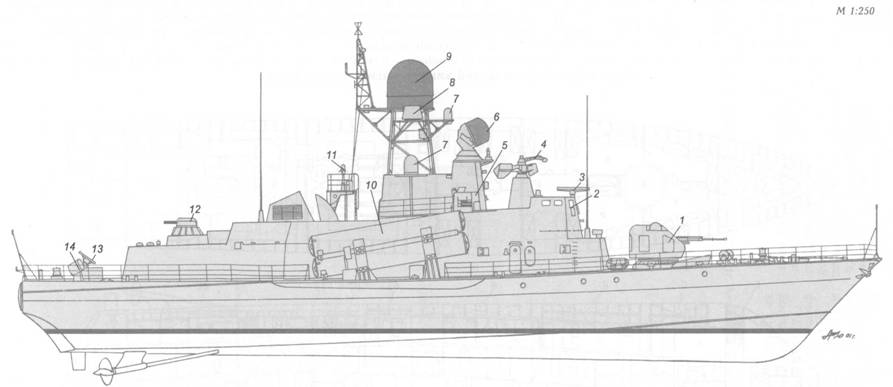

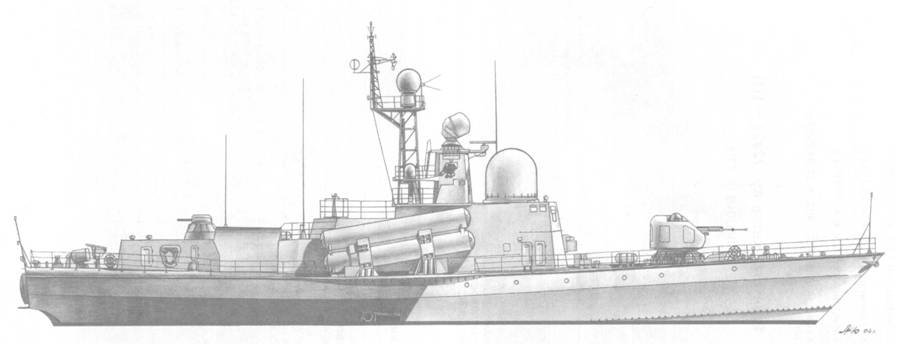

Схема внешнего вида ракетного катера пр. 12421
1 – 76-мм АУ АК-176; 2 – ходовая рубка; 3 – АП РЛС «Дон-2»; 4 – основной (комплексный) АП РЛК «Гарпун-Бал»; 5 – ходовой мостик; 6 – АП РЛС СУАО «Вымпел»; 7 – АП станции постановки активных помех комплекса средств РЭБ «Вымпел-Р2»; 8 – АП станции РТР комплекса средств РЭБ «Вымпел-Р2»; 9 – АП РЛС «Позитив-Э»; 10 – ТПК ПКРК «Москит-Э»; 11 – визирная колонка СУАО «Вымпел»; 12 – 30-мм АУ АК-630М; 13 – ПУ (упор) ПЗРК «Стрела-3»; 14 – ПУ ПК- 10 НУРС СППП.

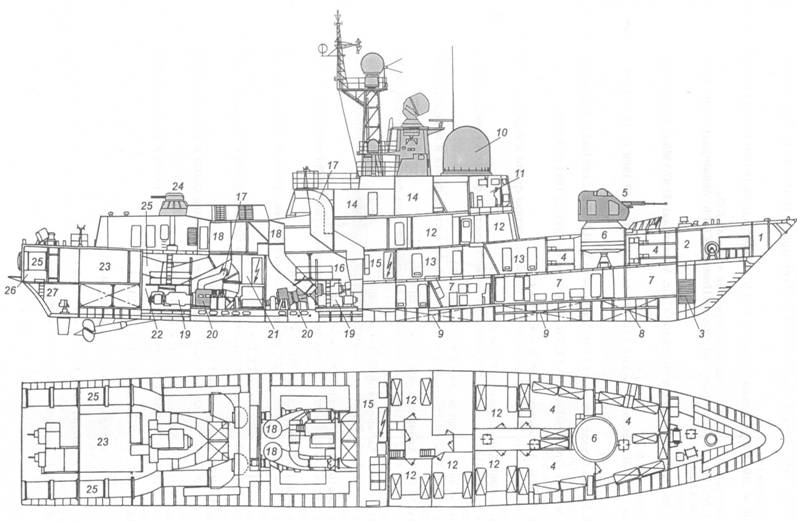

Схема общего расположения ракетного катера пр. 12421
1 – форпик; 2 – кладовые различного назначения; 3 – цепной ящик; 4 – кубрики личного состава; 5 – 76-мм АУ АК-176; 6 – барбет 76-мм АУ; 7 – боевые посты различного назначения; 8 – цистерна пресной воды; 9 – топливные цистерны; 10 – оптический перископический визир ходовой рубки; 11 – ходовая рубка; 12 – каюты офицеров; 13 – коридор; 14 – выгородки ВЧ блоков; 15 – ЦП управления главными механизмами и выгородка носового распределительного щита; 16 – носовое МО; 17 – дымоходы ДД 18 – воздушно-вентилляционные шахты МО; 19 – ДГ; 20 – главные двигатели; 21 – ПЭЖ и выгородка кормового распределительного щита; 22 – кормовое МО; 23 – столовая личного состава; 24 – 30-мм АУ АК-630М; 25 – шахты газоходов ГТД; 26 – ахтерпик; 27 – румпельное отделение.
