7* Носителями ПКРК «Уран» могут быть надводные корабли (индекс ПКР ЗМ24), самолеты и вертолеты (индекс ПКР Х-35). Имеются модификации, которые входят в состав берегового ПКРК «Бал-Э». ПКРК «Уран-Э» поставляется в Индию, Алжир и Вьетнам.

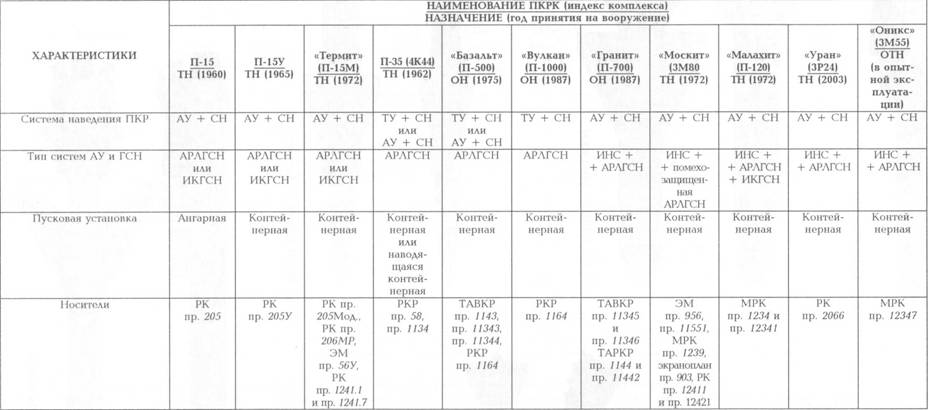

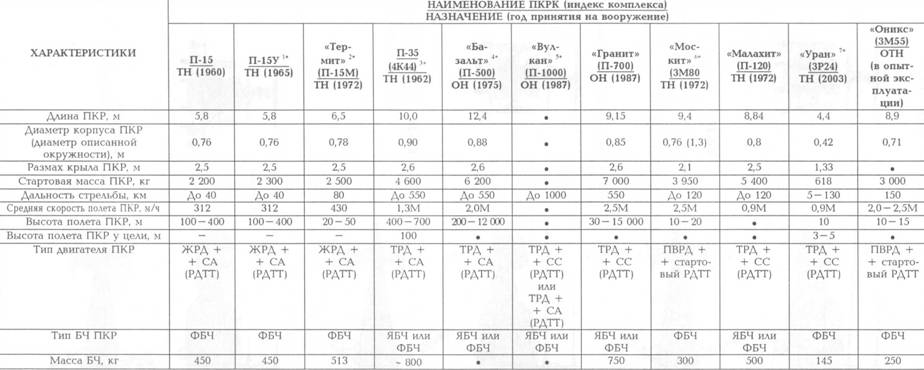

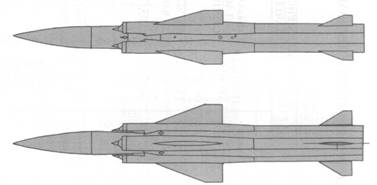

П-35 (ПКРК П-35)

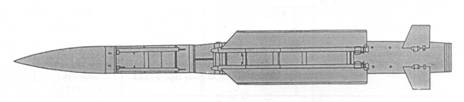

П-700 (ПКРК «Гранит»)

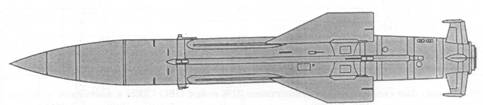

ЗМ80 (ПКРК
П-500 (ПКРК «Вулкан»)

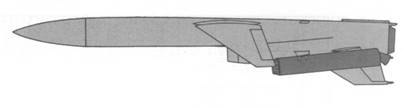

П-15 (ПКРК П-15)

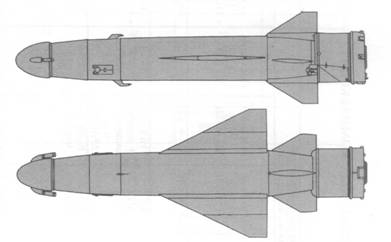

ЗР24 (ПКРК «Уран»)
Продолжение

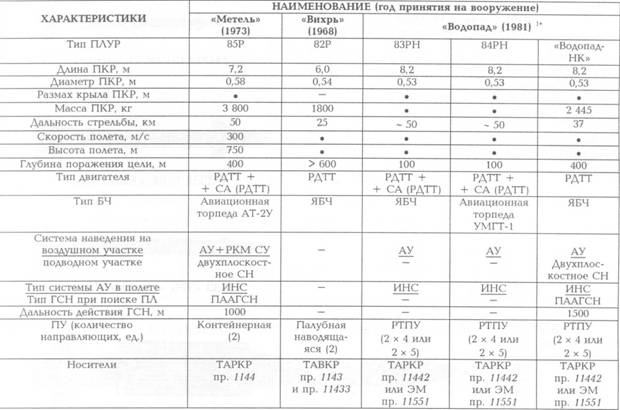

1* Из РТПУ ПАРК «Водопад» кроме ПЛУР могут выстреливаться торпеды СЭТ-65.

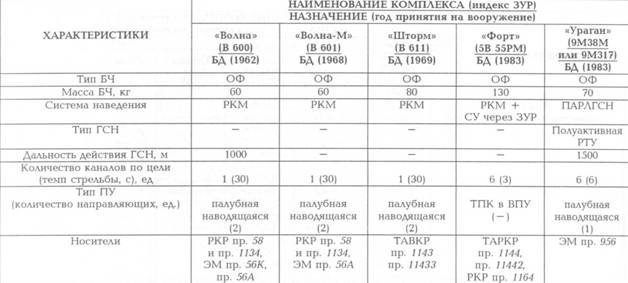

1* ЗРК «Волпа» был создан на базе сухопутного ЗРК войск ПВО С-125 и постоянно модернизировался (помимо СУ, главным образом, в части ЗУР). В 1968 г. создана модификация В 601, в 1980 г – В 601М. У принятой на вооружение в 1976 г. модификации ЗРК «Волна-П» была усилена помехозащищенность. Проводимые модернизационные работы позволили не только увеличить дальность стрельбы, но и обеспечить поражение низколетящих воздушных и надводных целей в условиях РЭП, что дало основание классифицировать этот ЗРК как универсальный. Модификация ЗРК «Волна-И» (на вооружение не поступала) могла использовать ЗУР В 611 «Шторм».
2* Изначально использовался специально для ВМФ с возможностью поражения надводных целей как УЗРК.
3* ЗРК «Форт» (С-300Ф) создан на базе комплекса войск ПВО С-300. В нем впервые в мире реализован вертикальный старт ЗУР из ТПК в ВПУ, использована помехозащищенная многоканальная СУ, способная одновременно сопровождать 12 и обстреливать шесть целей и обеспечивать использование ЗУР для поражения надводных целей. ВПУ – в виде вращающихся барабанов (на 6, 7 или 8 ЗУР) с одним стартовым стволом. На ТАРКР Петр Великий установлен один ЗРК «Форт-М» (С-300ФМ) с СУ и ЗУР (48Н6) нового поколения.
4* Корабельная часть СУ состоит из ЦП и прожекторов подсвета цели. Количество каналов по цели определяется количеством прожекторов подсвета. Кроме того, в качестве целевого канала могут использоваться РЛС семейства «Фрегат». Экспортная модификация – ЗРК «Штиль».

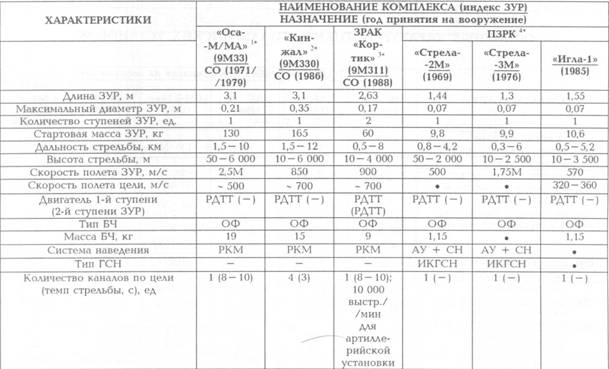

9М311 (ЗРАК «Кортик»)
9М330 (ЗРК «Кинжал»)
9МЗЗ (ЗРК
9М38М (ЗРК «Ураган»)
5В 55РМ (ЗРК «Форт»)
В 611 (ЗРК «Шторм»)

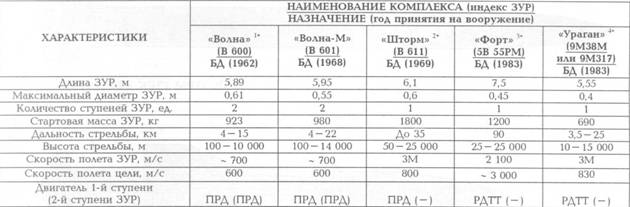

В 600 (ЗРК «Волна»)
Продолжение
Продолжение
1* Разрабатывался по единым требованиям ВМФ и сухопутных войск. Блок СУ и АУ включает радиолокационные станции наведения ЗУР и кругового обзора для обнаружения ВЦ в ближней зоне.

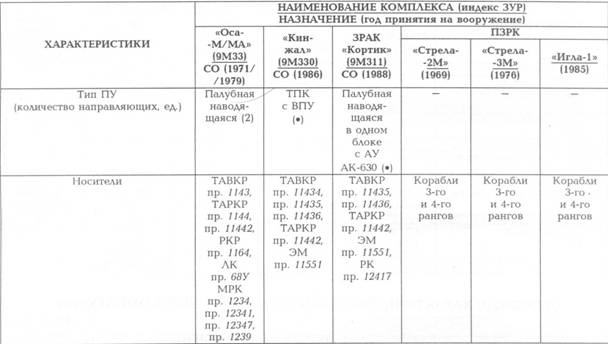

2 * В ЗРК «Кинжал» использованы принципиальные схемные решения ЗРК «форт» (наличие многофункциональной РЛС, старт ЗУР из ТПК в ВПУ барабанного типа). Целеуказание может быть получено от любой корабельной РЛС обнаружения ВЦ.
3* Создан на базе зенитной самоходной установки 2С6М «Тунгуска». В ЗРАК вместо 30-мм армейских автоматов использованы артиллерийская установка АК-630 и новая СУ с радиокомандным наведением ЗУР. Нормальная комплектация включает один МУ и от одного до шести БМ. Каждый БМ включает две пакетные ПУ на восемь боеготовых ЗУР и две 30-мм АУ. В подбашенном отделении БМ хранятся еще 24 ЗУР (имеется модификация ЗРАК без подбашенного хранения ЗУР). Экспортная модификация – ЗРАК «Каштан».
4* Могут использоваться как со специальных установок на две или четыре ЗУР, так и с легких упоров. Общая масса ПЗРК составляет от 15 кг («Стрела-2М») до 17 кг («Игла-1»).
Продолжение

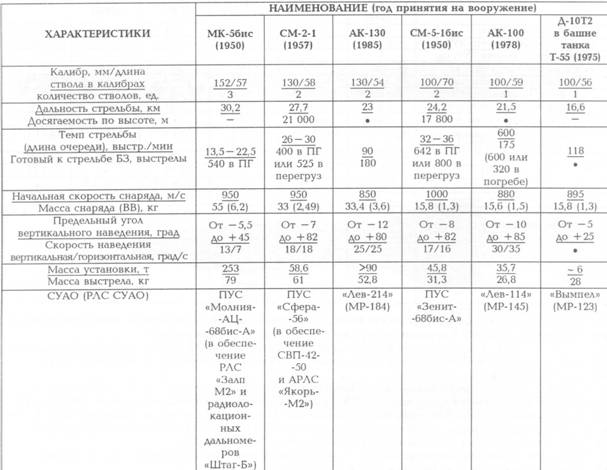

Продольный разрез по оси установки МК-5бис*:
