Корабли ВМФ СССР. Том 2. Ударные корабли. Часть 2. Малые ракетные корабли и катера

Апальков Юрий Валентинович

* На основе подлинных чертежей. Схема заимствована монографии А.Б. Морина «Легкие крейсера типа Чапаев и типа Свердлов», Альманах «Цитадель», СПб. 1997 г.

Основные характеристики артиллерийских установок

Продолжение

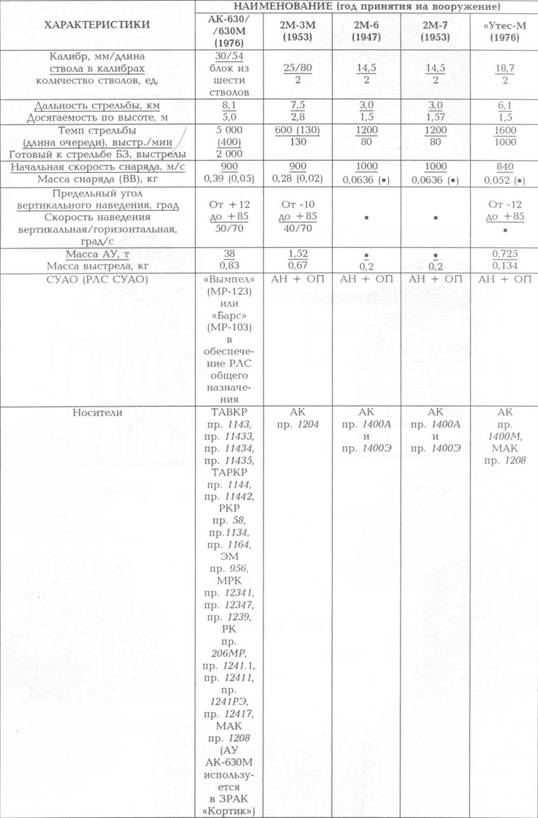

Основные характеристики артиллерийских установок

Продолжение

< image l:href="#" />

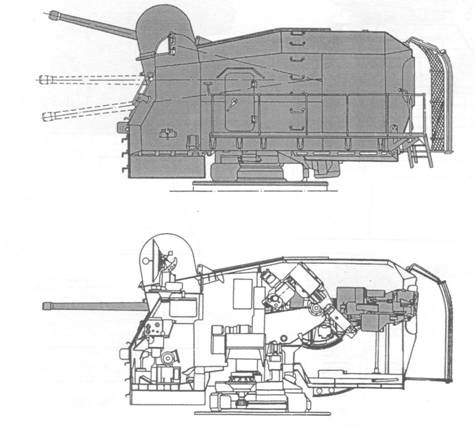

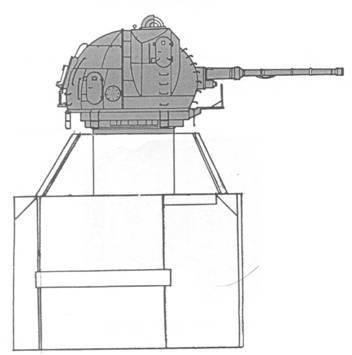

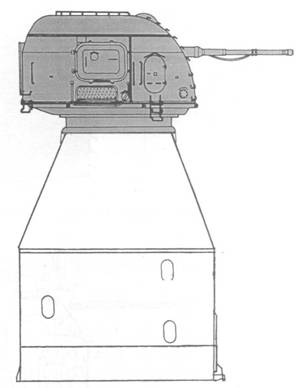

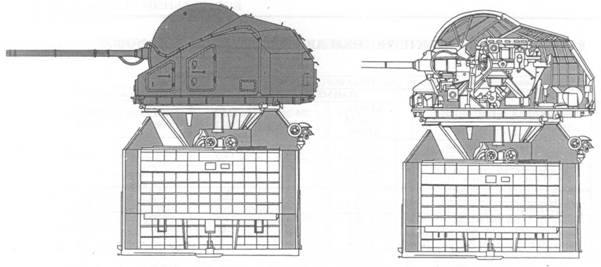

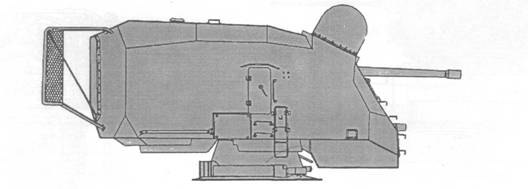

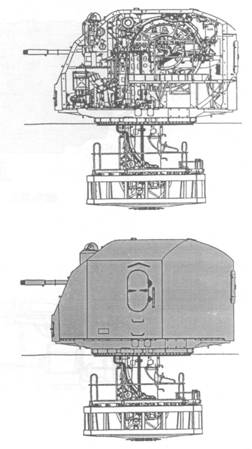

Артиллерийские

установки

СМ-2-1

СМ-5-1

В-11М

АК-130

АК-100

АК-176

АК-726

АК-725

АК-230

АК-630

ЗРАК «Кортик»

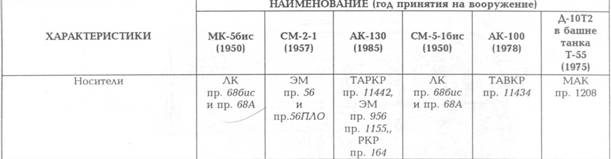

Основные характеристики артиллерийских установок

Продолжение

Основные характеристики реактивного бомбового вооружения

1*

Носил наименование «Смерч». ПУ была оборудована системой стабилизации. Управление ПУ осуществлялось дистанционно, а заряжание – вручную. РГБ снабжалась ударно-дистанционным взрывателем, с 1960 г. – неконтактным акустическим взрывателем активного действия.

2 * Носит наименование «Смерч-3». ПУ оснащена системой стабилизации и механизированной системой заряжания. РГБ-10 снабжена ударно-дистанционным взрывателем. Комплекс используется как средство ПТЗ.

3* Изначально создавался как комплекс ПТЗ (носит наименование «Удав-1»), ПУ оснащена системой стабилизации и механизированной системой заряжания.

4* Носит наименование «Смерч-2». ПУ оснащена системой стабилизации и механизированной системой заряжания. ПУ наводятся в двух плоскостях. Изначально РГБ-60 была оснащена ударно-дистанционным взрывателем. В 1966 г. была создана модификация с неконтактным акустическим взрывателем активного действия. В 1987 г. была принята на вооружение РГБ «Запад» с миниатюрной системой активного гидроакустического самонаведения с дальностями обнаружения ПЛ до 130 м и стрельбы от 600 м до 4 300 м, и глубиной поражения цели до 1000 м.

Основные характеристики торпедного вооружения

Перечень сокращений

АКА – речной артиллерийский катер

АСС – аварийно-спасательная служба

АУ – артиллерийская установка

БФ – Балтийский флот

ВЛ – ватерлиния

ВМБ – военно-морская база

ВМСУ – военно-морские силы Украины

ВМФ – военно-морской флот

ВП – военная приемка

ВФШ – винт фиксированного шага

ВЦ – воздушная цель

ГАС – гидроакустическая станция

ГТД – газотурбинный двигатель

ДГ – дизель-генератор

ДГТУ – дизель-газотурбинная установка

ДД – дизельный двигатель

ЗР – зенитная ракета

ЗРАК – зенитный ракетно-артиллерийский комплекс

ЗРК – зенитный ракетный комплекс

ЗУР – зенитная управляемая ракета

КВЛ – конструктивная ВЛ

КФл – Каспийская флотилия

МРК – малый ракетный катер

МЧ ПВ КГБ СССР – морские части Пограничных войск КГБ СССР

МЧ ФПС РФ – морские части Федеральной пограничной службы РФ

НЦ – надводная цель

ОРВИ – отдел реализации военного имущества

ОТК – отдел технического контроля

ОФИ – отдел фондового имущества

ПКБ – проектно-конструкторское бюро

ПКР – противокорабельная ракета

ПКРК – противокорабельный ракетный комплекс

ПО – производственное объединение

ПСКР – пограничный сторожевой корабль

ПУТС – приборы управления торпедной стрельбой

ПУТСБ – приборы управления стрельбой торпедами и бомбами

РК – ракетный катер

РКР – ракетный крейсер

РАК – радиолокационный комплекс

РЛС – радиолокационная станция

РТС – радиотехнические средства

РЭБ – радиоэлектронная борьба

СПК – судно на подводных крыльях

СППП – система постановки пассивных помех

СРЗ – судоремонтный завод

ССЗ – судостроительный завод

ССО – судостроительное объединение

СУ – система управления

СУАО – система управления артиллерийским огнем

СФ – Северный флот

ТА – торпедный аппарат

ТОФ – Тихоокеанский флот

ТПК – транспортно-пусковой контейнер

ТРД – турбореактивный двигатель

ФлРС – флотилия разнородных сил

ЦКБ – центральное конструкторское бюро

ЦМКБ – центральное машиностроительное конструкторское бюро

ЧФ – Черноморский флот

ЭУ – энергетическая установка

ЭЭС – электро-энергетические системы
