Крепости и осадные орудия. Средства ведения войны в Средние века

Виолле-ле-Дюк Эжен Эмманюэль

Из этого описания следует, что бастион представлял собой очень важное средство обороны. Он защищал выступы, дверцы и ворота, а также держал под обстрелом рвы.

Он занял место башен, барбиканов и листов в старых фортификациях, а также изолированных бастилий и укреплений перед воротами. Очень скоро бастионы, в необходимости которых инженеры уже успели убедиться, займут ведущее место, а со временем превратятся и в главное средство современной системы обороны.

Сохранив в крепостях, сооруженных ближе к концу XV века, высокие башни и куртины внутренней линии укреплений, с которых можно было обозревать местность на большом расстоянии, и по-прежнему снабжая эти башни и куртины машикулями, инженеры увеличили толщину каменной кладки, чтобы она была способна выдержать удары каменных ядер, как показано на планах башен и бульваров Лангра и Шаффхаузена.

Когда констебль Сен-Поля перестроил в 1470 году замок Ам, он не только снабдил его передовыми укреплениями и стенами контргарда, но и велел сделать куртины и стены башен, в особенности большого донжона, такой толщины, что эти укрепления оказались способны в течение довольно длительного времени выдерживать обстрел современной ему артиллерии.

В описываемый нами период модификации подвергались только отдельные элементы укреплений, а также форма и расположение башен и куртин, но сами принципы их строительства остались теми же, что и в XI веке. Куртины сооружали из двух стен, сложенных из каменных блоков, кирпичей или каменных глыб, промежуток между которыми заполнялся щебенкой и заливался известковым раствором. Такой конструкции были не страшны подкопы и удары тарана,

поскольку солдатам врага было труднее разломать беспорядочную массу камней, скрепленных известью, чем кладку из тесаного камня, ибо стоило только вытащить из нее несколько блоков, как она тут же разваливалась. Кладка из тесаных каменных блоков никогда не достигала такой же однородности, как добротная бутовая кладка. Поэтому стена, сложенная бутовой кладкой, сопротивлялась ударам тарана более эффективно, чем стена из блоков. Но когда орудия разрушения, применявшиеся в Средние века, сменились пушками, очень быстро обнаружилось, что каменная кладка, которой были облицованы стены и толщина которой обычно составляла от 12 до 20 дюймов (от 30,5 до 50 см), легко разрушалась от ударов чугунных ядер – она падала на землю, оставляя внутреннюю структуру открытой для обстрела. Каменные зубцы стен, в которые попадали ядра, разлетались на куски и наносили защитникам больше вреда, чем сами ядра. Тогда архитекторы, чтобы предотвратить разрушение старых стен и башен, стали подпирать куртины изнутри земляными валами, а иногда заполняли землей нижние этажи башен. Но когда участок стены под ударами пушечных ядер падал, эти массы земли обрушивались на него сверху, создавая естественный откос, который облегчал нападающим доступ к бреши, в то время как обычные стены, не подпертые сзади валом, падая, образовывали брешь с рваными краями, в которую было очень трудно проникнуть. Чтобы избавиться от этого недостатка, присущего земляным валам, в тех местах, где старые стены не сносили, а модифицировали, в основание земляных валов в разных направлениях укладывались деревянные лежни или просмоленные или прокопченные ветви деревьев. Земляные валы подобной конструкции стояли прочно и не падали вместе с участком стены. Однако во многих крепостях валы позади старых стен сооружались только для того, чтобы установить на парапете пушки, а старые бойницы заменялись мощными каменными зубцами и амбразурами. При угрозе штурма и в том случае, когда осаждавшие уже подобрались к самой стене и били по ней из пушек прямой наводкой, защитники сооружали позади опасного участка временное укрепление из земли и дерева, а между стеной и ним рыли ров. Проделав брешь, осаждающие бросали в нее штурмовые колонны, которые оказывались перед новым препятствием, хорошо защищенным пушками, и все приходилось начинать заново. До этого временного укрепления было очень трудно добраться, кроме того, штурмовать его было невозможно, ибо защитники обстреливали нападающих спереди, с боков и даже с тыла. Когда Блез де Монтлюк защищал Сиену, он соорудил позади ее старых стен, в тех местах, в которых, по его мнению, враг скорее всего пойдет на штурм, временные укрепления, подобные изображенным на рис. 109.

Рис. 109. Внешний вид участка укреплений Сиены

«И тогда я решил, – пишет он, – что, если враг начнет пробивать в стене брешь, то мы окопаемся на некотором расстоянии от стены, за которой будет установлена батарея, – пусть входят себе без опаски. Я следил за тем, чтобы оба выступа наших сооружений всегда были прикрыты, и установил на них четыре-пять тяжелых пушек, которые были заряжены толстыми цепями, гвоздями и кусками железа. Позади них я решил расположить всех мушкетеров города вместе с аркебузерами, чтобы в тот момент, когда враг появится из отверстия бреши, все пушки и аркебузы выстрелили одновременно, после чего те, кто ожидал противника у обоих выступов, должны были броситься на него с пиками, алебардами, мечами и щитами» [87] .

87

«Записки маршала Монтлюка».

Как мы вскоре увидим, подобное временное укрепление очень скоро стало постоянным.

Когда разрушительная сила пушек была хорошо изучена и стало ясно, что каменные стены толщиной 2 или 3 метра (а такой была средняя толщина куртин до появления артиллерии) не могут устоять перед огнем батареи, выпускающей от 300 до 500 ядер по площади в 8 квадратных ярдов или около того [88] (6,7 м²), высота стен была уменьшена, а сами они были дополнительно укреплены различными способами.

88

С конца XVI в. во французской артиллерии существовало шесть типов пушек: во-первых, пушка, длина которой составляла 3,0 м, а вес ядра – 15,12 кг, во-вторых, кулеврина, длиной 3 м 35 см, вес ядра – 5,7 кг, в-третьих, батард, длиной 2 м 90 см, вес ядра – 3,4 кг, в-четвертых, мойен (средняя пушка), длиной 2 м 49 см, вес ядра – 1,25 кг, в-пятых, фокон, длиной 2 м 13 см, вес ядра – 680 г, в-шестых, фальконет, длиной 1 м 63 см и вес ядра 397 г. (Эррар Бар-ле-Дюк. Фортификации. Париж, 1620).

В Англии в тот же самый период применялись следующие пушки (см.: Военный словарь, объясняющий сложные термины в морском деле, фортификации и артиллерии, написанный офицером, который несколько лет служил за границей. Лондон, 1702):

Полупушка нижняя – большая пушка с ядром, которое имело вес 13,6 кг и диаметр канала ствола (калибр) 6 дюймов (15,24 см). Пороховой заряд – 6 кг 350 г. Дальность прицельной стрельбы составляла 156 шагов. Вес пушки – 2 т 450 кг, длина – 3 м 35 см, диаметр канала ствола 6,25 дюйма (15,875 см).

Полупушка обычная – большая пушка калибра 6,5 дюйма (16,51 см), 3 м 66 см длиной, весом 2 т 540 кг, пороховой заряд – 7 кг 940 г, стреляла ядром весом 14,52 кг, диаметром 6¹/₆ дюйма (15,66 см), дальность прицельной стрельбы – 162 шага.

Полупушка самого большого размера – калибр ствола 6⁶/₈ дюйма (20,1 см), дайна – 3 м 66 см, вес – 2 т 722 кг. Дальность прицельной стрельбы – 180 шагов, вес ядра – 16 кг 330 г.

Полукулеврина нижняя – калибр 4²/₈ дюйма (10,8 см), длина – 3.0 м, вес – 907,2 кг, дальность прицельной стрельбы – 174 шага, вес ядра – 4,08 кг.

Полукулеврина обычная – калибр 4¹/₂ дюйма (11,43 см), длина – 3.0 м, вес – 1 т 224,7 кг, дальность прицельной стрельбы – 175 шагов, вес ядра – 4,85 кг.

Полукулеврина более поздняя – калибр 4²/₃ дюйма (11,853 см), длина – 3 м 15 см, вес – 1 т 360,8 кг, дальность прицельной стрельбы – 178 шагов, вес ядра – 5 кг 585 г.

Были также:

Кулеврина меньшего размера – калибр – 5 дюймов (12,7 см), вес – 1 т 814,4 кг, дальность стрельбы – 180 шагов, вес ядра – 6 кг 804 г, неприцельная стрельба.

Кулеврина обычная – калибр – 5¹/₄ дюйма (13,335 см), вес – 2 т 1,2 кг, вес ядра – 7 кг 853 г.

Кулеврина самого крупного размера –

калибр – 5¹/₂ дюйма (13,97 см), вес – 2 т 177,3 кг, вес ядра – 9,07 кг.

Королевская пушка, или восьмерка – калибр – 8 дюймов (20,32 см), длина – 3 м 66 см, вес – 3 т 628,8 кг, вес ядра – 21 кг 773 г. Дальность прицельной стрельбы – 185 шагов.

Пушки имели и другие названия: целая пушка, бастард или семерка, полупушка 24-фунтовая, целая кулеврина 12-фунтовая, полукулеврина 6-фунтовая, фальконет, миньон 3-фунтовый, небольшая пушка дрейк и педрерс.

Следует отметить, что прицельный огонь в те времена не превышал 190 шагов.

В эпоху, предшествовавшую появлению пушек, военные инженеры иногда встраивали в толщу стены скрытые облицовкой арки разгрузки, чтобы повысить ее сопротивляемость ударам тарана и прочность на случай подкопа. Эти арки, перенося вес стены на опорные точки, поддерживали парапет и препятствовали откалыванию от нее больших кусков, если, конечно, саперам совершенно случайно не удавалось подвести подкоп непосредственно под эти точки (рис. 110).

В XVI веке эта система была доведена до совершенства – теперь в толще кладки сооружали не только арки разгрузки, но и сама стена была усилена внутренними контрфорсами, скрытыми в земляном валу, которые поддерживали облицовку с помощью вертикальных полукруглых сводов (рис. 111). Инженеры тщательно следили, чтобы эти контрфорсы не соприкасались с внешним покрытием стен по всей их высоте, чтобы облицовка, обрушившись под ударами ядер, не потянула за собой и опоры. Помимо этого, эти внутренние крепления, поддерживая земляную насыпь, представляли собой дополнительные препятствия, которые трудно было преодолеть. Но сооружение контрфорсов стоило больших денег, кроме того, для их строительства нужно было, чтобы стена поднималась на значительную высоту над контрэскарпом рва.

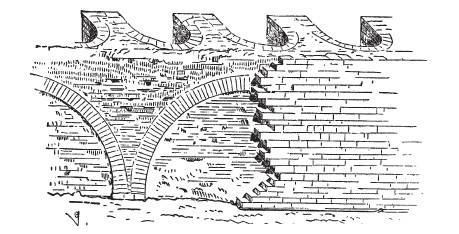

Рис. 110. Вид парапета куртины изнутри

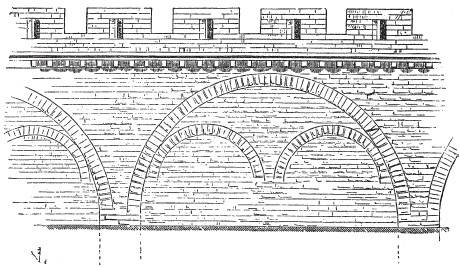

Рис. 111. Вид парапета, показывающий его конструкцию

Военные инженеры с большим трудом отказались от высоких стен, поскольку в те времена осаждающие еще частенько штурмовали их с помощью лестниц, и в документах того времени часто встречается описание подобных штурмов. Помимо уже описанных нами средств, для повышения сопротивляемости стен ударам пушечных ядер или для создания дополнительных препятствий для штурмующих строители крепостей обваловывали их, иными словами, сооружали перед рвом или прямо перед стеной или на определенном расстоянии от крепостных сооружений валы из дерева и земли. Эти валы ослабляли ударную силу ядра. Валы из дерева представляли собой сооружения, прикрывавшие стены, а земляные – серию бульваров, за которыми размещали артиллерию: во-первых, чтобы держать под обстрелом ходы сообщения и помешать внезапному штурму или чтобы уберечь стены от ударов ядер, во-вторых, чтобы задержать осаждающих в том случае, если им удалось проделать брешь. Первые заменили старые листы, а вторые заставляли противника начинать осаду заново после того, как он разрушал часть крепостной стены. Земляные валы принимали на себя удары ядер и держались гораздо дольше, чем каменные стены, кроме того, на них было легче, чем на старые земляные парапеты, установить и защитить артиллерийские орудия. Они имели различную конструкцию – самые прочные имели внешнюю облицовку из установленных вертикально бревен, соединенных между собой косым, или андреевским крестом, который не позволял частям вала смещаться, когда его отдельные участки повреждались ядрами. Позади этого частокола размещали фашины из небольших, переплетенных между собой ветвей или несколько плетней. Далее шел вал, в котором слои земли чередовались со слоями плетней. Иногда вал состоял из двух рядов толстых бревен, поставленных вертикально и связанных между собой гибкими прутьями, а между ними укреплялся каркас из горизонтальных бревен (рис. 112). Промежутки заполнялись хорошо утрамбованной глиной, смешанной со щепками.

Рис. 112. Фашины

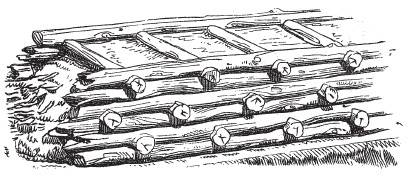

Рис. 113. Вал, сооруженный с использованием стволов деревьев

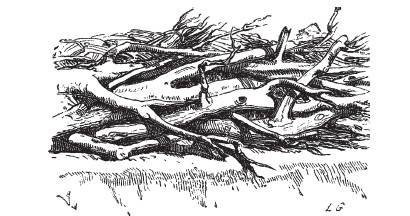

Рис. 114. Вал, сооруженный с использованием веток деревьев

Иногда стволы деревьев укладывались горизонтально и скреплялись между собой поперечными бревнами, а промежутки заполнялись вышеописанным составом (рис. 113).

В таких валах через определенные промежутки делались амбразуры с откидными дощатыми щитами. Если осажденные подвергались внезапному нападению или у них не было нужного сорта глины, они быстро сооружали стену из древесных стволов с ветками, а промежутки заполняли фашинами (рис. 114). Эти новые препятствия, противостоявшие осадной артиллерии, привели к появлению пустотелых ядер и метательных снарядов с горючей смесью, которые, попав в вал, взрывались и вызывали сильные разрушения. Постепенно от внезапных штурмов без прикрытия отказались, и осаждающие стали приближаться к крепостям только под прикрытием, по ветвящимся траншеям, углы и закругления которых защищались от продольного огня противника габионами, заполненными землей. Крупные габионы использовались также для маскировки батарей, а промежутки между ними служили амбразурами для пушек (рис. 115).

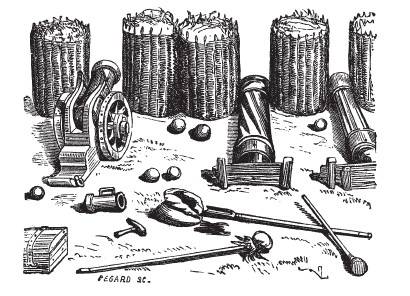

Рис. 115. Амбразуры между габионами

Когда осаждающим, которые передвигались по траншеям, удавалось установить свои батареи поблизости от крепостных стен и если эти стены были очень высокими, а перед ними возвышался хорошо укрепленный внешний вал, необходимо было защитить осадную батарею от горизонтального и навесного огня осажденных. Осаждающие сооружали земляную насыпь и устанавливали на ней габионы или палисады, прочно соединенные друг с другом и усиленные плетнями. Эти работы и тогда, и сейчас (в середине XIX в. – Примеч. ред.) проделываются только по ночам (рис. 116).

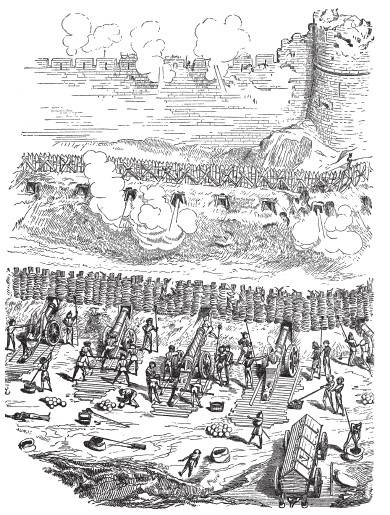

Рис. 116. Вид позиций с габионами и прочими укреплениями

Итак, оборонительные укрепления были усилены деревянными или земляными валами, которые сооружали перед рвами или непосредственно перед стенами, но все эти средства, снижавшие эффективность артиллерийского огня противника, могли лишь на несколько дней отсрочить штурм, и осажденные, чья крепость была обложена со всех сторон и подвергалась обстрелу батарей, расположенных вблизи от ее стен, чувствовали себя в ловушке, не имея возможности совершать вылазки или поддерживать сношения с внешним миром. В соответствии с многовековой традицией осаждающие даже в конце XV – начале XVI века старались в первую очередь овладеть воротами города. Старые барбиканы, сделанные из камня или дерева (бульвары), не были ни достаточно просторными, ни хорошо укрепленными с флангов, чтобы заставить осаждающих рыть глубокие, разветвленные траншеи. Кроме того, эти барбиканы легко разрушались артиллерией, захватив же их, враг укреплялся на этой позиции, устанавливал свои батареи и концентрировал весь свой огонь на воротах.
