Курс подготовки судоводителей маломерных судов

Коллектив авторов

Вихревое сопротивление вызывается выступающими частями подводной части судна, например транцем, угловым ахтерштевнем, а также шероховатостями днища.

Сопротивление трения определяется вязкостью или силой сопротивления взаимному перемещению слоев воды. Слой воды, прилипший к обшивке корпуса, увлекается движущимся судном и называется пограничным слоем. Благодаря хаотическому тепловому движению молекулы воды из пограничного слоя переходят в прилегающий к нему слой воды и уносят некоторое количество движения, сообщенное им движителем судна. Уменьшение количества движения по второму закону Ньютона равно отрицательному импульсу силы, что и объясняет возникновение сил вязкого трения. Шероховатости увеличивают толщину пограничного

слоя. Величина сопротивления трения тем больше, чем больше площадь смоченной поверхности обшивки корпуса и степень ее шероховатости, чем больше скорость хода и вязкость, определяемая плотностью и температурой воды. Сопротивление трения увеличивается с увеличением плотности воды и с уменьшением ее температуры. При одинаковой длине, ширине и осадке судна сопротивление трения всегда меньше у судов с закругленным поперечным сечением корпуса.

При увеличении скорости движения судна ввиду плохой сжимаемости воды давление в носовой части судна увеличивается и падает перед винтом. Носовая часть судна поднимается из воды, корма садится (увеличивается дифферент на корму) и днище судна начинает двигаться под углом к поверхности воды. На глиссирующее судно начинает действовать гидродинамическая подъемная сила, уменьшающая гидростатическую силу поддержания. При малой скорости гидродинамическая подъемная сила незаметна, но с увеличением скорости она увеличивается. Поэтому судно с плоским днищем при определенной скорости можно заставить скользить по поверхности воды или глиссировать.

В режиме глиссирования гидродинамическое сопротивление значительно меньше, чем при водоизмещающем режиме движения судов. Особая конфигурация корпуса глиссера обеспечивает ему быстрый переход из водоизмещающего режима в режим глиссирования, особенно если на днище имеется выступредан. Редан при сравнительно небольшом увеличении мощности значительно увеличивает скорость, которая у некоторых групп глиссеров достигает 200 км/час. Общей оценкой глиссера является отношение его полного водоизмещения к мощности его двигателя. Иногда для той же цели применяют обратную величину, т. е. мощность двигателя, приходящуюся на единицу веса.

Глиссеры при хорошей скорости не обладают хорошими мореходными качествами, грузоподъемность их сравнительно мала. Поэтому глиссеры обычно используются только как спортивные суда.

При встрече даже с небольшой волной плоское днище глиссера испытывает сильнейшие удары, вызывая тряску. Это не только отражается па прочности судна, но и быстро утомляет команду.

Безреданные катера с глиссирующими обводами движутся при небольшом остаточном водоизмещении, они могут развивать большую скорость и иметь большую грузоподъемность. Эти суда менее чувствительны к волне, чем глиссер, и успешно преодолевают небольшие волны. Поэтому у них район плавания больше, чем у глиссеров. Такие катера используются как спасательные, разъездные, туристские.

Любое судно после выключения двигателя не сразу останавливается, а некоторое время продолжает двигаться по инерции.

Инерция как маневренный элемент судна характеризуется временем и расстоянием, которое пройдет судно от момента изменения режима работы двигателя до момента установления нового состояния движения судна.

Инерционные характеристики судна необходимо знать и учитывать при швартовке, расхождении, шлюзовании, постановке на якорь и т. д. Инерционные характеристики своего судна судоводитель может установить опытным путем во время практического плавания. Нужно знать расстояние, проходимое судном после переключения хода с полного на стоп, со среднего на стоп и т. д., время от момента выключения двигателя до полной остановки судна, какие расстояния проходит судно в прежнем направлении после изменения ходов с переднего на задний, с заднего на передний и т.д.

В частности во внимание принимаются максимальные инерционные характеристики и конкретно выбег или свободное движение судна по инерции, проходимое после остановки

двигателей, когда инерция гасится только за счет силы сопротивления воды. Выбег для глиссирующих мотолодок и катеров не превышает 50 м, а для катеров на подводных крыльях – 120 м.

Активное торможение производится путем реверса двигателей для гашения инерции движения работой двигателей на задний ход до величины, соответствующей остановке судна относительно (дна) берега.

Активное торможение совершается чаще всего экстренно при угрожающих судну обстоятельствах.

На речном флоте 30% аварий происходит изза неправильного маневрирования, связанного с недостаточным знанием судоводителями маневренных характеристик флота, что в полной мере относится и к инерционным характеристикам судов в реальных путевых условиях.

Определение расстояния, которое судно проходит по инерции с момента выключения мотора после хода на полной скорости, можно произвести следующим образом. Разогнав судно до полной скорости, нужно выключить мотор и одновременно выбросить на воду поплавок; после того как судно прекратит свое движение, выбрасывают второй поплавок. Расстояние между поплавками может быть измерено.

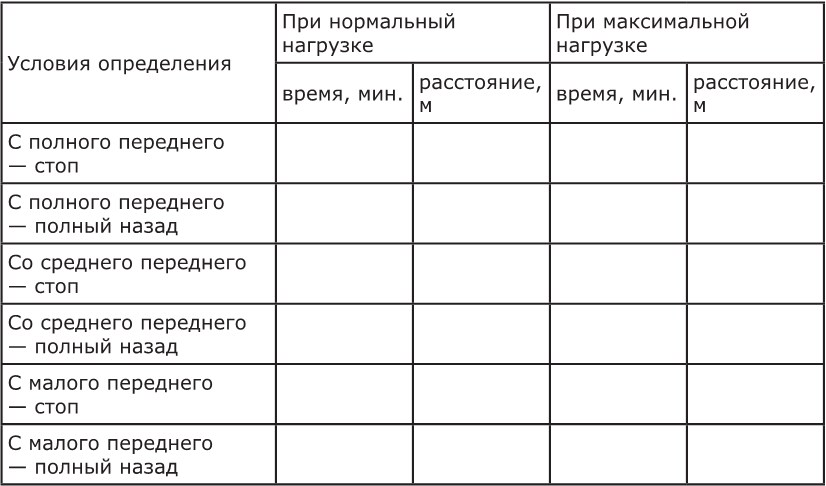

Желательно проверить инерционные характеристики, получаемые от остановки двигателя на различных режимах движения судна и свести их в специальную нижеприводимую таблицу.

Инерционные характеристики как маневренные элементы судна зависят от многих постоянных и изменяющихся причин и условий:

1. Инерционные характеристики судна тем больше, чем большую скорость развило судно и чем больше оно загружено.

2. Время остановки судна, изменения направления или скорости его движения зависит от того, насколько быстро изменится режим работы винта, от мощности двигателя и от упора винта при работе на задний или передний ход.

3. Чем больше глубина под килем судна, тем до определенных пределов больше инерционные характеристики движении судна.

4. Инерционные характеристики движения относительно дна у судна, идущего против течения, меньше, чем у судна, идущего по течению. Скорости относительно дна для судов, идущих вверх и вниз по течению, могут сильно отличаться.

5. Чем больше надводная часть судна, тем больше его парусность; при попутном ветре потребуются большие расстояния и много времени для того, чтобы погасить инерцию движения судна.

6. Встречный ветер уменьшает инерционные характеристики, попутный – увеличивает время и расстояние, необходимое для остановки судна.

Циркуляция

Циркуляция. Нужно всегда учитывать, что при повороте на переднем ходу судно вращается вокруг точки, расположенной на расстоянии, примерно равном трети длины корпуса от форштевня. Следовательно, если при повороте направо форштевень судна пройдёт вправо на 1 м, то корму вынесет влево уже на 2 м. При развороте на 360° судно описывает своим центром тяжести спиралевидную дугу разворота, которая называется циркуляцией. При этом корма судна выходит наружу дуги, а нос – внутрь. (Рис 13).

Рис 13 Циркуляция

Судно не сразу начинает разворот: некоторое время центр тяжести движется по инерции – почти по прямой, но корма судна уже выходит в направлении, противоположном направлению разворота (заносит корму).

На циркуляции судно не возвращается в ту точку, где был начат разворот.

Мерой поворотливости служит диаметр циркуляции, который определяют опытным путем.
