Различают теоретические размерения (расчетные, конструктивные главные размерения), соответствующие теоретическому чертежу судна, и габаритные – наибольшие размеры с учетом выступающих частей судна. Для определения различных качеств судна, а также в повседневной его эксплуатации учитываются теоретические размерения.

Теоретический чертеж судна это совокупность кривых, изображающих поверхность корпуса судна. На основании теоретического чертежа производятся расчеты и постройка судна. Для наглядного представления о наружных очертаниях (обводах) кор пуса принято

условно изображать его в трех взаимно перпендикулярных плоскостях. (См. рис. 6)

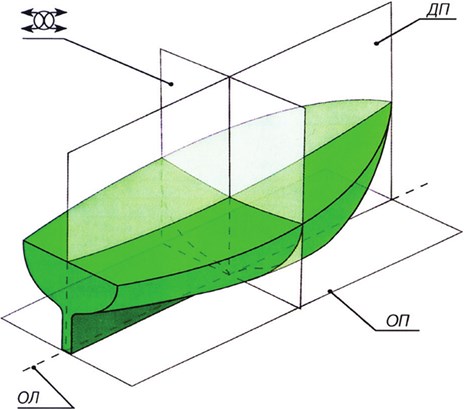

Puc. 6 Основные плоскости корпуса судна

Диаметральная плоскость (дП) продольновертикальная плоскость, делящая судно на две симметричные части: левую и пра вую. Изображение судна в этой плоскости называется боком.

Плоскость мидель-шпангоута (миделя) поперечно вертикальная плоскость, проходящая через середину судна. Обозначается значком

. Изображение судна в этой плоскости называется корпусом.

Основная плоскость (оП) горизонтальная плоскость, проходящая через нижнюю точку теоретической поверхности корпуса судна в плоскости мидельшпангоута. Изображение судна в этой плоскости называется полуширотой.

Основная линия (оЛ) линия пересечения основной и диаметральной плоскостей судна. Каждая из секущих плоскостей, пе ресекаясь с корпусом, образует некоторую линию. В результате пересечения корпуса судна плоскостями, параллельными ДП, об разуется боковая проекция (бок). Линии сечения на боке называются батоксами.

Аналогично получаются и две другие проекции: полуширота и корпус. На первой линии сечения называются ватерлиниями, на второй шпангоутами.

В судовождении же особенно важными являются габаритные главные размерения. их обозначения:

Длина наибольшая (Lнб) расстояние, измеренное в горизонтальной плоскости между крайними точками носа и кормы судна без учета выступающих частей.

Длина габаритная (Lгб) максимальная длина судна с учетом выступающих частей.

Длина конструктивная (Lгб) длина, измеренная между носо вым и кормовым перпендикулярами конструктивной ватерли нии.

При этом конструктивная ватерлиния (КВЛ) ватерлиния, принятая за основу построения теоретического чертежа и соответствующая полученному предварительным расчетом полному водоизмещению судна.

Рис. 7 Главные размеры судна

Ширина наибольшая (Внб) расстояние по КВЛ, измеренное в самой широкой части судна без учета выступающих частей.

Ширина габаритная (Вгб) максимальная ширина судна в самой широкой части с учетом выступающих частей (привального бруса, ограждения двигателей, обносов и др.) Ширина

на мидель-шпангоуте (В) расстояние по КВЛ в самой широкой части судна.

На рис.7 даны главные размерения судна, как без постоянно выступающих частей (а), так и с ними (б), а кроме того ещё и в поперечных сечениях корпуса (в). Кроме вышеперечисленных к главным измерения относятся ещё:

Высота борта (н) вертикальное расстояние на середине судна (миделе) от внутренней поверхности киля до нижней кромки палубы (или до планширя). Высота надводного борта – разность между высотой борта и осадкой (Н—Т) является величиной переменной. Для обеспечения безопасности плавания – сохранения судном плавучести, остойчивости и непотопляемости – высота надводного борта устанавливается в соответствии с нормами.

Осадка (Т) вертикальное расстояние, измеренное в плоскости мидельшпангоута от уровня спокойной воды, соответствующего грузовой ватерлинии, до низшей точки наружной обшивки или брускового киля, а также до низшей кромки гребного винта;

замеряется на стоянке и обычно отличается от осадки на ходу. То же расстояние, замеренное при тех же условиях, но без груза и пассажиров, называется осадкой порожней.

Если судно имеет одинаковую осадку носа и кормы, то говорят, что судно сидит на ровном киле. Положение судна относительно поверхности воды определяется:

• креном наклонением судна относительно продольной оси к одному или другому борту;

• дифферентом (D) наклонением судна относительно поперечной оси, т. е. на нос (тогда осадка Тн) или на корму (тогда осадка Тк).

• Дифферент (Л) определяется как разность между осадкой носом Тн и осадкой кормой Тк. Дифферент вычисляется из большей осадки, т.е. D (Д) = ТкТн (дифферент на корму), D (Д) = ТнТк (дифферент на нос).

• Например, у форштевня Тн надо вычесть меньшую осадку у кормы Тк. Пример: Тн = 140 мм. Тк = 60 мм. D (Д) = ТнТк= 14060 = 80 мм.

Средняя осадка судна равна полусумме осадок носом и кормой: Тср = (Тн+Тк)/2.

Суда обычно строятся из расчета плавания на ровный киль, но практически это бывает редко, так как дифферент зависит от расположения груза, людей, скорости хода. Подчас дифферент создается искусственно.

Изменение количества груза и людей на борту меняет осадку и высоту надводного борта, создает крен и дифферент, что отражается на навигационных качествах судна: плавучести, остойчивости, ходкости, устойчивости на курсе и др.

При переходе из пресной воды в соленую (из реки в море) и наоборот осадка судна изменяется за счет плотности соленой воды. В соленой воде судно имеет осадку меньше, чем в пресной.

Отношение главных размерений судна характеризует навигационные (мореходные) качества и маневренные элементы судна.

Отношение длины судна к ширине L/B характеризует ходкость судна. Для моторных лодок оно находится в пределах 2,3—3,7;

для современных быстроходных глиссирующих 2,3—2,7; для быстроходных открытых катеров 2,3—3,2; для тихоходных открытых катеров повышенной мореходности 2, 8—4, 0; для мореходных катеров 2,3—3,2; моторнопарусных судов 2,5—3,3; для парусных яхт до 5,0; для байдарок до 6,5.
