Курс подготовки судоводителей маломерных судов

Коллектив авторов

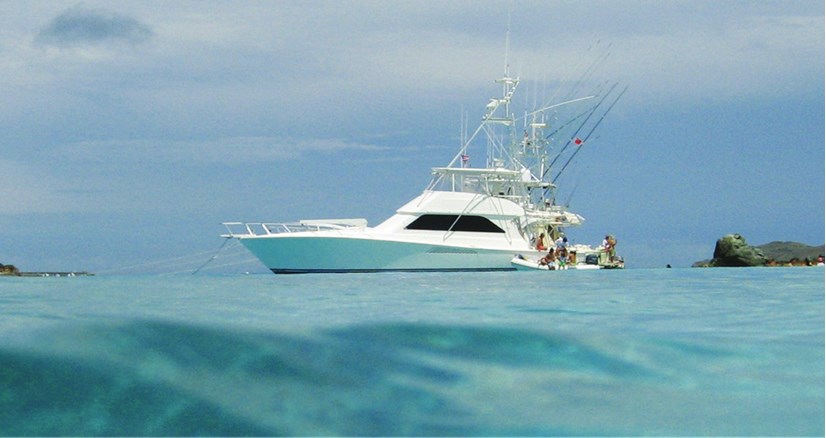

Сильное волнение поверхности воды может резко уменьшить динамические или статические навигационные качества у не приспособленного к плаванию в шторм судна и вызвать непредвиденное осложнение.

Суда могут подразделяться на морские, озерные, речные. У судов, выходящих в открытые водные пространства, должна быть хорошая мореходность, а у судов, плавающих на малых реках – минимальная осадка.

В соответствии с условиями плавания в различных морских и речных районах суда, техническое состояние которых контролируется ГИМС России (см. выше), в зависимости от своих конструктивных данных, их прочности, оборудования, снабжения, мореходных

качеств и технического состояния разделяются на классы, не зависящие от главных линейных размерений судна.

Класс «М» суда, рассчитанные для плавания на больших глубинах, при наличии волн высотой 3 м и длиной 40 м. Условия приближенные к морским. Это суда с повышенной проч ностью корпуса и хорошими навигационными качествами, т. е. с увеличенной плавучестью, остойчивостью и т. д.

Класс «о» суда, рассчитаны для плавания при наличии волн высотой до 2 м и длиной 20 м. Условия плавания – озерные.

Класс «Р» – суда, рассчитаны для плавания при волне высотой 1, 2 м и длиной 12, 5 м. Условия плавания речные.

Сами же районы плавания подразделяются на:

морские (МП) бассейны, в которых установлен морской режим плавания(судоходства);

внутренние (ВВП) бассейны, включенные в перечень судоходных внутренних водных путей;

несудоходные (ВП) внутренние водоемы, не включенные в перечень судоходных внутренних водных путей.

МАТЕРИАЛ КОРПУСА

Поматериалу корпуса маломерные суда делятся на деревянные, металлические, пластмассовые, резиновые и т. д. Суда, корпус которых состоит из нескольких материалов, например, корпус де ревянный, а набор металлический, называются композитными судами.

РОД ДВИГАТЕЛЯ

Принято следующее подразделение судов по роду двигателя: с подвесным мотором (например, мотолодка) и со стационарным двигателем (например, катер).

ТИПЫ ДВИЖИТЕЛЕЙ

Маломерные суда, как правило, в качестве движителя имеют гребной винт, но могут иметь воздушный винт, водометный движитель, газовый реактивный двигатель-движитель.

КОНСТРУКЦИЯ КОРПУСА

Что касается конструкции набора корпуса, то она бывает с поперечным набором, с продольным набором, со смешанным набо ром, безнаборная. К этому мы ещё вернёмся в отдельной главе.

ОБВОДЫ КОРПУСА

И, в заключение различие маломерных судов по обводам кор пуса. Обводы корпуса маломерных судов могут иметь различные формы. Основные два типа обводов подводной части корпуса – это круглоскулый и остроскулый.

• Круглоскулыми называются обводы с плавным переходом днищевой ветви в бортовую (закругленная скула).

• Остроскулыми называются обводы, имеющие на шпангоутах излом в месте соединения днищевой ветви в бортовой. Скулой корпуса называется линия вдоль корпуса, соединяющая точки излома шпангоутов.

• Реданными называются остроскулые обводы с уступом (ступенькой, реданом), расположенным поперек днища; реда нов может быть и больше одного.

• Безреданными

называются остроскулые обводы с ровным плавным по длине днищем, не имеющим реданов.

• Плоскокилеватыми называются остроскулые обводы, у которых днищевые ветви шпангоутов (всех или за исключением одногодвух носовых) образованы прямыми линиями.

• Изогнутокилеватыми называются остроскулые обводы, у которых днищевые ветви шпангоутов образованы плавно изо гнутой Sобразной линией.

• Смешанными называются обводы, при которых часть шпангоутов остроскулая, а часть круглоскулая.

Как показывает опыт, экономичность эксплуатации малого моторного судна определяется правильным выбором двигателя, мощ ность которого должна соответствовать обводам и размерениям корпуса и нагрузки лодки, подбором элементов гребного винта и обеспечением оптимального ходового дифферента. В случае не правильного подхода к этим вопросам иногда до 30% горючего затрачивается не на движение судна вперёд, а вхолостую на пе ремешивание больших масс воды за кормой.

ГЛАВА 2

Устройство судна

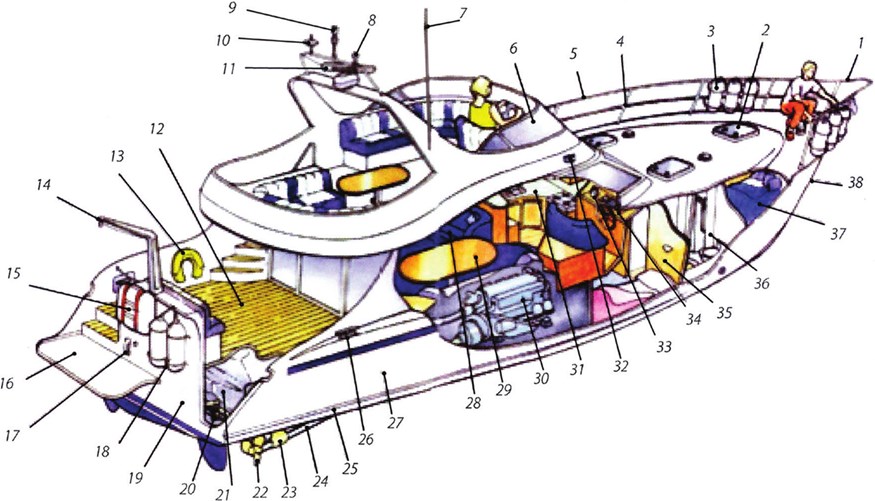

Рис. 1 Типичная моторная яхта

1 – Носовой релинг; 2 – Форлюк; 3 – Кранцы; 4 – Леерноя стойка; 5 – Леерное ограждение; 6 – Штурманский мостик; 7 – УКВ антенна; 8 – GPS антенна; 9 – Навигационные огни; 10 – Телевизионная антенна; 11 – Радиолокационная антенна; 12 – Кормовая палуба; 13 – Спасательная подкова; 14 – Шлюпбалка; 15 – Спасательный плот; 16 – Платформа для купания; 17 – Палубный душ; 18 – Кранцы; 19 – Транец; 20 – Механизм рулевого привода; 21 – Топливный танк; 22 – Гребной винт; 23 – Кронштейн гребного вала; 24 – Гребной вал; 25 – Ватерлиния; 26 – Утка; 27 – Надводный борт; 28 – Кают-компания; 29 – Обеденный стол; 30 – Правый двигатель; 31 – Камбуз; 32 – Правый бортовой огонь; 33 – Контрольно-измерительные приборы; 34 – Навигационные приборы; 35 – Каюта; 36 – Гальюн с душем; 37 – Носовая каюта – кубрик; 38 – Форштевень.

Основные элементы судна

Маломерное судно, как и любое транспортное судно, по своей композиции делится на корпус (само судно) и надстройку или рубку. надстройка – конструкция над корпусом судна, являющаяся продолжением его бортов, или помещение, расположенное на палубе по всей ширине судна (корпуса).

Рубка – конструкция на палубе, не занимающая всей ширины корпуса судна (остаются проходы на палубе вдоль бортов). На маломерных судах рубкой часто называют помещения для управле ния судном и двигателем.

Носовая часть палубы называется баком, надстройка над ним – баковой. Кормовая часть палубы называется ютом, надстройка над ним ютовой. Надстройки и отдельные имеют только крупные катера и моторные яхты. Большинство моторных катеров имеет надстройку, где рубка совмещается с помещением для пассажиров. Вместо надстройки часто устанавливают бортовые ограждения от захлестывания воды, с ветровым стеклом и неполным постоянным или откидным тентом.
