Нижние концы ножек сверните петлями и прикрепите к подставке 4-миллиметровыми винтами с гайками. Изогните ножки так, чтобы между ними помещалась лампочка.
Верхние концы ножек отогните вертикально и сложите все вместе. Стяните их несколькими витками тонкой голой проволоки, а в середину вдвиньте патефонную иглу острием вверх. Острие должно выступать на 4–5 мм. После этого весь верхний узел крестовины пропаяйте.
Колесо турбины состоит из диска с лопастями и ободка. Диск расчертите на листе белой жести по нашему рисунку. Лопасти прорежьте до внутреннего круга. При этом все они немного повернутся
Для ободка заготовьте полоску из белой жести шириной 12 мм и длиной 450 мм. Если такой длинной полоски жести не подберете, спаяйте внакладку две одинаковые половины.
Оберните полоской диск. Полоска должна проходить возможно точнее через середины лопастей. Туго обвяжите ее проволокой или шнурком, чтобы она плотно прилегала к лопастям по всей окружности, и спаяйте концы полоски внакладку.
Теперь нужно припаять лопасти диска к ободку. Эта работа требует точности. Прежде всего оберните ободок бумажной ленточкой и обрежьте ее так, чтобы концы сходились точно в стык. Сняв эту ленточку, разделите ее на шесть равных частей поперечными линиями. Снова наденьте ленточку на ободок и перенесите на него точки деления.
В отмеченных на ободке шести точках проведите линии, перпендикулярные к краям. Через середины этих линий прочертите наклонные линии под углом 45°. Эти наклонные линии покажут направление концов лопастей.
Диск имеет восемнадцать лопастей. Шесть из них, то есть каждую третью, установите точно по сделанной разметке. Выступающие по краям ободка ребра этих лопастей должны продолжать наклонные линии. В таком положении сначала прихватите эти лопасти пайкой, а затем припаяйте как следует. После этого промежуточные лопасти легко будет припаять на глаз.
По готовому колесу турбины сверните и склейте абажур в виде цилиндра высотой 250 мм из чертежной бумаги. Он должен надеваться на колесо очень туго. Продвиньте колесо внутрь абажура так, чтобы верхний край ободка был утоплен на 40 мм.
Для усиления нижнего края абажура вставьте в него еще один ободок из жестяной полоски шириной 12 мм. Сначала сверните полоску в кольцо и вдвиньте его в абажур до половины. Расправив кольцо, как только позволит абажур, прихватите стык плоскогубцами за выступающий край. Вытяните кольцо и спаяйте его в найденном положении, а потом снова вдвиньте в абажур, но уже на всю ширину. Паять кольцо в абажуре не стоит: бумага будет пригорать.
Абажур-турбина готов. Вверните в патрон лампочку мощностью 75 или 96 вт и включите вилку прибора в штепсельную розетку. Лампочка, нагревшись, создаст в цилиндре восходящий поток воздуха. Этот поток, ударяясь в лопасти турбины, заставит абажур вращаться. Вращение будет продолжаться все время, пока горит лампочка.
Для украшения абажура можете нарисовать на нем разные фигуры или перевести на него переводные картинки. Еще интереснее прорезать в абажуре окошки и заклеить их разноцветным целлофаном. Тогда при работе турбины по стенам комнаты будет бежать хоровод цветных бликов.
Блоки
Для

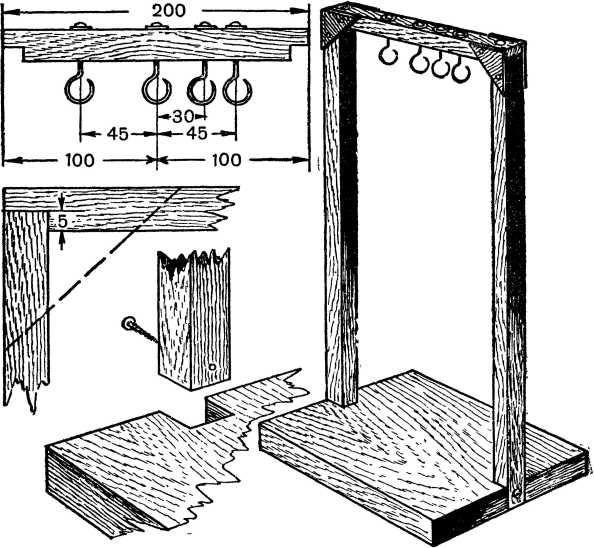

Рис. 18. Стойка.
Основание сделайте из доски толщиной 20–25 мм. Его размеры 140X200 мм. Слои древесины должны идти вдоль короткой стороны. Аккуратно обстрогайте основание и отполируйте его шкуркой.
Толщина реек и перекладины 15 мм, ширина 20–25 мм. Высота вертикальных реек по 500 мм. Перекладина должна быть длиной 200 мм, то есть точно по длине основания. Эти части также обстрогайте рубанком и отполируйте шкуркой.
Заготовив рейки, сделайте пазы для них точно в серединах узких сторон основания. Для этого поставьте рейки торцами на основание и аккуратно обчертите их твердым, остро заточенным карандашом. Пропилите пазы по бокам, а середину выберите стамеской.
В нижней стороне перекладины сделайте по концам выемки глубиной 5 мм. В них должны войти концы вертикальных реек.
Разведите столярный клей, приготовьте шурупы длиной 30–35 мм и приступайте к сборке. В нижних концах реек и в концах перекладины просверлите по отверстию под шуруп. Если шурупы с потайной головкой, не забудьте сделать выемку под нее. Приложив рейки к основанию, наколите шилом отверстия для завинчивания шурупов.
Смажьте нижние концы реек и пазы основания тонким слоем столярного клея. Поставьте рейки на место.
Смазав шурупы сухим мылом, заверните их пока не до самого конца. Шурупы будут держаться хорошо. Ведь вы специально заготовили основание так, чтобы они шли не вдоль слоев древесины, а поперек.
Если рейки у вас из крепкого дерева, перекладину можно тоже крепить шурупами. Если материал слабый, крупнослойный, придется прибить ее гвоздями. Смазав клеем верхние концы реек и пазы перекладины, поставьте перекладину на место и закрепите не совсем плотно.
Пока клей не схватился, выверьте по угольнику, правильно ли стоят рейки на основании. Если они наклонены или перекладина перекошена, выровняйте конструкцию легким нажимом и в таком положении окончательно затяните шурупы или забейте гвозди. Выступившие наружу капли клея аккуратно снимите стамеской. Еще раз убедившись в том, что все стоит ровно и прямо, поставьте стойку сохнуть.
На следующий день, когда клей хорошо высохнет, набейте на верхние углы стойки четыре косынки из фанеры. Они не дадут стойке расшатываться. В перекладине просверлите четыре отверстия под крючки: одно — в середине, одно — отступя на 30 мм в сторону и еще два — отступя по 45 мм в каждую сторону от среднего. В каждое отверстие вставьте сверху тонкий гвоздь, подложив под головку небольшую шайбу. Прошедшие насквозь концы гвоздей с помощью круглогубцев изогните в виде крючков.
Теперь, когда стойка готова, можно приступить к изготовлению блоков. Блок состоит из ролика, оси и обоймы с крюком.
