Вырежьте готовую выкройку и склейте из нее конус. Когда клей подсохнет, с узкой стороны конуса сделайте десять — двенадцать надрезов по 10 мм длиной. Полученные язычки нужны для приклейки патрубка.
Патрубок склеивается на болванке— круглой деревянной палочке диаметром 20 и длиной 50–60 мм. Оберните болванку полоской писчей бумаги. Это нужно для того, чтобы готовый патрубок легче снимался.
Из писчей бумаги нарежьте несколько полосок шириной по 40 мм. Смажьте их клеем и навертывайте на болванку, пока толщина стенки патрубка не достигнет 1–1,5 мм. Когда клей достаточно подсохнет, стяните патрубок с болванки.
Язычки горловины смажьте
Рис. 28. Горловина рупора.
Обе основные части рупора готовы. Сложите их так, чтобы горловина входила в раструб изнутри на глубину 6–8 мм. Отгибая горловину пальцем внутрь, подмажьте края раструба по всей окружности столярным клеем.
Когда рупор окончательно просохнет, поставьте его раструбом на стол, приколите кнопками и покройте снаружи слоем жидкого столярного клея. Дав рупору высохнуть при обычной комнатной температуре, снимите его со стола и покройте клеем внутреннюю сторону. Рупор станет жестким. Теперь можете покрасить его или покрыть лаком.
Пришлось порядочно повозиться, зато рупор получился прочный и красивый.
Попробуйте говорить в патрубок. Вы убедитесь, что рупор заметно усиливает звук. Самое интересное то, что хорошо будет слышно не только тому, кто станет перед раструбом, но и тому, кто будет стоять позади рупора.
Приклеив к горловине ручку из плотной бумаги, можете использовать рупор для усиления голоса. Такой рупор пригодится судье на спортивных соревнованиях.
Электроскоп
Для различных опытов по электризации тел удобным прибором является электроскоп. Он очень прост по своему устройству. Но, для того чтобы электроскоп хорошо работал, нужно точно следовать всем указаниям по его изготовлению. Стоит что-нибудь упустить— и электроскоп не будет действовать как следует.
Самодельный электроскоп показан на рисунке 29.

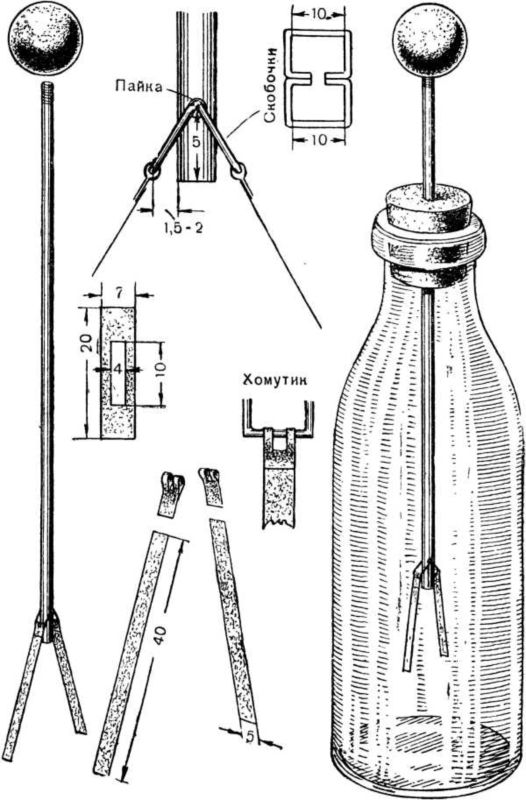

Рис. 29. Электроскоп.
Он состоит из металлического стержня, к которому подвешены два листочка из папиросной бумаги. Стержень пропущен через пробку, вставленную в горло бутылки. На верхнем конце стержня сидит металлический шарик.
Для электроскопа хорошо взять литровую молочную бутылку. Она сделана из белого стекла, имеет широкое горло и достаточно большой объем. Еще лучше, если достанете бутыль емкостью 3–5 л. Электроскоп в такой бутыли будет дольше держать заряд. Бутыль нужно тщательно вымыть в горячей воде с содой при помощи ершика. Каждый раз перед началом опытов ее следует просушивать над пламенем спиртовки или газовой горелки или хотя бы над плитой. Если стекло не будет достаточно сухим, электрический заряд быстро стечет в землю.
Очень важная деталь электроскопа — пробка. Обыкновенная
Стержень сделайте из медной проволоки толщиной около 5 мм или медной трубки диаметром 5–8 мм. На верхнем конце стержня нарежьте резьбу. Сюда нужно навинтить медный или латунный шарик диаметром 15–30 мм. Электроскоп без шарика не будет заряжаться.
Листочки электроскопа вырежьте из папиросной бумаги. Хорошо взять цветную бумагу: она лучше видна. Только гофрированная бумага не годится.
Самая важная деталь прибора — крепление листочков к стержню. Они должны быть подвешены так, чтобы могли поворачиваться как можно свободнее.
Силы, возникающие в электроскопе, очень малы, и даже незначительное трение резко ухудшает действие прибора.
Лучше всего просверлить в стержне электроскопа отверстие на расстоянии 50 мм от нижнего конца. Из тонкой гладкой медной проволоки согните две скобочки. Их средние части должны быть совершенно прямыми и не иметь никаких помятостей и зазубрин. Концы вставьте в отверстие стержня и закрепите пайкой. При этом скобочки поверните несколько вниз, чтобы их прямолинейные части отстояли от стержня электроскопа на 1,5–2 мм.
На скобочках заклейте хомутики из плотной и гладкой бумаги (из тетради высшего качества). Хомутики должны висеть и поворачиваться совершенно свободно. Для того чтобы еще уменьшить трение, внутренняя часть их вырезается, остаются только две полоски по краям. К склеенным концам хомутиков подклейте полоски папиросной бумаги размером 50X8 мм: Еще раз убедитесь в том, что они совершенно легко поворачиваются на любой угол.
Стержень электроскопа с листочками тоже нужно перед демонстрацией опытов хорошо просушивать. Опыты с электроскопом описаны в учебнике физики.
Гальванические элементы
Наиболее распространенный гальванический элемент — это элемент Лекланше. Из таких элементов, например, составлена батарейка карманного фонаря. Элементы Лекланше применяются также в технике связи.
Проще всего сделать самодельный гальванический элемент, восстановив вышедший из строя элемент Лекланше. Для этого необходимо разобрать батарею на отдельные элементы, а отдельные элементы вскрыть. Работа эта грязная, поэтому делайте ее обязательно в фартуке или другой рабочей одежде, а на рабочем месте подстелите старые газеты в несколько слоев.
Разбирать надо аккуратно, чтобы не сломать торчащий из середины элемента уголь и не прорвать матерчатый мешочек. Черную массу, которой залита батарея сверху, лучше не отковыривать, а осторожно выплавить на спиртовке, свечке или газовой горелке.
Элемент Лекланше (рис. 30) состоит из угольного стержня, окруженного мешочком с деполяризатором, цинкового цилиндра и раствора электролита.

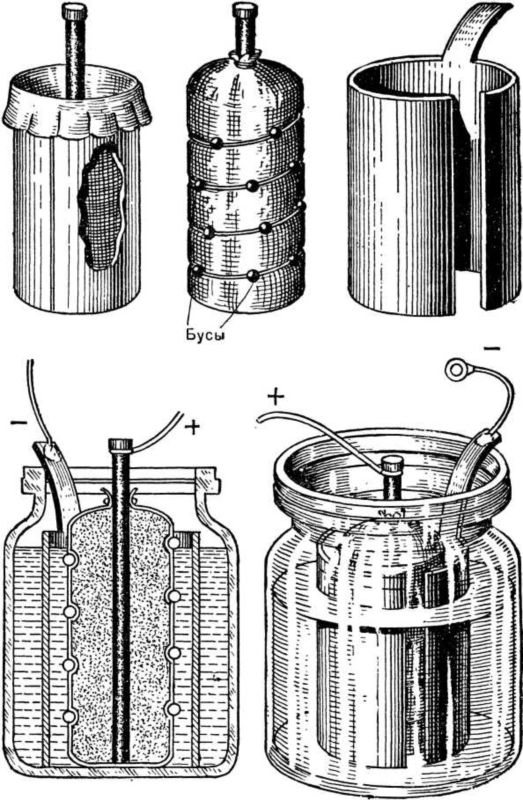

Рис. 30. Гальванические элементы.
