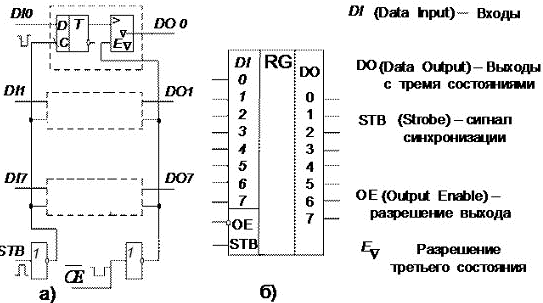

Рисунок 58 Буферный регистр КР580ИР82:

а) — функциональная схема, б) — УГО

Регистр состоит из 8-и D-триггеров, тактируемых фронтом, и 8-и элементов с тремя выходными состояниями. Схема управления построена на двух элементах ИЛИ-НЕ.

Если на вход

поступит разрешающий сигнал низкого уровня, а на вход STB — сигнал высокого уровня, то информация с входов передаётся на выходы. После перехода сигнала на входе STB с высокого уровня на низкий, информация,

записанная в регистр, сохраняется до появления следующего разрешающего сигнала на входе STB. Сигнал высокого уровня

переводит выводы DO0–DO7 в 3-е (высокоомное) состояние.

Таким образом, микросхема может работать в трёх режимах:

–

=0, STB=1 — режим шинного формирователя;

–

=0, STB=0 — режим защёлки:

–

=1 — 3-е состояние (режим отключения от нагрузки).

Многорежимный буферный регистр (МБР) К589ИР12 является универсальным 8-и разрядным регистром, состоящим из D-триггеров и выходных буферных схем с 3-мя устойчивыми состояниями. МБР имеет также встроенную селективную логику: «Схема управления режимами» и отдельный D-триггер для формирования запроса на прерывание центрального процессора.

МБР предназначен для использования в качестве портов ввода информации в МП от внешних устройств, или портов вывода информации из МП во внешние устройства.

Функциональная схема МБР и его УГО приведены на рисунке 59,а,б.

Рисунок 59 МБР К589ИР12: а) Функциональная схема, б) УГО.

Схема управления режимами (D1, D2, D4) в зависимости от сочетания управляющих сигналов C, ВР,

обеспечивает:

–  Запись входной информации от внешнего устройства по сигналам

, или выходной информации по сигналам

;

–  Хранение информации по сигналам

;

–  Выдачу информации по сигналам

;

–  Передачу входной информации на выход (режим шинного формирователя) по сигналам

.

Схема управления прерываниями (D3, D5, D6) формирует запрос на прерывание для МП по окончании сигнала записи информации в МБР от внешнего устройства по спаду сигнала «C». Сброс сигнала

осуществляется по входу

триггером D5 при выборе кристалла микропроцессором для считывания информации, а также при начальной установке МБР

сигналом «R».

5.3 Счётчики импульсов

5.3.1 Требования, предъявляемые к счётчикам

В устройствах цифровой обработки информации измеряемый параметр (угол поворота, скорость, давление и т. п.) преобразуются в импульсы напряжения, число которых в соответствующем масштабе характеризует значение данного параметра. Эти импульсы подсчитываются счётчиками импульсов и выражаются в виде цифр.

Основными показателями счётчиков являются ёмкость и быстродействие.

Ёмкость, численно равная  КСЧ, характеризует число импульсов, доступное счёту за один цикл. Как уже было показано выше, ёмкость определяется количеством разрядов счётчика.

Быстродействие или максимально возможная скорость работы оценивается двумя параметрами:

– Разрешающая способность t_раз.сч — минимальное время между двумя входными сигналами, в течение которого ещё не возникают сбои в работе счётчика. Величина, обратная разрешающей способности, называется максимальной частотой счёта f_max. f_max определяет количество импульсов, которое может подсчитать счётчик за 1 сек.

f_max = 1/t_раз.сч

– Время установки кода счётчика t_уст — это время между моментом прихода входного сигнала и переходом счётчика в новое устойчивое состояние.

Для удовлетворения потребностей разработчиков цифровых электронных устройств различного назначения разработаны интегральные микросхемы счётчиков с широким спектром параметров. Всё многообразие счётчиков можно классифицировать по следующим признакам.

1 По направлению счёта:

 • Суммирующие,

 • Вычитающие,

 • Реверсивные.

2 По коэффициенту счёта:

 • Двоичные,

 • Двоично-десятичные (декадные),

 • С постоянным произвольным коэффициентом счёта,

 • С переменным коэффициентом счёта.

3 По способу организации внутренних связей:

 • С последовательным переносом,

 • С параллельным переносом,

 • С комбинированным переносом,

 • Кольцевые.

Классификационные признаки независимы и могут встречаться в разных сочетаниях. Например, суммирующие счётчики могут быть как с последовательным, так и с параллельным переносом и могут иметь двоичный или десятичный коэффициент счёта.

5.3.2 Суммирующие счётчики

Простейшим счётчиком является Т-триггер, считающий до 2-х, то есть осуществляющий счёт и хранение не более 2-х сигналов.

Счётчик, образованный цепочкой из n триггеров сможет подсчитать в двоичном коде 2ⁿ импульсов. Число n определяет количество разрядов двоичного числа, которое может быть записано в счётчик. Число 2ⁿ называется модулем или коэффициентом счёта:

K_СЧ = 2ⁿ

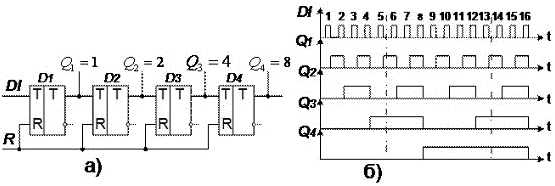

Схема простейшего 4-х разрядного счётчика приведена на рисунке 60,а. Принцип работы счётчика проиллюстрирован временными диаграммами, приведёнными на рисунке 60,б.

Рисунок 60 Схема двоичного суммирующего счётчика а)

и временные диаграммы его работы б).

Первый разряд счётчика переключается с приходом каждого входного импульса, что соответствует алгоритму работы Т-триггера. На каждые два входных импульса Т-триггер формирует один выходной импульс.
