Недостатком рассмотренной схемы является большое число входов, так как для работы устройства требуются не только прямые, но и инверсные коды чисел A и В.
На основе законов алгебры логики разработаны устройства сравнения, работающие только с прямыми кодами.
Схема одноразрядного элемента сравнения, построенная на основании этого уравнения, приведена на рисунке 38,б. Функциональная схема, построенная на этих элементах, будет иметь вдвое меньшее число входов.
Цифровые компараторы являются
Простейшая задача состоит в сравнении двух одноразрядных чисел. Схема одноразрядного компаратора приведена на рисунке 38,в. При рассмотрении принципа работы схемы следует иметь в виду, что если ai < bi, то ai = 0, а bi = 1 и наоборот.
Для сравнения многоразрядных чисел используется следующий алгоритм. Сначала сравниваются значения старших разрядов. Если они различны, то эти разряды и определяют результат сравнения. Если они равны, то необходимо сравнивать следующие за ними младшие разряды, и т. д.
Цифровые компараторы выпускают в виде отдельных микросхем. Например, К561ИП2 позволяет сравнивать два 4-разрядных числа с определением знака неравенства. УГО этой МС приведено на рисунке 38,г.
Устройство обладает свойством наращиваемости разрядности сравниваемых чисел. Для сравнения, например, 8-разрядных чисел можно применить две четырёхразрядные микросхемы. Для этой цели в МС К561ИП2 предусмотрены три дополнительных входа: A > B, A = B и A > B, к которым подводятся соответствующие выходы микросхемы, выполняющей сравнение младших разрядов. Если используется только одна микросхема, то на вход A = B надо подать лог. «1», а на входы A < B и A > B — дог. «0».
4.5 Преобразователи кодов. Индикаторы
Операция изменения кода числа называется его преобразованием. Интегральные микросхемы, выполняющие эти операции, называются преобразователями кодов. Интегральные микросхемы преобразователей кодов выпускаются только для наиболее распространённых операций таких как преобразователи двоичного кода в десятичный, двоично-десятичный, шестнадцатеричный, код Грея или обратных, указанным выше, преобразований.
По своей структуре преобразователи кодов являются дешифраторами, только они преобразуют двоичный код в сигналы не только на одном, но и на нескольких выходах.

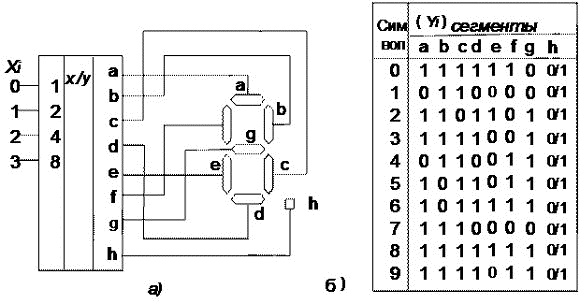

В качестве примера рассмотрим преобразователь двоичного кода в код управления 7-сегментным цифровым индикатором. На рисунке 39,а приведена схема подключения индикатора. Индикатор представляет собой полупроводниковый прибор, в котором имеется восемь сегментов, выполненных из светодиодов. Включением и выключением отдельных сегментов можно получить светящееся изображение отдельных цифр или знаков.
Конфигурация и расположение сегментов индикатора показаны на рисунке 39,а. Каждой цифре соответствует свой набор включения определённых сегментов индикатора. Соответствующая таблица отображения цифр и десятичной разделительной точки приведена на рисунке 39,б.
Рисунок 39 Преобразователь двоичного кода в код 7 –
а) — Схема подключения индикатора; б) — Таблица состояний.

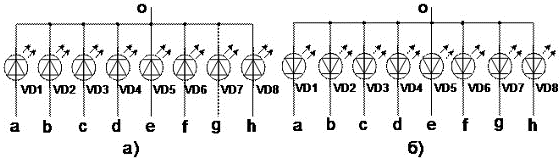

По внутренней схеме включения индикаторы подразделяются на индикаторы с общим катодом и с общим анодом. Схемы обоих видов индикаторов приведены на рисунке 40,а и 40,б соответственно.
Существует широкая гамма различных модификаций семисегментных индикаторов. Они отличаются друг от друга размерами, цветом свечения, яркостью, расположением выводов.
Рисунок 40 Схемы индикаторов: а) — с общим катодом; б) — с общим анодом.
Для управления индикатором с общим катодом используется, например, дешифратор К514ИД1, а с общим катодом — К514ИД2. Используются микросхемы дешифраторов и других серий, например, 176ИД2, 176ИД3, 564ИД4, 564ИД5, К133ПП1 и др.
Шкальные индикаторы (светящиеся столбики) представляют собой линейку светодиодов с одним общим анодом или катодом. Они являются аналогами щитовых измерительных приборов и служат для отображения непрерывно изменяющейся информации.
Светящиеся шкалы могут быть установлены на приборном щитке автомобиля или самолёта для индикации уровня горючего в баке, скорости движения и других параметров. Удобна конструкция в виде расположенных рядом столбиков для индикации величин с целью их сравнения.
Преобразователи двоичного кода в код управления шкальным индикатором обеспечивают перемещение светящегося пятна, определяемое двоичным кодом на адресном входе.
Матричные индикаторы представляют собой наборы светодиодов, расположенных по строкам и столбцам. Наиболее распространённые матричные индикаторы имеют 5 столбцов и 7 строк (формат 5x7). Количество светодиодов таких индикаторов равно 35. Для управления матричными индикаторами выпускаются микросхемы, в которых положение светодиода задаётся номерами строки и столбца, причём не все комбинации используются. Такие преобразователи кодов называются неполными. К ним относятся, например, микросхемы К155ИД8 и К155ИД9.
5 Цифровые устройства последовательностного типа
Цифровые устройства последовательностного типа или цифровые автоматы с памятью — это электронные цифровые устройства, логические значения на выходах которых определяются не только совокупностью логических сигналов на входах в данный момент времени, но и состоянием внутренних элементов памяти по результатам его предшествующей работы. Запоминание предшествующих состояний выполняется при помощи триггеров и регистров памяти.
Типичными примерами логических автоматов с памятью являются счётчики импульсов и сдвиговые регистры.
5.1 Триггеры
Триггеры — это электронные устройства, обладающие двумя устойчивыми состояниями равновесия и способные скачком переходить из одного устойчивого состояния в другое под воздействием внешних управляющих сигналов.
Состояние называется устойчивым, если слабое внешнее воздействие не нарушает этого состояния. Для перехода триггера из одного состояния в другое необходимо, чтобы входной сигнал превысил пороговое значение.
