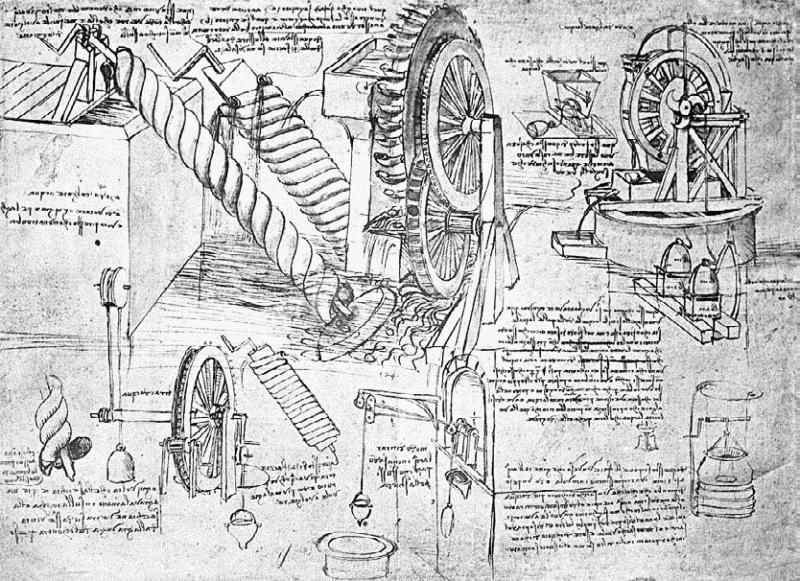

Лист рукописи Леонардо. Рисунки машин и механизмов

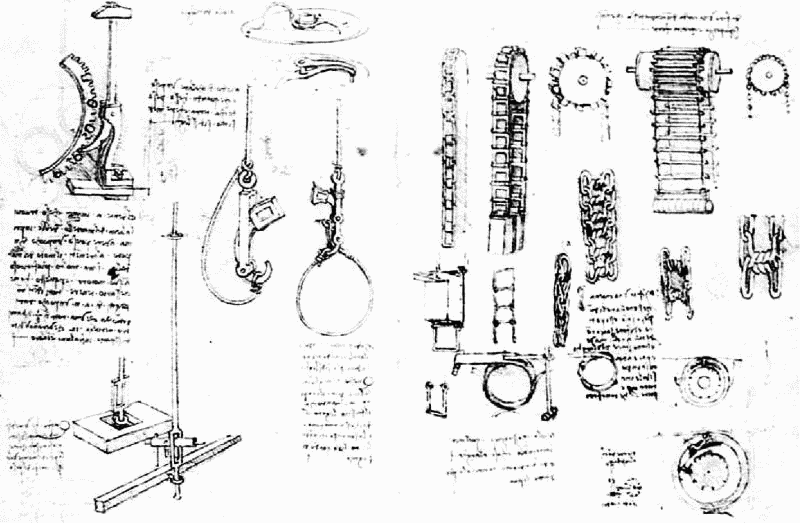

Цепная передача. Manuscript-de-madrid

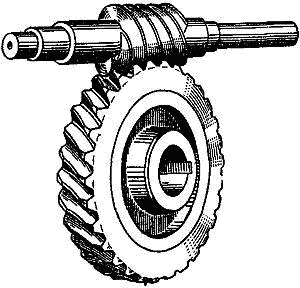

Современный
Валы червячной передачи перекрещиваются. Червяк – винт со специальной резьбой. У червячной передачи большое передаточное число, и к тому же передача обладает свойством самоторможения (то есть не работает в обратную сторону от колеса к червяку).
Леонардо использует ручной привод, поэтому в его механизмах нужны большие передаточные числа для получения большого усилия. Однако, выигрывая в силе, такие механизмы тут же проигрывают в расстоянии, а значит, и в скорости перемещения.
Также да Винчи использовал винтовую передачу для перемещения каретки (в машине по насечке напильников, например), анкерный механизм – также в машине по насечке напильников и в других машинах. В его рисунках встречается чертеж цепной передачи (не применявшейся прежде).
Одной из проблем для механиков эпохи Ренессанса было осуществление передачи движения с одного уровня на другой. Сейчас для этого разработаны стандартные схемы при конструировании машин. А тогда подобная проблема могла озадачить инженера. Однако Леонардо легко справлялся с этим. В его конструкциях зачастую движение передается валами, на которых сидят зубчатые колеса или колеса цевочных передач, по нескольку раз.
Летательные аппараты. Грезы о полете. Орнитоптеры и самолет
Идея создать машину, которая поможет человеку подняться в воздух, буквально преследовала Леонардо всю жизнь. Много часов он наблюдал за полетом птиц, изучал их анатомию. Как механик Мастер пытался придумать механизм, которым человек должен был управлять с помощью рук и ног, приводя в движения машущие крылья. Большинство летательных механизмов Мастера – орнитоптеры, то есть машины, которые помог ли бы человеку уподобиться птице. Предполагалось, что человек поднимется в воздух, взмахивая крыльями, как большой орел.

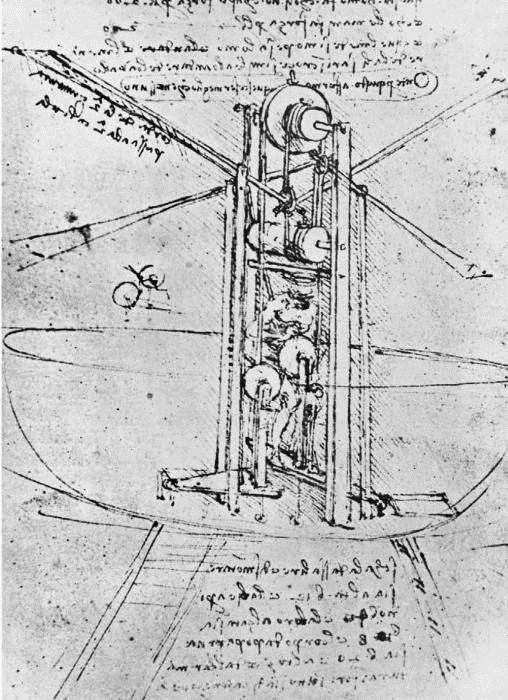

Леонардо да Винчи. Рисунок вертикального орнитоптера. Перо, чернила. Здесь человек сидит в машине и приводит в движение педали. Механизм помещался внутри кожуха в форме шара. Это скорее фантазии на тему полета, нежели реальный чертеж машины
Леонардо построил испытательный стенд с крылом, пытаясь выяснить, как же поднять человека в воздух. Воссозданные по чертежам Леонардо модели орнитоптеров не могут летать – но они в малейших деталях воспроизводят движения птичьих крыльев.
Механизмы, в которых человек приводит крылья движениями рук и ног, можно встретить в записях Леонардо в различных вариантах. Иногда это одна пара крыльев, иногда две. Один из проектов – рисунок летательного аппарата, в котором человек должен был лежать, продев ноги в устройства, напоминающие стремена, – одна нога поднимает крыло, другая опускает. Проще сказать: человек лежа крутит педали, а привод с помощью тросов и рычагов заставляет двигаться крылья. Это похоже на воздушный корабль, сев на который, человек станет грести по воздуху, как по воде.
У да Винчи есть еще один вариант орнитоптера – когда две пары крыльев приводятся
Придя к столь неутешительным выводам (имеется в виду – нехватка мускульной силы), Мастер стал искать механизмы, способные помочь в этом человеку. На одном из рисунков появился механизм, в котором используются пружины. Сама схема, придуманная Леонардо, с точки зрения механики, была оригинальной, но опять же не имела практического воплощения.
В конце концов Леонардо отказался от идеи машущего крыла и стал думать о крыле планирующем. На одной странице с его записями изображен планирующий лист и рядом – изображение неподвижного крыла. Так в его фантазиях явился механизм, напоминающий современный дельтаплан. Для того чтобы управлять планером, использовался механизм балансировки и подвижное крыло. Сохранился рисунок, на котором человек расположен в подвеске, чем-то напоминающей нынешнюю подвеску дельтаплана. Правда, пилот изображен вертикально. Мастер исследовал равновесие планера – тот должен быть построен из бамбука и с оттяжками из сырого шелка или из кожи. Человек располагался намного ниже этой плоскости, что позволяло уравновесить конструкцию.

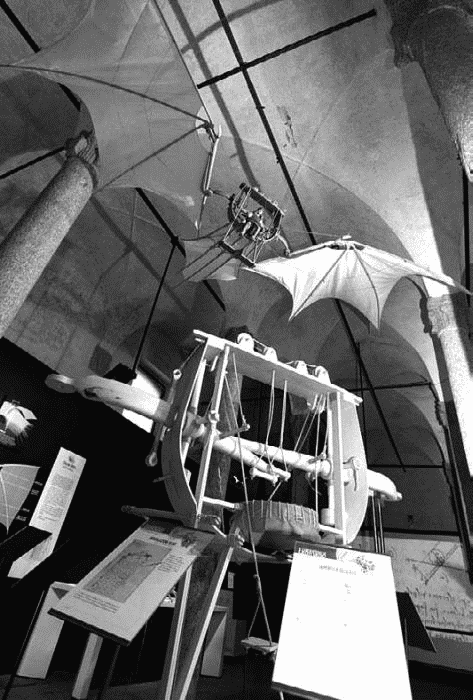

Реконструкция орнитоптера Леонардо, получившего наименование «Большая птица». Википедия. В данной конструкции Леонардо тщательно сымитировал движения птичьих крыльев
Уже в наше время в Великобритании из материалов времен Леонардо построили «дельтаплан» по его чертежам, и аппарат с успехом прошел испытания на меловых утесах Англии.
Без сомнения, Леонардо ставил перед собой задачу, которую невозможно было решить, имея в распоряжении технологии XV века. Разрабатывая конструкции своих летательных аппаратов, да Винчи рассчитывал только на силу человека, пытаясь максимально использовать мышцы пилота, заставляя его работать руками, ногами, и даже – головой. Не в смысле соображать, а в прямом – использовать голову как часть привода. Но, как бы ни старался Леонардо, в его время полет был невозможен – в распоряжении великого Мастера не было двигателя и необходимых легких материалов, чтобы создать летательный аппарат. Свои модели Леонардо предполагал строить из дерева и ткани. Хотя планер, пожалуй, создать было возможно.
Первые полеты человек совершил на воздушных шарах спустя три века после Леонардо. В 1783 году поднялся в воздух сначала воздушный шар братьев Монгольфье, наполненный нагретым воздухом, а затем, в том же году, – наполненный водородом аэростат Жака Александра Сезара Шарля. И хотя можно было кое-как управлять воздушным шаром (например, использовать мешки с балластом и якорь), все равно это был полет по воле воздушных течений – шар летел туда, куда гнал его ветер, а не туда, куда планировал направить его человек. Скорее, это могло стать развлечением, упоением полетом как таковым, нежели имело практическое значение.
