Основные выводы сводились к тому, что «принятая схема бронирования самолета Ил-2 в отношении распределения толщин и их абсолютной величины не обеспечивает защиты от пуль крупного калибра и бронебойных снарядов». При этом воздушный стрелок и вовсе был по пояс «голым».
Между тем вес бронедеталей на Ил-2 достигал 957±20 кг (удельный вес брони в полетном весе самолета доходил до 15,6 %).

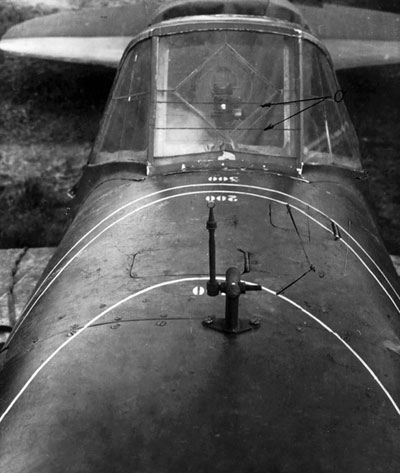

Размещение прицела ВВ-1 и меток на бронекозырьке и бронекапоте самолета Ил-2 для бомбометания с горизонтального полета.
С
Система вооружения Ил-2, как выяснилось в ходе боев, не в полном объеме соответствовала решаемым штурмовиками боевым задачам и позволяла эффективно работать лишь по незащищенным или слабо защищенным целям (автомашины, бронетранспортеры, огневые точки, артминбатареи и т. д.).

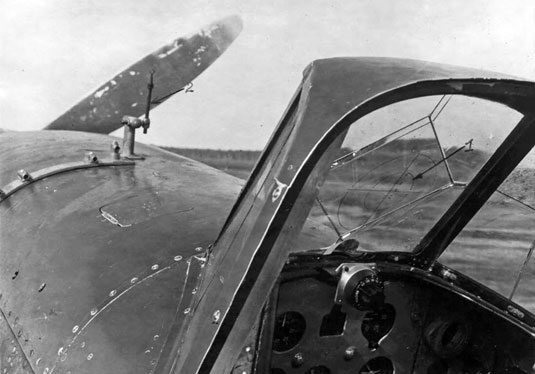

Размещение прицела ВВ-1 на самолете Ил-2: 1 – сетка прицела, 2 – мушка прицела.

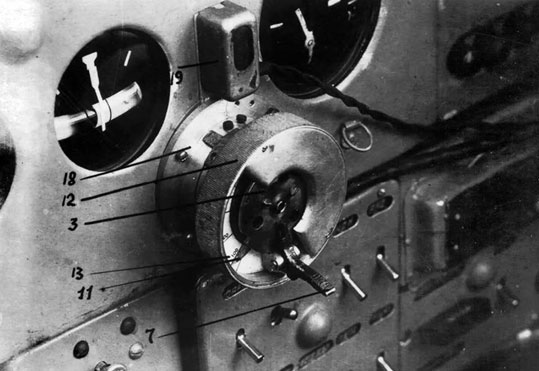

Временной механизм штурмовика ВМШ, смонтированный в кабине летчика самолета Ил-2: 7 – спусковой рычаг, 12 – кольцо установки высоты, 13 – шкала высот, 19 – сигнальная лампа.
Схема прицеливания при помощи прицела ВВ-1, меток на бронестекле и капоте и визирных штырей.
Схема расположения прицельных меток на лобовом стекле и мушки прицела Васильева ВВ-1 самолета Ил-2, а также меток на боковом бронестекле и визирных штырей на бронекапоте.
Пушки ВЯ при действии по средним танкам, а пушки ШВАК и по легким танкам оказались малоэффективными. «Несмотря на видимые попадания снарядов в танки и самоходные орудия, они продолжают свое движение», – докладывали летчики на конференциях по обмену опытом.
Хорошие результаты при стрельбе по немецкой бронетехнике показывали авиапушки калибра 37 мм. Однако попытка повысить противотанковые качества Ил-2 путем установки двух 37-мм пушек (сначала Ш-37, а затем НС-37) оказалась неудачной. Подавляющая масса летчиков с летно-боевой подготовкой военного времени была не в состоянии поражать танки из 37-мм пушек в реальном бою. Малый запас продольной устойчивости и усложнение техники пилотирования Ил-2, вооруженного такими пушками, в сочетании с сильной отдачей пушек при стрельбе в воздухе приводили к большому рассеиванию снарядов, то есть к низкой точности стрельбы. Если учесть, что на Ил-2 с 37-мм пушками бомбовая нагрузка сокращалась до 200–100 кг, то боевые свойства штурмовика не только не повысились, а, наоборот, понизились. В итоге от установки на Ил-2 пушек калибра 37 мм отказались. Одновременно прекратили работы по отработке на Ил-2 45-мм пушек – Ш-45 и НС-45.
Не получила практической реализации и установка на Ил-2 специальных авиационных автоматов калибра 14,5 мм с боеприпасами от противотанкового ружья, хотя и были получены весьма неплохие результаты. Так, бронебойная пуля БС-41 с сердечником из карбида вольфрама от патрона (с повышенной навеской пороха) к пулемету
Схемы прицеливания и выхода на боевой курс самолета Ил-2 при выполнении бомбометания.
В то же время, учитывая высокие боевые свойства снарядов калибра 37–45 мм, летный состав строевых частей требовал вооружить современный штурмовик мотор-пушкой крупного калибра, «что резко повышает эффективность огня».
Предлагались следующие варианты стрелково-пушечного вооружения самолета-штурмовика: одна пушка калибра 37 мм («через вал редуктора») и две пушки калибра 23 мм или две 37-мм пушки, два пулемета БК калибра 12,7 мм и четыре пулемета ШКАС. Вооружение стрелка – пулемет БС с боекомплектом в 500 патронов.
Опыт боевого применения ракетных снарядов показывал, что наряду с пушками они являются основным оружием самолета. В этой связи летчики настаивали на увеличении числа ракетных орудий до 10–12 РО-132 или РО-82: «Нерационально хорошую, дорогую машину посылать на штурмовку с малым числом РС».
Особенно интересным с точки зрения боевой эффективности представлялось применение на штурмовике ракетных бронебойных и осколочно-фугасных снарядов калибра 132 мм (РБС-132, РОФС-132, М-13, М-13УК) или больших калибров.
Так, при прямом попадании в танк РБС-132 обеспечивал пробитие 75-мм брони, а РОФС-132 и М-13 – 30 мм. При этом осколки снарядов и отколотой брони (с внутренней стороны) наряду с фугасным действием продуктов взрыва наносили сильные разрушения внутри танка и уничтожали экипаж. Фактически попадание в танк этих снарядов приводило к его потере.
Кроме этого, при разрыве осколочно-фугасных снарядов (угол места 30°) его осколки пробивали 15-мм броню на удалении до 1 м.
Бомбовое вооружение Ил-2 по номенклатуре загружаемых авиабомб и их количеству на борту вполне соответствовало боевым задачам и характеристикам уязвимости типовых целей противника, хотя и не полностью. С одной стороны, Ил-2 не мог нести бомбы крупного калибра (500 кг и выше), необходимые, например, для поражения долговременных оборонительных сооружений. С другой стороны, при загрузке на самолет 50-кг фугасок грузоподъемность Ил-2 использовалась не полностью: «недогруз» составлял 25 % от нормальной и 50 % от максимальной бомбовой нагрузки. Тогда как вероятность поражения цели при бомбометании напрямую зависит от количества сброшенных на цель авиабомб.
Из опыта войны следовало, что для поражения наиболее распространенных целей (артиллерийские и минометные батареи, пехота, огневые точки, автотранспортные средства и легкобронированная техника) основными типами бомб являлись осколочные калибра 25 и 50 кг и фугасные калибра 50 кг, а также мелкие осколочные бомбы (в основном 2,5-кг). Для советских штурмовиков наиболее «ходовыми» были ПТАБ-2,5–1,5 АО-2,5 сч, АО-25 сч, АО-25 м, АО-50–100, ФАБ-50 и ФАБ-50 м. То есть, чтобы обеспечить наибольшую вероятность попадания, самолет должен нести максимально большое количество бомб именно таких типов.
