Для производства необходимого количества электроэнергии проект турецкого "супердредноута" "Рашид V" ("Решадие") предусматривал три пародинамо мощностью по 250 кВт. Они должны были вырабатывать постоянный ток напряжением 200 в в электрической сети. Все пародинамо устанавливались в сухом, отапливаемым помещении на главной палубе и были подключены к центральному распределительному щиту, размещенному также на главной палубе. В случае выхода из строя центрального распределительного щита, подача тока в сети осуществлялась от аварийного распределительного щита с подключением к нему дизель-динамо мощностью 150 кВт.
Распределение электроэнергии, как и на других кораблях, шло: на питание электродвигателей механизмов орудийных башен,
Согласно окончательного проекта линейный корабль "Эрин" (тогда "Решадие") был обеспечен тремя 7,11-тонными бесштоковыми якорями — двумя становыми и одним запасным, одним 2-тонным стоп-анкером, двумя 812,8-килограмовыми верпами и одним 406,4-килограммовым верпом. Длина якорных цепей составляла 822 м. Выбор якорной цепи производила носовая шпилевая машина, которая приводилась в действие паровой машиной. Выбранная якорная цепь собиралась в цепной ящик, расположенный над отсеком шпилевой машины на трюмной палубе. Выбор кормовой якорной цепи производила кормовая шпилевая машина, работа которой осуществлялась при помощи электродвигателя.
Согласно окончательного проекта турецкий линкор "Решадие" был обеспечен следующими спасательными плавсредствами: двумя паровыми полубаркасами длиной 15,3 м; одним парусно-гребным полубаркасом длиной 11м; одним паровым катером длиной 13,7 м; одним парусно-гребным катером длиной 12,8 м; двумя парусно-гребными катерами длиной 9,8 м; одним вельботом длиной 8,2 м; одной гичкой длиной 9,1 м; двумя скиф-динги длиной 4,9 м; двумя плоскодонными яликами длиной 3 м. Выбор исходного размещения такого количества малых плавсредств вызвал серьезные затруднения у проектировщиков компании "Виккерс" из-за узости, но главное — малой протяженности надстройки турецкого линкора, поскольку все пространство носовой части полубака перекрывалось конусами дульных газов при стрельбе главных орудий башни "В", а в кормовой части полубака — башни "Q".

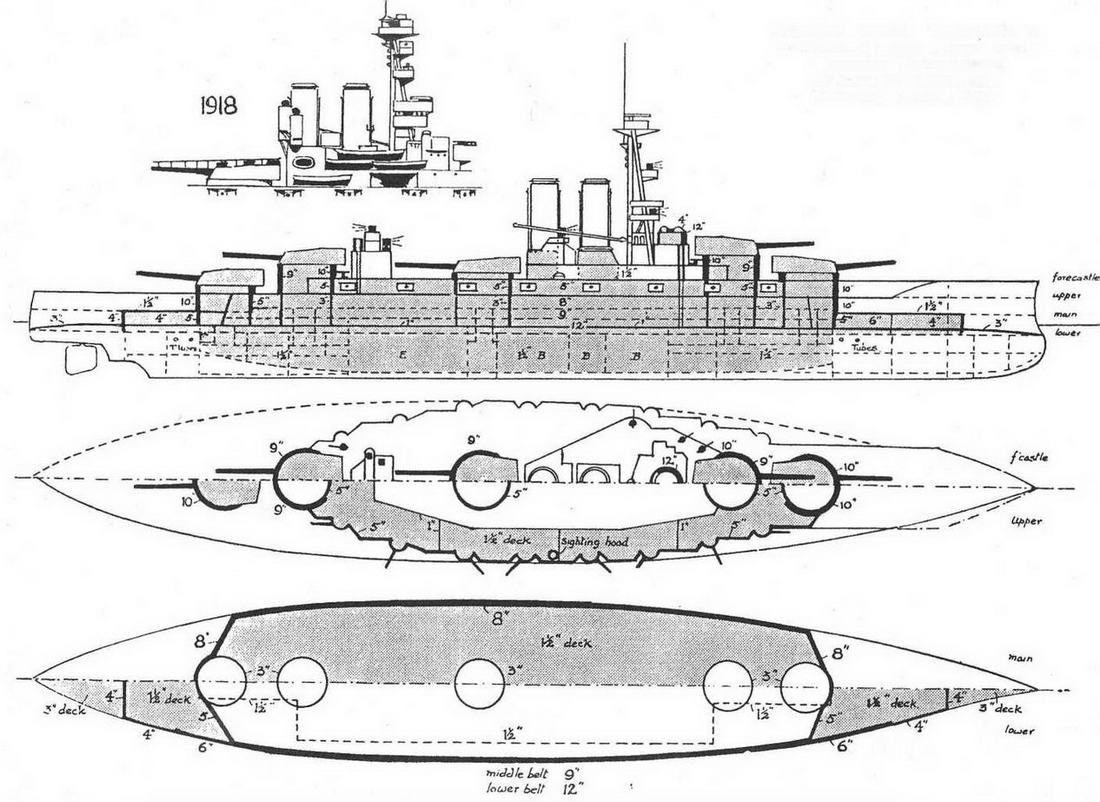

Линейный корабль "Эрин".1914 г. (продольный разрез и планы палуб с указанием бронирования)
Из книги О. Parkes British Battleships. London. 1966.
Разместить плавсредства предоставлялась возможным лишь вокруг носовой дымовой трубы на шельтердечной палубе, на уровне, достаточно высоко отстоящим от плоскости осей стволов главной артиллерии. Нехватка пространства привела к тому, что легкие гребные шлюпки предусматривалось устанавливать внутри тяжелых баркасов. Для спуска (подъема) на воду катеров и шлюпок на корабле предусматривалась грузовая стрела, башмак опоры которой и блок топенанта крепилась к фок-мачте, опоры которой были специально наклонены к носу. Два спасательных катера были размещены на палубе полубака по обеим сторонам кормовой дымовой трубы. Грузоподъемность установленного крана типа "деррик" была 18 тонн.
При зачислении линкора "Эрин" в состав Королевского флота его шлюпочное вооружение подверглось существенному изменению. "Под сокращение" попали: один
Согласно стандартам Королевского флота линейный корабль "Эрин" был укомплектован восемью боевыми 914-мм ламповыми прожекторами, которые были расположены: два на прожекторных площадках, установленных на наклонных опорах фок-мачты; два на прожекторной площадке между дымовыми трубами; два на носовом ходовом мостике; два на прожекторной площадке верхней платформы кормовой палубной надстройки. В 1917 году на крыльях штурманского мостика дополнительно установили два ламповых 610-мм прожектора, которые выполняли функцию сигнальных.
В 1918 году ранее установленную между дымовыми трубами прожекторную площадку с двумя 914-мм прожекторами сняли, а вместо нее по обоим сторонам второй дымовой трубы смонтировали четыре (по две с каждой стороны) прожекторные рубки, метко прозванные прожектористами "кофейными банками" за их постоянную задымленность. Каждая прожекторная рубка была снаряжена поворотным колпаком, на котором устанавливался 914-мм прожектор, при этом носовые прожекторные рубки были ниже кормовых для удобства управления прожекторами и наведения прожекторного луча. Прожектора не имели системы центрального управления и наводились на цель индивидуально. Надо отметить, что размещение прожекторов на "Эрине" неоднократно менялось.
При выборе размещения экипажа проектировщики компании "Виккерс" руководствовались прежде всего старой британской традицией размещать офицеров в корме, экипаж — в носу. Внутренние помещения корабля, выстроенные в соответствии с пожеланиями заказчика, не отвечали стандартам Королевского флота: кубрики матросов были чрезвычайно тесными и по словам О. Паркса: .. не оставалось ни одного прохода, где бы не висели подвесные койки ...". Вместо отдельных кают: командир корабля, старшие офицеры и офицеры интендантской службы размещались все вместе в одном общем помещении, в котором устанавливалось до двадцати коек, а ванные комнаты и туалеты младших офицеров сообщались непосредственно с их столовой.
После зачисления в состав Королевского флота и проведенной перестройкой внутренних жилых помещений, размещение экипажа стало соответствовать традиционному: адмиральские апартаменты, салон, кают компания, офицерские каюты находились в корме, кубрики старшин и матросов в носу. Экипаж корабля на 7 августа 1914 года насчитывал 976 человек, в 1915 году 1064 человек.

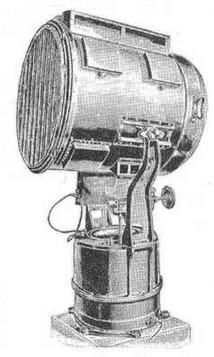

Английский 750-мм (30-дм) прожектор управляемый из боевого поста расположенного в рубке. В тумбе под прожектором находились электродвигатели с помощью которых производилось наведение луча прожектора на цель. Такие прожекторы стояли на кораблях английского флота в годы первой мировой войны.
Модернизации
Пожалуй, "Эрин" был в своем роде уникальным кораблем в составе британского флота из-за своего внешнего вида: с полубаком, простиравшимся на три четверти его длины, с приподнятой средней башней, с выдвинутыми вперед опорами фок-мачты (как на "Дредноуте"), с самыми протяженными противоминными батареями, с "плугообразным" форштевнем, делавшим его непохожим ни на один линкор Королевского флота и, наконец, при столь внушительном вооружении, довольно "миниатюрный" корпус, позволившие автору назвать этот линкор (конечно же, чисто условно), "карманным "Айрон Дюком"", поскольку "Эрин" являлся "сжатым на пару тысяч тонн" вариантом британского аналога.
