Линкоры британской империи. Часть VII. Эпоха дредноутов
Шрифт:
Сдвоенная дымовая труба линейного корабля «Куин Элизабет»
Вид на среднюю часть корабля после модернизации
Производство этого сложного орудия было возложено на завод в Элсвике и фирму «Виккерс», и после шестилетней работы фирма «Виккерс» создала 8-ствольную автоматическую установку системы «пом-пом», отвечавшую всем требованиям. После серии испытаний в Портсмуте орудие было передано в производство, и на каждом корабле должны были установить по четыре таких зенитных установки, стоимостью 3 000 000-4 000 000
На «Бархэме» одноствольные 76- и 102-мм зенитные орудия были заменены четырьмя 102-мм, размещенными на верхней палубе в середине корабля, и многоствольными автоматами «пом-пом», установленными по одному на платформе с обеих сторон дымовой трубы. Вместо взлетных площадок на вершинах башен «В» и»Х», на крыше башни «X» установили катапульту типа McTaggart, которая обслуживалась специальным краном, установленным на деррик-мачте.
Построили навигационный мостик, накрытый куполом, а нижний расширили, вся конструкция теперь соединялась с фор-марсом. Пост управления 15-дм орудиями находился ниже верхнего поста управления 152-мм артиллерией. «Бархэм» был единственным кораблем, на треногой мачте которого установили платформу для поста управления торпедной стрельбой.
В 1934 г. «Малайя» и «Уорспайт» были поставлены на дальнейшую модернизацию, по завершении которой «Куин Элизабет» и «Вэлиант» исключили из службы для проведения аналогичных работ, которые закончились в сентябре 1939 г. «Бархэм» должен был последовать за ними, но война отменила его реконструкцию, и он закончил свою карьеру без переделок.

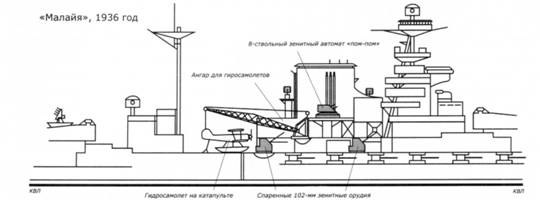

Линейный корабль «Малайя»
Вид на среднюю часть корабля после модернизации 1934-1936 гг.

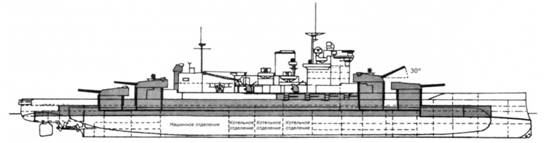

Линейный корабль «Малайя»
Схема основных изменений после модернизации 1934-1936 гг.
К 1934 г. опасность воздушной атаки возросла настолько, что улучшение противовоздушной защиты стало жизненно необходимой потребностью, и в проект корабля нужно было внести изменения. Торпедная атака с воздуха стала сейчас столь же опасной, как от надводного корабля или субмарины, и палубная защита от бронебойных бомб была не менее важной, чем от орудийного огня с дальних дистанций.
Переделки, осуществленные на «Малайе», были не столь радикальными, как на других трех кораблях, их стоимость составила 976 900 ф. ст. против свыше 2 000 000 ф. ст. на ее систершипах. Над палубами они включали:
1) установку ангаров для четырех самолетов позади дымовой трубы,
2) сооружение поперечной катапульты и больших кранов для поднятия самолетов и катеров (последние укладывались вокруг дымовой трубы высоко на крыше ангаров, чтобы не находиться на линии стрельбы зенитных орудий);
3) устройство спонсонов на уровне дымовой трубы для 8-ствольных установок «пом-пом» и замену одноствольных орудий в средней части корабля двухствольными 102-мм.
Это был первый корабль, имевший ангары – тяжелые по весу и ставшие дополнением к его силуэту. Этот дополнительный вес на палубе почти ничем не компенсировался, что, естественно, привело к некоторой потере
Предыдущие модификации «Старой леди»- так корабль нежно называли во время второй мировой войны – могли рассматриваться как всего лишь косметические операции по сравнению с полной разборкой внутренней части и реконструкцией, которая на корабле проводилась в течение 1934-1937 гг. Испытания показали, что все старые большие корабли уязвимы во время становящихся более эффективными торпедных, минных и бомбовых атак, поэтому подводную и палубную защиту нужно было радикально усилить. Но, поскольку скорость линкоров в зарубежных флотах все более увеличивалась и ясно было, что этот процесс будет продолжаться, задача стояла сохранить скорость 24 узла, которую «Уорспайт» мог еще развить в случае необходимости. Нельзя было ограничиться только лишь увеличением толщины брони, поскольку это повлекло бы за собой дополнительное водоизмещение и, следовательно, уменьшение скорости. Корабли типа «Куин Элизабет» были очень тяжелыми, с проектным соотношением веса корпуса к водоизмещению ниже чем обычно, и на протяжении последних двадцати лет происходило постоянное повышение водоизмещения. Эффективность реконструкции зависела от экономии веса, которая стала возможной благодаря установке современных котлов высокого давления и новых турбин, также можно было отказаться от тяжелой боевой рубки и четырех 6-д орудий вместе с броней.

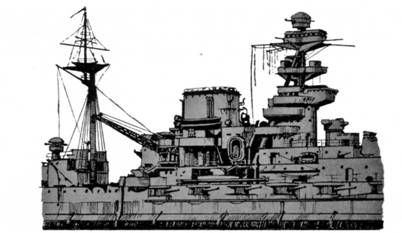

Линейный корабль «Уорспайт»
Вид корабля после модернизации 1934-1936 гг.
Замена машин и котлов означала разборку корабля, вскрытие палуб и «потрошение» средней части корпуса. Демонтаж переборок в машинных отделениях существенно лишал корабль его продольной прочностии, и требовалась огромная осторожность и внимательность, чтобы сохранить невредимым корпус. Первый этап работ вызвал немало опасений у портсмутских судоремонтных инженеров. Большая концентрированная весовая нагрузка в районе орудийных башен вкупе с большими открытыми площадями вызвала увеличение деформации, что было трудно исправить.
Надпалубные переделки включали строительство башенноподобной надстройки, несущей посты управления артогнем и заменившей бывший мостик, а также установку трубчатой мачты вместо тяжелой треноги. Расположенные в середине корабля два ангара, укрывавшие два самолета «Валрус», служили платформой для четырех многоствольных «пом-помов» и новой шлюпочной палубой, так как пространство, где прежде складировались шлюпки, заняла установленная между надстройками поперечная катапульта.
Увеличение угла возвышения орудий главного калибра с 10° до 30° было максимальным на тяжелых кораблях того периода и неизбежно влекло за собой усиление орудийных установок и надстроек, чтобы противостоять эффекту отдачи. Дальность стрельбы возросла с 23 230 до 29 260 метров при использоании улучшенного снаряда – невероятная дистанция стрельбы даже против наземных целей.
Уверенность в необходимости 152-мм батарей в качестве противоминного оружия, к сожалению, еще сохранялась, но от носовых и кормовых орудий отказались, поскольку орудия, которые не могли быть использованы против обеих – морских и воздушных – целей, не имели больше места на борту корабля. За границей 127-мм «двухцелевое» орудие получило одобрение во флоте США, где бортовые батареи на кораблях были защищены броней, и новые образцы орудий распределялись вдоль палубы, чтобы иметь большие сектора обстрела как по морской, так и воздушной цели. На континенте такое бортовое вооруженение было оставлено только на кораблях, которые не стоили модернизации, и Италии пришлось начать большую всестороннюю модернизацию своего флота с заменой бортовых батарей на меньшие универсальные орудия в палубных башнях.
