Четыре 8-ствольных установки «пом-пом», – в качестве зенитного вооружения превосходившие все, что есть на борту, – установленные вокруг дымовой трубы с двуствольными зенитными 102-мм орудиями типа Mk. XVI, расположенными ниже, на верхней палубе, и многоствольные автоматы на крышах башни являлись вполне адекватной защитой, согласно стандартам того времени, против бомбардировщиков и торпедоносцев. Дополнительные «бофорсы» и «эрликоны» корабль получил во время войны 1939-1945 гг.

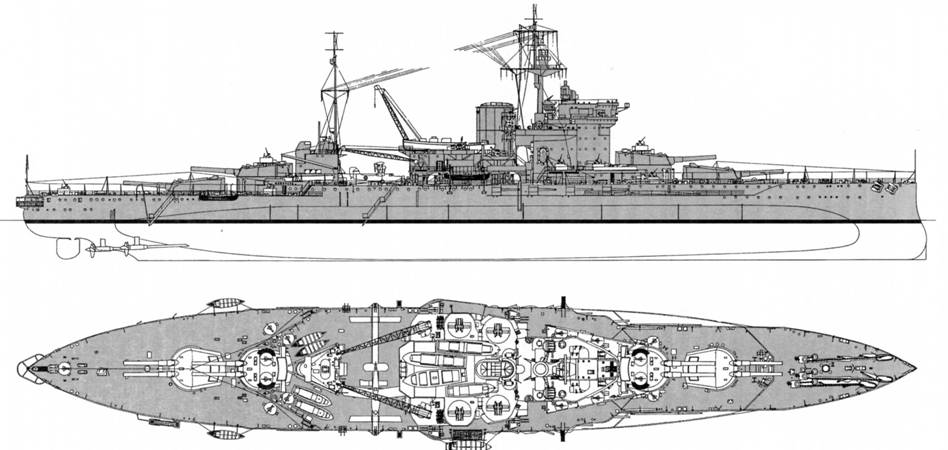

Линейный корабль «Уорспайт»
Наружный
Все торпедные аппараты демонтировали, их места использовали для размещения дополнительных боеприпасов. С удалением носовых 152-мм орудий полубак удлинили дальше в корму, и палуба расширилась так, что имевшие орудийные порты борта заливались водой так же, как и раньше. Кормовые орудийные порты ниже башен «X» и «Y», оставшиеся от 152-мм орудий, снятых с линкора вскоре после вступления в строй, зашили металлическими листами.
Броня с батарей снятых орудий была удалена, а кормовая переборка сдвинута в носовую часть, однако броня для амбразур справа в корме оставлена – она создавала собой переборку неправильной формы между основанием барбета и бортом корпуса.
Над орудийными погребами и машинными отделениями установили в качестве горизонтальной защиты дополнительную броню. 25-мм обшивку на средней палубе усилили 102-мм броней над орудийными погребами и 63,5-мм броней над машинными отделениями. В носовой части, от пространства под барбетом башни «А» к переборке за броневым поясом, главная палуба была усилена 51 -мм броней для защиты жилых палуб.
Прежняя большая боевая рубка была демонтирована вместе с расположенной ниже штурманской рубкой, и на ее месте соорудили новую броневую рубку на платформе № 3 и установили штурманскую рубку с бронированной переговорной трубой, которая вела от платформы № 2. Бронированный пост управления для 15-дм орудий был перенесен с носа в корму. В дымовых трубах установили бронированные решетки.
Толщина броневой горизонтальной защиты артиллерийских погребов в общем составила 159 мм (32 мм верхняя и 127 мм нижняя палубы) и 127 мм над машинными и котельными отделениями.
Большую экономию веса получили в результате замены старых турбин новыми турбинами Парсонса с простыми редукторами и 24 котлов типа Бабкок и Уилкокс – шестью тонкотрубными 3-х барабанными котлами Адмиралтейского типа. Бывшее машинное отделение № 1 теперь служило для складирования.
Эта внушительная, если бы не являлась хорошей мишенью, конструкция, – впервые появившаяся на кораблях типа «Нельсон» в 1927 г., – заняла место треногой фок-мачты. На ярусах этого башнеобразного мостика располагались помещения для увеличивающегося числа специалистов, набранных на посты управления орудийным огнем, для сигналопроизводства и выполнения штурманских обязанностей. На «Уорспайте» эта надстройка включала:
шельтердек – общая читальня и склад непромокаемой одежды; платформа №1 – читальня, гардемаринские классы, офицерские каюты; платформа №2 – каюты адмирала, начальника штаба и командира; две ванные; каюты для командующего флотом и штурманских офицеров;
боевая рубка и сигнальная платформа – сигнальная рубка, каюта офицера связи, штурманская рубка и шифровальная каюта, посты наблюдения за подводными лодками по бортам и боевая рубка в носу корабля, защищенная 76-мм
адмиральский мостик – штурманская рубка, выносной штурманский пост прокладки курса корабля, адмиральский салон и штурманская рубка в носовой части; с бортов размещались прожектора.
на крыше – по левому и правому борту находились визиры с приборами управления артогнем из 15-дм и 152-мм орудий.
После реконструкции метацентрическая высота была уменьшена с 2,1 до 1,95 м при полной осадке и с 1,86 до 1,55 м при нормальном водоизмещении.
Вступление в строй было отложено из-за чрезмерной вибрации в корме, которая возникала во время перекладки штурвала на борт. В качестве временной меры была предложена регулировка скорости внешнего винта во время поворота, однако это заставило конструкторов обратить внимание на проблему валов и вращения винтов во время поворота, что позволило избежать подобных неприятностей на последующих кораблях.
Хотя эта высокотехнологичная и дорогая модернизация дала нам возможность оставить «Уорспайт» в составе кораблей первой линии, большие достижения в развитии авиации до и во время войны, к сожалению, сделали бесполезной дополнительную защиту палуб, и бомбовые удары, нанесенные кораблю у Салерно и Крита, вывели его из строя. В то время, когда планировалась модернизация, наличие собственной разведывательной авиации на линкорах и крейсерах считалось необходимым, однако, когда началась война, вся авиация была перенесена на авианосцы, и большие ангары стали использовать в качестве кинозалов.
Обратной стороной реконструкции стали: увеличенная осадка и уменьшенная остойчивость, что повышало уязвимость корабля в случае подводного повреждения; более низкая высота надводного борта и соответственно большая влажность на корабле в плохую погоду вкупе с ухудшившейся вентиляцией в море. Значительное увеличение численности экипажа в военное время усугубляло стесненность жилых палуб, помывочных и создавало напряжение на камбузе и в столовых.
Старое изречение: «Модернизация никогда не окупается» вполне могло быть применимо к типу «Куин Элизабет», имей мы возможность строить новые корабли, чтобы заменить их. Но, так как Договор препятствовал этому, ничего не оставалось кроме как «втискивать новое вино в старые бутылки» и сделать все, что было в наших силах. Однако корабли, отслужившие свой срок, не могли быть бронированы так, чтобы выдержать гораздо более тяжелые бомбы, чем предвоенные.
Модернизация этих двух кораблей была выполнена в общем по тем же направлениям, как на «Уорспайте», но с совершенно новой батареей вспомогательной артиллерии и изменениями в бронировании. «Вэлиант» модернизировался в Девон- порте, а «Куин Элизабет» в Портсмуте. Работы на обоих кораблях начались в 1937 г., но многое из внутрикорпусных работ и монтаж орудийных установок еще не были закончены, когда началась война. Были предприняты все возможные усилия, чтобы ускорить вступление в строй «Куин Элизабет», использовали даже оборудование с других, менее важных кораблей. Так, 114-мм установки были сняты с авианосца «Индомитэбл», а приборы управления стрельбой – с крейсера «Фиджи». Во время тяжелых авиационных налетов во второй половине 1940 г. была предпринята уловка: немецким разведывательным самолетам позволили сфотографировать корабль с одного борта при свете дня, а затем его переставили на обратный борт. Эта маскировка удавалась в течение долгого времени, но в декабре линкор перевели в Розайт, и здесь 31 января 1941 г. модернизационные работы завершили.
