К каждой камере был пристроен специальный оптический прибор - датчик лунной вертикали (определитель местной вертикали -ОМВ). Он представлял собой стеклянную чашу с нанесённой на её внутренней поверхности радиальной калибровочной шкалой, по которой свободно перемещался металлический шарик. Его нахождение соответствовало положению лунохода на поверхности. Изображение ОМВ являлось обязательной частью астропанорамы.

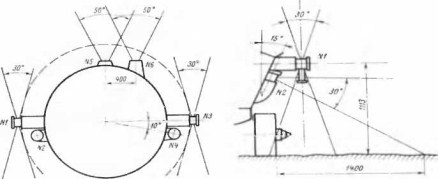

Камера бокового обзора с сечением телесного угла 180° на 30° фиксирует все объекты, находящиеся по левую (правую) стороны.
Рис. 34.
Одной из их функций является обеспечение безопасного схода лунохода с посадочной ступени. По принимаемым изображениям телевизионной курсовой камеры водитель из-за т.н. «мёртвой зоны» (1,2 м) не видит передние колёса и раскрытые трапы, не может оценить расположение их концов на лунной поверхности и отсутствие препятствий для схода, обстановку слева и справа и, тем более, позади лунохода.
По принятым панорамам вертикального и бокового обзора местности штурман оперативно составляет топографическую схему места посадки, по которой выбирается наиболее благоприятное направление схода и первоначального движения лунохода.
Сам процесс схода лунохода и дальнейшего движения мог контролироваться курсовой камерой.
Одной из задач навигации является уточнение координат места посадки.
Другой - прокладка на планшете штурмана трассы движения лунохода. В этом случае используется телеметрическая информация гироскопической курсовой системы и датчиков 3-го и 6-го мотор-колёс, измеряющим скорость вращения ведущих колёс, а также девятого, свободно катящегося колеса и измеряющего пройденный путь («спидометра»).
Телефотометры дают возможность точно измерять направления на местные предметы. Выбирая в качестве таковых хорошо заметные ориентиры, например, камней и кратеров, находящихся в зонах перекрытий последовательно снятых панорам, методом геодезических засечек строится координатная сетка, в системе которой получают трассу пройденного пути лунохода. Изображения теней ландшафта местности, нанесённые на эту сетку, дают азимутальную ориентацию, а телеметрические показания позволяют определять их масштаб. Так как для обхода препятствий приходится двигаться по сложному пути, то такие построения обеспечивают надёжную ориентировку, необходимую для выхода лунохода в заданный район или возвращение его в исходную точку маршрута.
Задачей системы обзора лунохода является также наблюдение за характером воздействия колёс на лунный грунт и исследования его механических свойств. Заметим, что оставленный колёсами след позволяет уверенно ориентироваться при возвращении лунохода, например, к посадочной ступени.
Вскоре начались наземные лётно-конструкторские испытания лунохода.
В этот же период формулировались и первоначальные технические требования на проектирование ЛКА, предназначенного для забора лунного грунта и доставки его на Землю. Идея принадлежала научному руководителю лунных экспедиций директору Института геохимии и аналитической химии им. В.И. Вернадского АН СССР (ГЕОХИ) академику А.П. Виноградову. После анализа результатов, полученных «Луной-13», он изложил Г.Н. Бабакину своё мнение, заключающееся в том, что одной из важнейших задач изучения Луны является лабораторное исследование образцов лунного грунта. От имени АН СССР он высказал просьбу «о доставке всего 100 граммов лунного грунта».
Появилась возможность расширить научные исследования и эксперименты, но требовалось использовать новую, более мощную
Предложение по созданию ракетно-космической системы для доставки на Землю лунного грунта было подписано 10 января 1968 г., а 28 февраля 1968 г. уже был утверждён эскизный проект такого аппарата.
Георгий Николаевич отдавал предпочтение варианту, при котором одна и та же ракетно-космическая система могла доставлять на Луну в одном случае луноход, а в другом - грунтозаборное устройство (ГЗУ), возвратный носитель и возвращаемый аппарат с образцами лунного грунта.
Коренным образом изменялся облик ЛКА.
В первую очередь это коснулось ракетной ступени коррекции и торможения, для которой на основе опыта разработки КТДУ-5А в ОКБ-2 А.М. Исаева была создана КТДУ-417. Она представляла собой корректирующе-тормозной модуль (КТ), с новой системой управления перелётом и посадкой, осуществляемой на четыре амортизированные опоры.
Таким образом, создавался базовый для всех непилотируемых ЛКА третьего поколения новый универсальный служебный модуль - орбитально-посадочный блок (ОПБ), включавший унифицированное посадочное устройство - посадочную ступень (ПС) и полезную нагрузку. В зависимости от целевой задачи ЛКА на его ПС могли устанавливаться либо луноход (объект Е8), либо ГЗУ, ракета «Луна-Земля» с возвращаемым аппаратом (объекты Е8-5, Е8-5М), либо научные приборы для дистанционного исследования Луны (объект Е8-ЛС) [22].
Рис. 35. Корректирующе-тормозной модуль
Рис. 36. Лунный космический аппарат проекта Е8
Основу ПС составляла связка из четырёх основных сферических топливных баков с КТДУ-417, с двух сторон к которой крепились сбрасываемые отсеки (СО) и баки цилиндрической формы с топливом на все коррекции и торможения, предшествовавшие сходу с орбиты и посадке.
Сбрасываемые отсеки соединялись между собой приставками, на которых крепились герметичные приборные контейнеры с аккумуляторными батареями питания бортовой аппаратуры, основного ПВУ и САО.
Для обеспечения перелёта к Луне и функционирования на орбите ИСЛ под руководством Н.П. Никитина в КБ «Салют» была разработана система управления. На ПС располагались антенны для связи с Землёй, радиовысотомер больших высот (РВ-В) «Вега», доплеровский измеритель скорости ДА-018, а также высотомер малых высот «Квант-2», разработанный Ленинградским политехническим институтом имени М.И. Калинина.
