Систему астроориентации для объектов проекта Е8, как и для Е6, разработал коллектив НИИ-923 (с 1970 г.
– отделение №1 Московского института электромеханики и автоматики, ныне-МОКБ «Марс») под руководством В.П. Морачевского.
После осуществления посадки и оценки полученной телеметрической информации планировалась выдача радиокоманды на подрыв пироустройств в узлах крепления амортизаторов четырёх опор. ПС полностью соприкасалась с поверхностью, что способствовало улучшению условий для схода лунохода или работы ГЗУ.
Для объекта Е8 к топливным бакам крепились две пары складывающихся трапов для схода лунохода на поверхность Луны.
Сам луноход жёстко крепился к ПС с помощью пироболтов. По радиокоманде перед его
Затем также по радиокоманде подвижные части трапов спрямляются в горизонтальное положение и передние их концы опускаются на грунт. Одна пара трапов предназначена для схода вперёд, другая - назад. Направление схода выбирается в зависимости от положения ПС на грунте и окружающей обстановки. Для предохранения от сваливания лунохода с трапов по бокам их подвижных и неподвижных частей установлены небольшие ограничительные упоры высотой 70 мм.
Для доставки на Луну ПС с грунтозаборным устройством, возвратной ракетой, стартовой установкой для неё, системой загрузки лунного образца в капсулу возвращаемого на Землю аппарата и другие различные обеспечивающие системы необходимо было уложиться в те конкретные весовые характеристики, которыми располагала в то время PH «Протон-К». А масса такого ЛКА превышала их. Задача была сверхсложная. Но специалист в области управления и баллистики Юлий Давидович Волохов решил эту задачу. Он предложил вариант обеспечения посадки возвращаемого аппарата в заданной области Земли без коррекции траектории его полёта. При этом необходимо строго выполнить условия: обеспечить посадку ЛКА в расчётном районе Луны; осуществить старт ракеты в строго определённое время по лунной вертикали со скоростью, обеспечивающей её разгон, вывод на заданное направление и удержание системой управления с помощью гироскопа на этой траектории; выключить двигатель ракеты «Луна-Земля» в расчётный момент. Научный труд Ю.Д. Волохова «Специальный метод прицеливания в заданную точку на поверхности Земли» проверили в ИПМ АН СССР и утвердили. В результате было получено авторское свидетельство на способ управления полётом ЛКА, грунтозаборное устройство, другие системы и на ЛКА проекта Е8-5 в целом [36].
Рис. 37. Унифицированная посадочная ступень с луноходом: 1 - блок баков; 2 - радиовысотомер; 3 - блок с газом системы наддува основных баков; 4 - баллон с газом системы автоматики двигательной установки;
5 - жидкостный реактивный микродвигатель системы стабилизации;
6 - топливные баки системы стабилизации; 7 - трапы; 8 - баллон с азотом для системы астроориентации; 9 - телекамеры; 10 - привод остронаправленной антенны; 11 - остронаправленная антенна;
12 - коническая спиральная антенна; 13 - панель солнечной батареи;
14 - луноход; 15 - телефотометры; 16 - привод панели солнечной батареи; 17 - штыревая антенна; 18 - изотопный источник тепла;
19 - микродвигатели системы астроориентации; 20 - допплеровская аппаратура; 21 - управляющее сопло основного двигателя;
22 - сбрасываемый отсек; 23 - сопло основного двигателя;
24 - коническая спиральная антенна; 25 - сбрасываемый отсек;
26 - сопло блока малой тяги; 27 - посадочное устройство
Большая подготовительная работа проводилась и в Центре КИКа.
В 1968-1969
Рис. 38. Унифицированная посадочная ступень с грунтозаборным устройством и ракетой «Луна-Земля»
Техническое обеспечение комплекса, подготовку и проведение сеансов связи с ЛKA возлагалось на расчёты отдела подполковника А.Н. Хохлачева в составе майоров Ф.Н. Федорова, Е.Н. Курилова, капитанов А.П. Мухина, A.A. Черникова, A.A. Борщакова, Б.Н. Буслаева, H.A. Дмитриева, А.П. Савчука, Н.Е. Жолоба и др.
Под руководством и при непосредственном участии начальника НКВЧ полковника A.A. Большого, начальника управления испытаний и эксплуатации командно-измерительных средств и АСУ полковника И.К. Геращенко, начальника управления обработки и анализа телеметрической информации полковника АЛ. Родина, заместителя начальника КИКа по связи и СЕВ полковника Б.А. Воронова и начальника отдела АСУ, связи и СЕВ полковника М.П. Красильникова была организована целенаправленная работа по повышению квалификации личного состава подчинённых им подразделений, а также на НИ Пах, привлекаемых к работе по лунной программе.
Со всеми сотрудниками отделов, принимавшими участие в работах по объектам Е8 и Е8-5, были проведены занятия по программе, рассчитанной на 14 академических часов. Она включала: эскизный проект и исходные данные; состав бортовой радиотехнической аппаратуры; баллистические требования; программу полёта; программу работы технических средств КИКа; программу получения и обработки телеметрической информации; схему передачи всех видов информации с НИПов; состав вычислительных центров; привлекаемые дополнительные средства КИКа; схему организации управления; схему связи. Также изучались назначение, конструкция ЛKA и состав технических средств, программы и типовые сеансы связи, особенности работы всех бортовых систем и заложенной логики при выполнении программы полёта.
Схема организации управления представлялась в следующем виде: Государственная комиссия (её состав и место расположения); оперативное техническое руководство (его состав и место расположения); ГОГУ (её состав и место расположения); группы управления, анализа, баллистики, дешифровки, координации техническими средствами участвующих НИПов и др.
В баллистическую группу входили подгруппы расчёта и выдачи ЦУ, решения краевых и начальных условий, а также прогноза оценки точности. По опыту предыдущих работ были созданы смены на каждый сеанс связи и чётко определялись обязанности их расчётов.

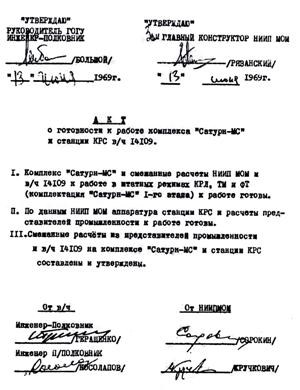

Акт о готовности к работе комплекса «Сатурн-МС» и космической радиотехнической станции (КРС), подписанный со стороны Центра КИК полковниками И.Л. Геращенко и В.П. Косолаповым, а от НИИП MOM - А.Н. Сорокиным и М.М. Кручковичем, был утверждён полковником A.A. Большим и Главным конструктором НИИП MOM М.С. Рязанским.
Рис. 39. Акт приёма
В нём отмечалось, что «...смешанные расчёты из представителей промышленности и НИП-10 на комплексе «Сатурн-МС» и станции КРС составлены и утверждены, к работе в штатных режимах командной радиолинии (КРЛ), телеметрии (ТМ) и фототелеметрии (ФТ) готовы».
